2) измерение в опуске, 3 настройка – Инструкция по эксплуатации VEGA VEGAPULS 56V
Страница 63
VEGAPULS 56V
63

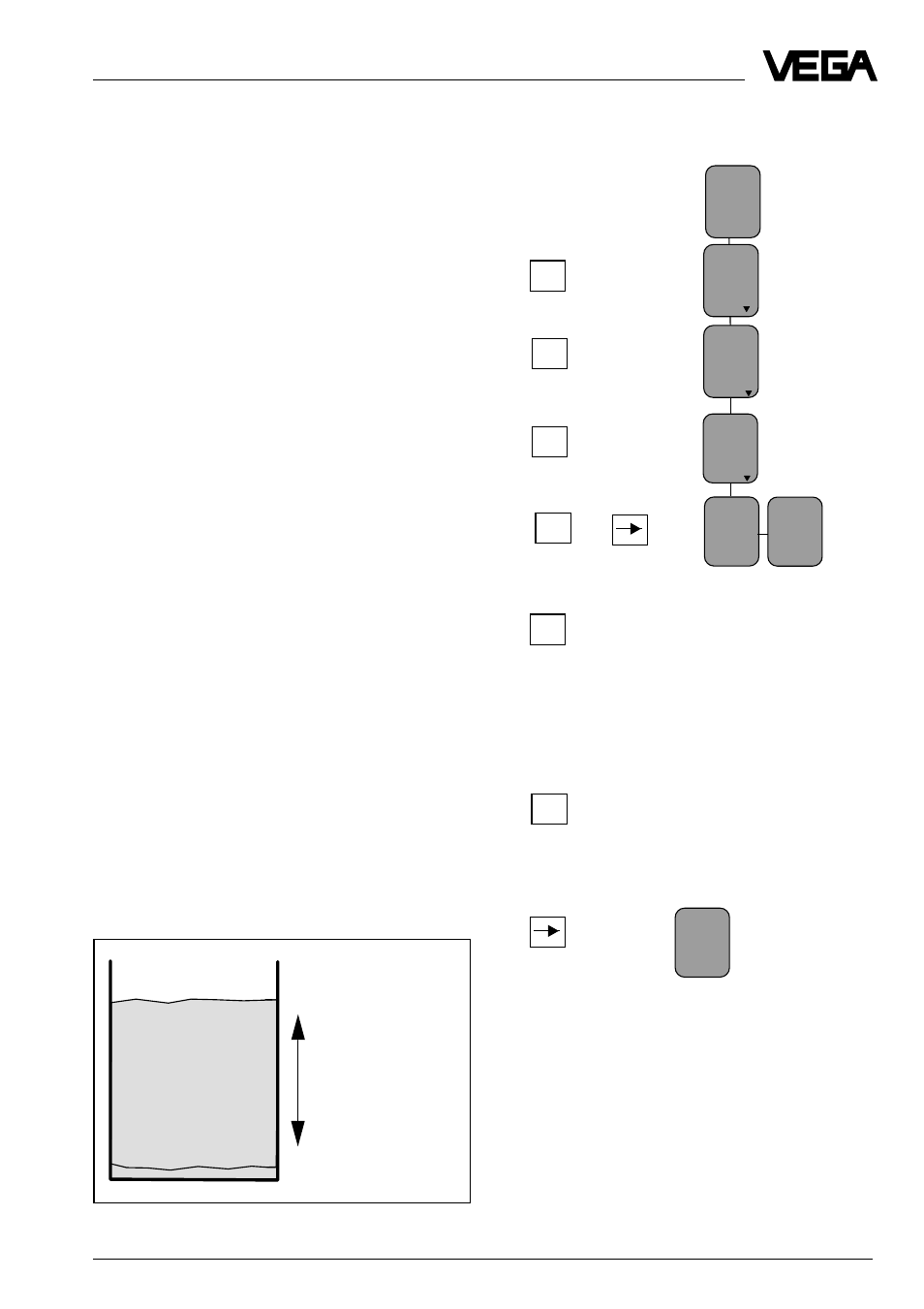

Max.
Min.
100 % (0,500 м) соответ-
ствует 1200 литрам
Диапазон
измерения
0 % (3,400 м) соответ-
ствует 45 литрам
Запуск в работу
Adjust-
ment
Pa-
ram-
eter
adjust-
ment
Sensor
m(d)
4.700
without
medium
Ad-
just-
ment
in
m(d)
0.0 %
at
m (d)
XX.XXX
(Min. настройка )
OK
OK
+
OK
OK
1a Конфигурация места измерения
(план меню стр. 68)
1b Конфигурация входа
Прежде всего, Вы должны сообщить устрой-
ству формирования сигнала (только VE-
GAMET 515 V), к какому входу (входу 1
или 2) подключен датчик. Действуйте в
соответствии с главой 6.1 “Конфигурация
места измерения” в руководстве по эксп-
луатации VEGAMET 515V (план меню стр.
68).
2) Измерение в опуске
Ввод данных необходим лишь тогда, когда
сенсор монтируется на опуск (волновод
или отводная труба). При измерении в опу-
ске Вы измеряете с помощью измеритель-
ной рулетки расстояние и корректируете
показатель измеряемой величины (кото-
рая может отклоняться на несколько про-
центов в от измеренного значения) в соот-
ветствии с этим измерением. Этим вво-
дится поправка времени прохождения ра-
дарного сигнала в опуске и затем выдает-
ся точный уровень заполнения в опуске
(см. план меню стр.72).
3 Настройка
В пункте меню “Adjustment” Вы сообщаете
датчику, в какой области измерения он
должен работать. Вы можете настройку
производить без и со средой. Как правило,
производится настройка без среды, так
как она может производиться без цикла
заполнения.
Настройка без среды
Ввод (кнопки)
Индикация на дисп
лее
OK
100.0%
at
m (d)
XX.XXX
Индикация расстояния мед-
ленно мигает
Сейчас Вы можете с помощью кнопок ”+“ и
”-“ задать дистанцию, которая в вашем
датчике соответствует 0 % заполнения
заполняемого материала (пример: 3,400 м).
Индикатор прекращает ми-
гать, и данные запоминают-
ся.
Этим Вы настроили min. значение.
(Max-настройка)
Точно также поступайте со 100 % значе-
нием, при котором Вы задаете, например
0,500 м.
