36
VEGAPULS 56V

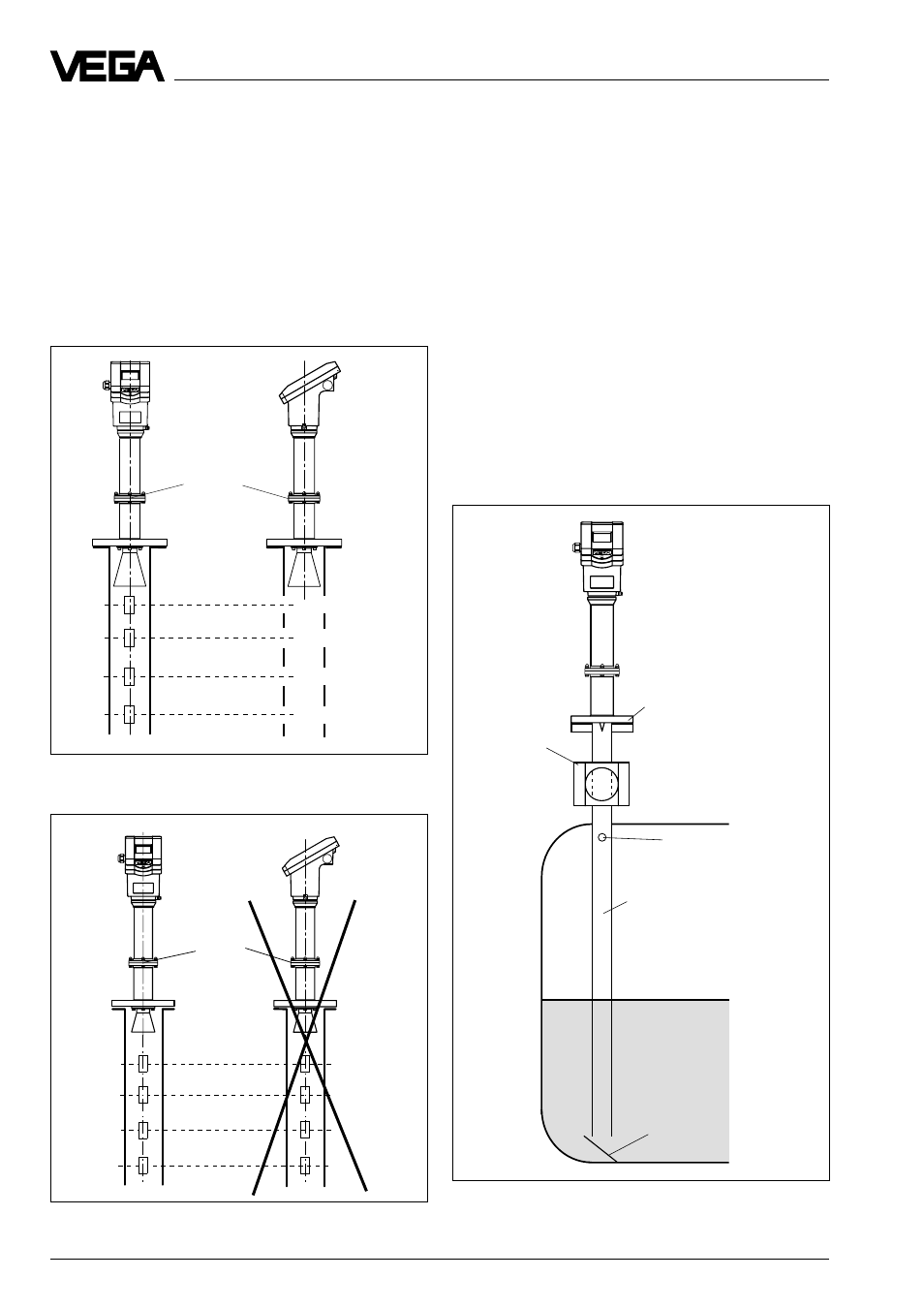

Датчик должен быть направлен маркировочным
отверстием на ряд отверстий или щелей.
Маркиров.
отверстие
DN 50
ø50
Монтаж и установка
Трубчатая система антенны, с закрывающейся
измерительной трубой
Шаровой
кран
Ряд отверстий на одной оси с маркировочным
отверстием
Направление поляризации
Круглые отверстия или прорези должны
быть размещены из соображения поляриза-
ции радарного сигнала в два ряда, сдвину-
тые на 180°.
Монтаж радарного датчика производят тогда
так, чтобы маркировочные отверстия дат-
чика находились на одной оси с рядами
отверстий.
Волноводная труба с шаровым
краном
При использовании шарового крана в волно-
водной трубе, можно выполнять работы по
обслуживанию и сервису не открывая резер-
вуар (например, при жидком газе или ток-
сичной среде).
Предпосылкой для надежной работы явля-
ется соответствие внутреннего размера
шарового крана диаметру трубы. Шаровой
кран не должен иметь резкие переходы или
сужения в своем сечении по отношению к
измерительной трубе.
Обратите внимание на наличие вентиляции
на опуске.
Вентиляционное
отверстие
Маркировочное
отверстие
Экран
Правильно
Неправильно
