10
VEGAPULS 56V
2 Типы и варианты
Датчики серии VEGAPULS 56 являются
новым поколением компактных высокотем-
пературных радарных датчиков. С их помо-
щью впервые возможно при высоких темпе-
ратурах и давлениях бесконтактно измерять
уровень заполнения.
Они имеют преимущества измерения уров-
ня заполнения с помощью радара в тех слу-
чаях, в которых прежде из соображения
экстремальных условий процесса, вынужде-
ны были отказываться от особых преиму-
ществ радара.
Радарные датчики VEGAPULS 56 прекрасно
используют двухпроводную технику. Они
передают питающее напряжение и выходной
сигнал через двухжильный провод. В каче-
стве измеренного сигнала они выдают ана-
логовый выходной сигнал 4…20 мА или циф-
ровой выходной сигнал. Это руководство по
эксплуатации описывает датчики с цифро-
вым выходным сигналом.

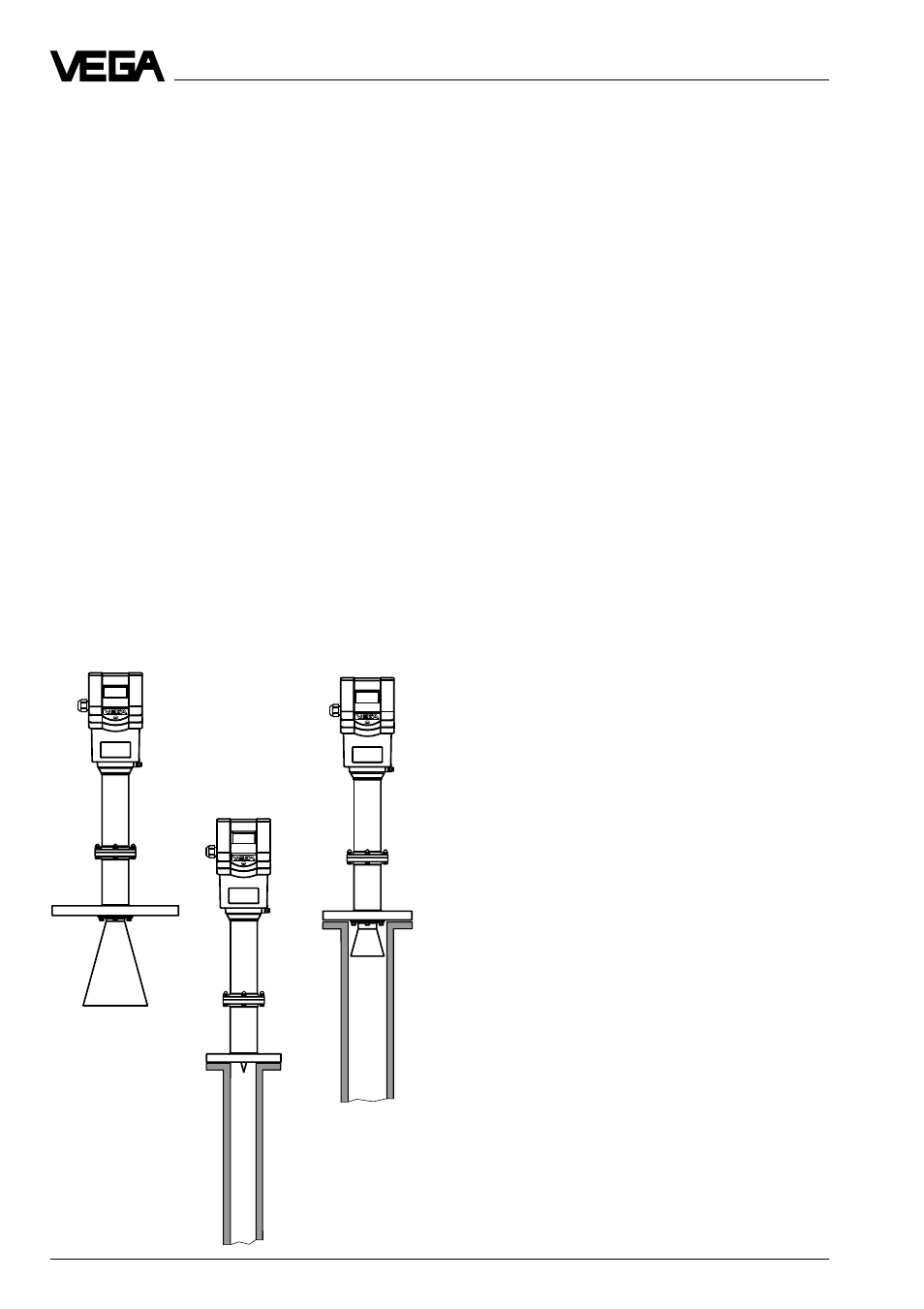

Типы и варианты
VEGAPULS 56
DN 150
VEGAPULS 56
DN 80 трубчатая
антенна
VEGAPULS 56
DN 50 трубчатая
антенна
2.1 Обзор типов
Основные признаки
• Измерение уровня заполнения процессов
и заполняемой среды при высоких темпе-
ратурах и высоких давлениях
• Диапазон измерения 0…20 м
• Ех-сертификат Zone 1 и Zone 10 (IEC) или
Zone 0 и Zone 20 (ATEX) маркировка взры-
возащиты EEx ia IIC T6 или EEx d ia IIC T6
• Встроенный индикатор измеряемой
величины
• Внешний индикатор измеряемой величины
удаленный до 25 м в Ех-области
Обзор
Выходной сигнал
- передача цифрового измерительного сиг-
нала в устройство формирования сигна-
ла VEGAMET или центр формирования
сигнала VEGALOG
Питающее напряжение
– двухпроводная техника (питающее на-
пряжение и цифровой сигнал через
двухжильный провод)
Крепление
– DN 50; ANSI 2“
– DN 80; ANSI 3“
– DN 100; ANSI 4“
– DN 150; ANSI 6“
– DN 200; ANSI 8“
– DN 250; ANSI 10“
Обслуживание
– ПЭВМ
– обслуживающий модуль в датчике
– обслуживающий модуль во внешнем
индикаторном устройстве
– VEGA-устройство формирования сигнала
Антенны
- рупорная антенна с рупором из высоко-
прочной стали и наконечником из керами-
ки
- антенна в опуске только с керамичес-
ким наконечником или с маленьким
рупором и керамическим наконечником
