VEGAPULS 56V 61
Внешний вид и обслуживающие элементы
ESC OK
- +
1 2
on
100
%
CONNECT
515 V
В зависимости от пункта меню
изменение значения или выбор из
списка
Выбор окна меню или сдвиг
мигающего курсора
Запоминание введенных
значений или переход на
нижний уровень меню
Ветвление, т.е.
переход на нижний
уровень меню с [OK]
Отмена ввода или
переход на верхний
уровень меню
Дисплей,
индикация
- измеряемой
величины
- пункта меню
- параметров
- значения
Аналоговый
LED-индикатор
(0 … 100 %)
6.3 Обслуживание с VEGAMET
или MINICOM
Наряду с ПЭВМ радарные датчики VEGA-
PULS 56 V могут обслуживаться также
- съемным маленьким обслуживающим
модулем MINICOM
- или устройством формирования сигнала
VEGAMET.
При обслуживании с устройством форми-
рования сигнала VEGAMET точно также
используются все варианты обслуживания,
как и с ПЭВМ. Обслуживание отличается
только способом, но не функциональностью.
С обслуживающим модулем MINICOM воз-
можны все допустимые для датчика обслу-
живания (настройка, рабочая область, усло-
вия измерения, масштабирование или
запоминание ложного эхо-сигнала).
Однако невозможны все ступени обслу-
живания, которые касаются конфигура-
ции устройства формирования сигнала
VEGAMET или центра формирования сигна-
ла VEGALOG и их обработки сигнала (кон-
фигурация входов и выходов, линеаризиро-
ванная кривая, имитация …)
Обслуживание VEGAMET и MINICOM иден-
тично. Они обслуживаются 6 кнопками.
Маленький дисплей показывает Вам наряду
с измеряемой величиной короткие сообще-
ния о пунктах меню или о числовом значе-
нии параметров меню.
Количество информации маленького дисп-
лея, однако, не сравнимо с обслуживающей
программой VVO, но Вы легко сориентируе-
тесь в обслуживании с последующим планом
меню VEGAMET 515 V и MINICOM. Возмож-
но, с маленьким обслуживающим полем Вы
сможете быстрее и непосредственнее осу-
ществить свою регулировку, чем с ПЭВМ.
Замечание:
План меню к VEGAMET 514 V вы найдете в
руководстве по эксплуатации
VEGAMET 514 V.

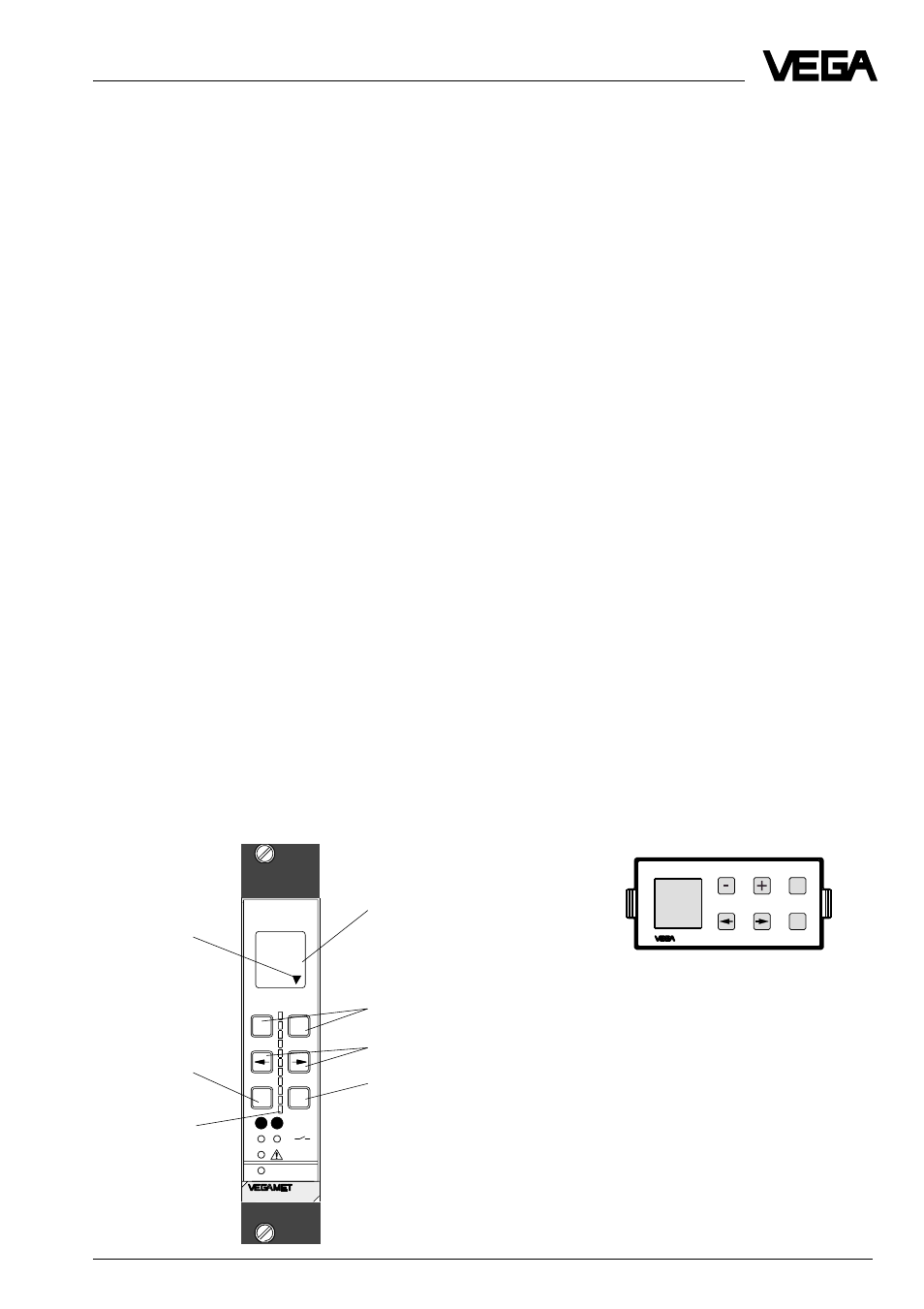

Устройство формирова-
ния сигнала VEGAMET Обслуживающий модуль
MINICOM
ESC
OK
Tank 1
m (d)
12.345
Запуск в работу
