VEGAPULS 56V 31
0
10 m
0 m
20 m
20˚
30˚
100 %
50 %
3,5 m
5,0 m
3,5 m
5,0 m
0
10 m
0 m
20 m
30˚
40˚
100 %
50 %
5,3 m 5,3 m
6,8 m 6,8 m

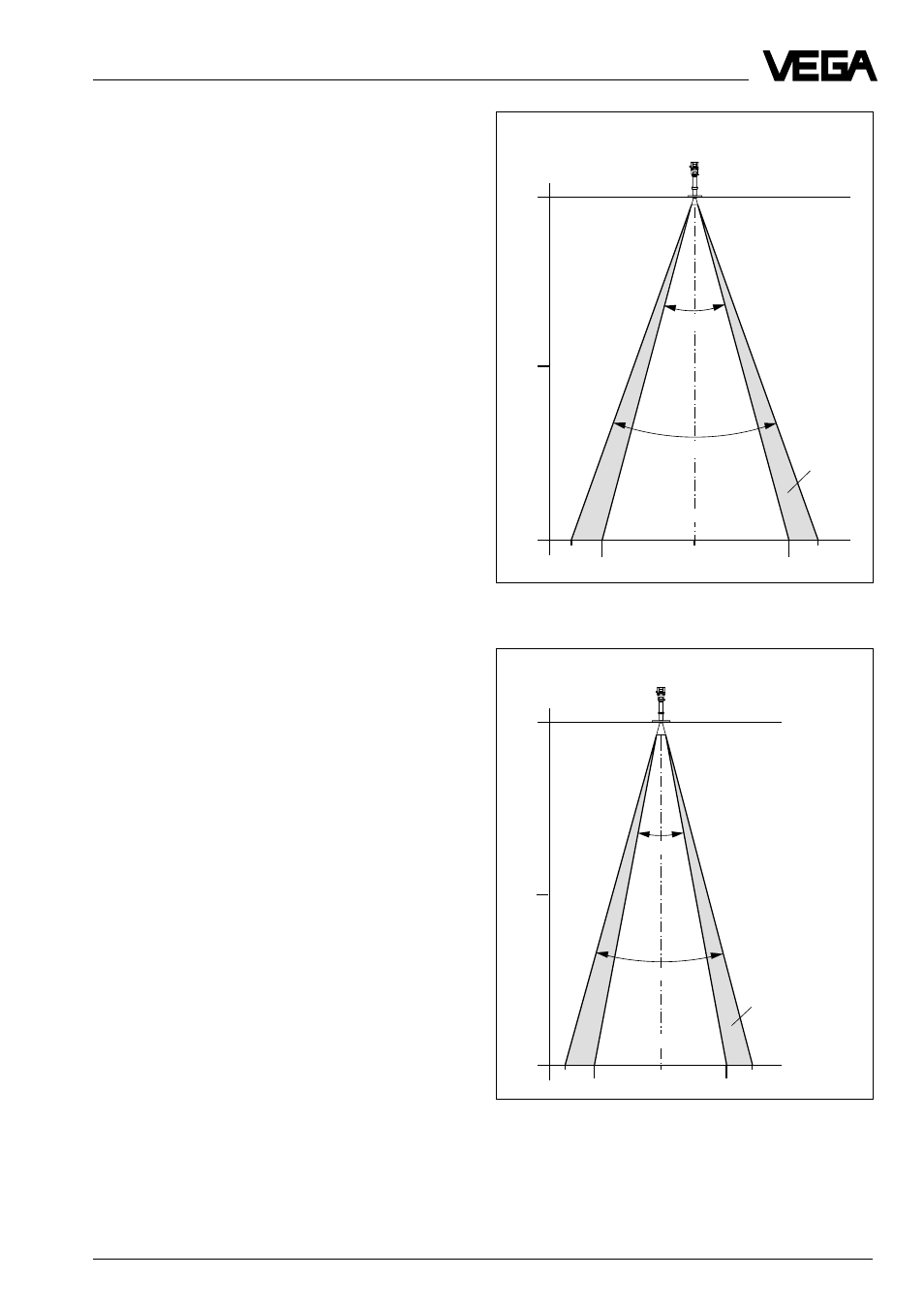

Конус излучения рупорной антенны DN 100
Измеряемое
расстояние
Излучаемый конус и ложные
отражения
Радарные сигналы фокусируются антенной
системой. Сигналы покидают антенну, по-
добно лучу света прожектора, в форме кону-
са. Этот излучаемый конус зависит от при-
меняемой антенны.
Каждый предмет в этом конусе вызывает
отражение радарного сигнала. Особенно на
первых метрах конуса сильные ложные
отражения вызывают трубы, опоры резерву-
ара или другие встроенные конструкции.
Так, например, на расстоянии 6 м ложный
сигнал от опоры резервуара в 9 раз больше
чем на расстоянии 18 м.
Энергия радарного сигнала распределяется
при удаленной мешающей поверхности на
большую площадь, так что отраженный от
нее ложный сигнал слабее и таким образом
менее критичен, чем в близких областях.
Кроме того, обратите внимание по возмож-
ности на вертикальное направление оси
датчика к поверхности заполняемого
вещества и избегайте, если возможно,
попадания внутренних конструкций резер-
вуаров, например, труб и распорок в 100%
область излучаемого конуса.
Итак, стремитесь по возможности «к сво-
бодному обзору» внутри излучаемого конуса
и предотвращайте встроенные внутренние
конструкции резервуара в первой трети
конуса излучения.
Если излучаемый конус попадает верти-
кально на заполняемый материал и свобо-
ден от внутренних конструкций резервуара,
то у Вас оптимальные условия для измере-
ния.
Монтаж и установка
Конус излучения рупорной антенны DN 150
Измеряемое
расстояние
