Типы и варианты
VEGADIS 50
VEGADIS 50
Экранированный провод при
электромагнитных наводках
1
VEGADIS 50
VEGAPULS 56V
(15 датчиков
группируются
любым образом на
двухжильном
проводе)
Центр формирования
сигнала VEGALOG 571 с
входными картами в 19"-
стойке. 15 датчиков к
одной карте и
двухжильный провод
Ex-область
Не Ex-область
EEx d ia
EEx e
1)
Провода к датчикам должны вестись экранированным
кабелем. Заземлять экран нужно на устройстве формирова-
ния сигнала или лучше на датчике. При сильных электромаг-
нитных наводках рекомендуется кабель с двух сторон
заземлить. Cледует учесть, чтобы по экрану не протекал
уравнительный ток. Уравнительные токи предотвращаются
при двухстороннем заземлении экрана тем, что на одной
стороне (например, в шкафу распределительного устрой-
ства) экран соединяется с потенциалом земли через
конденсатор (например, 0,1 мкФ; 250 В).
Zone 1
Zone 0
Zone 1
Zone 0
Токовые выходы
Вых. напряжения
Релейные
Цифровая сеть
Сигнал ошибки
Подсоед. ко всем
BUS-системам
Транзисторные
выходы

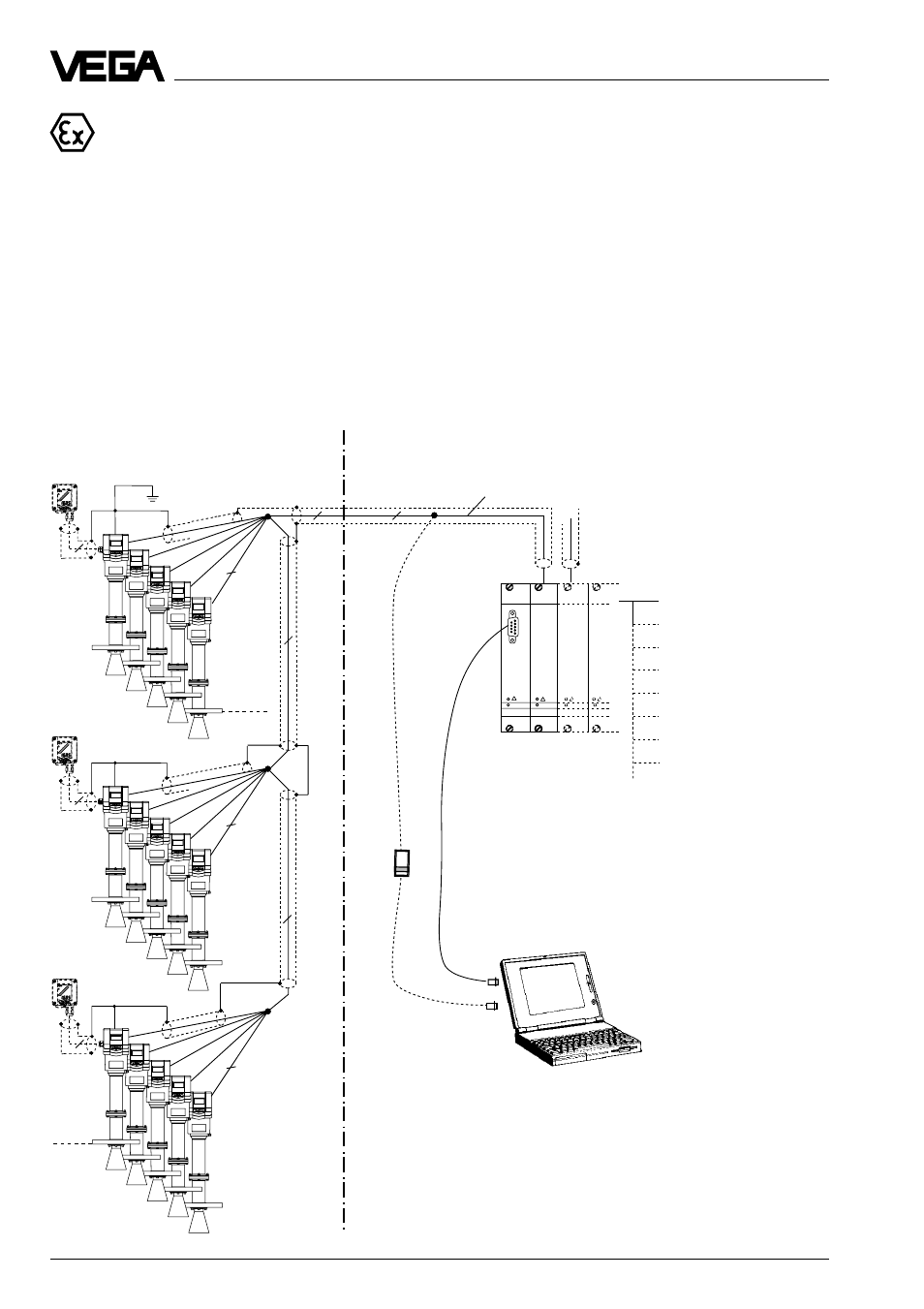

Измерительная система с 15 VEGAPULS 56 V Ex, 56V Ex0 с непроница-
емой соединительной коробкой соединенными через двухпроводную
линию с центром формирования сигнала VEGALOG 571
• Двухпроводная техника, питающее напряжение и цифровой выходной сигнал через
один двухжильный кабель, центр формирования сигнала VEGALOG 571.
• До 15 датчиков на одном двухжильном кабеле, для работы в Ex-Zone 1 (VEGAPULS
56V Ex) или в Ex-Zone 0 (VEGAPULS 56V Ex0)
• Индикатор измеряемой величины, встроенный в датчик.
• Вариант внешнего индикаторного устройства с аналоговой и цифровой индикацией
(может монтироваться на удалении от датчика до 25 м).
• Обслуживание с ПЭВМ или обслуживающим модулем MINICOM (съемный, устанавливает-
ся в датчик или во внешнее индикаторное устройство VEGADIS 50)
• Макс. сопротивление сигнального провода 15 Ом на жилу или макс. длина кабеля
1000 м
