VEGAPULS 56V
Max.
Min.
100 % (0,500 м) соответ-
ствуют 1200 литрам
Диапазон
измерения
0 % (3,400 м) соответ-
ствуют 45 литрам
Запуск в работу
Conditioning”.

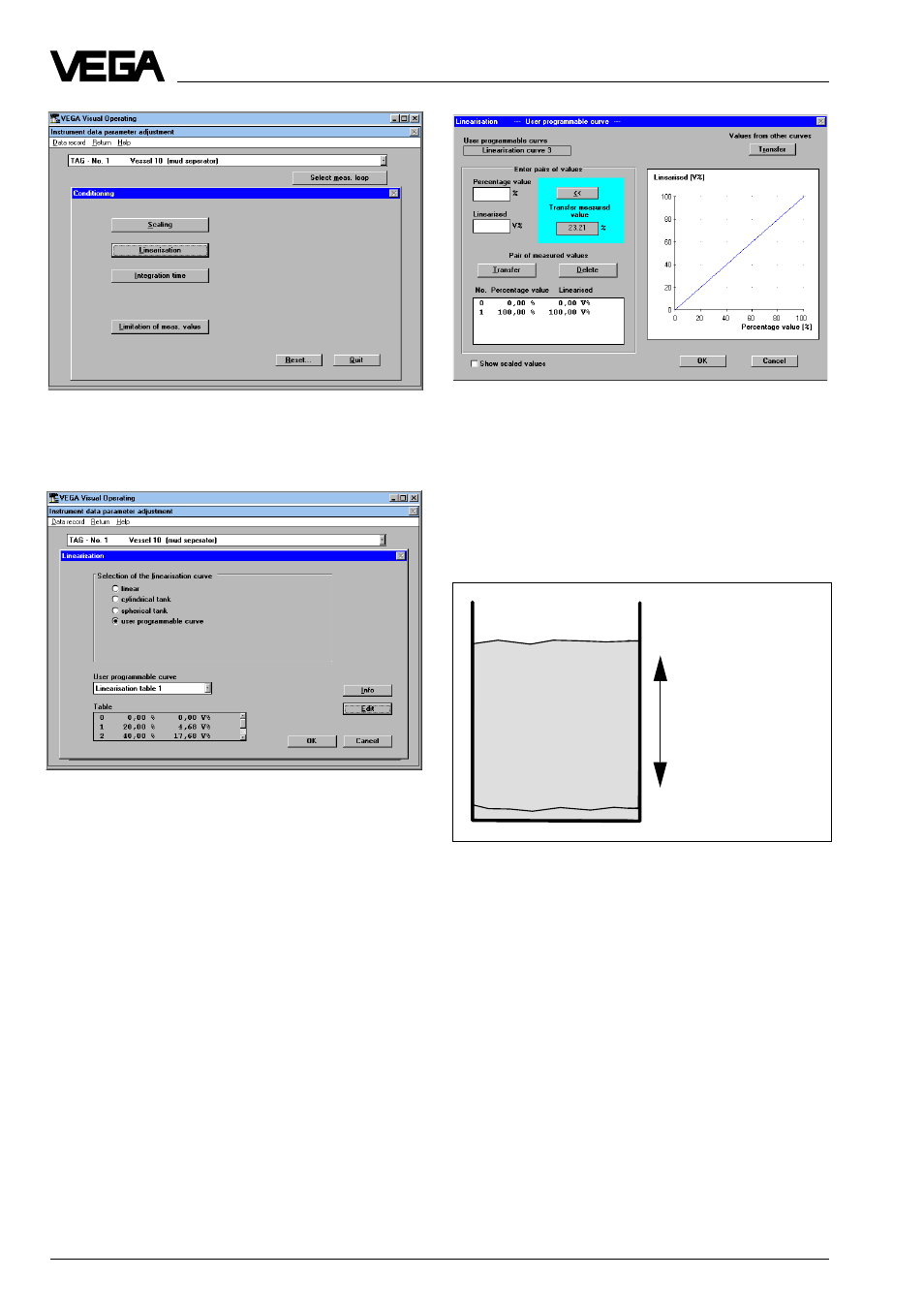

• Нажмите в окне меню “Conditioning” на
пункт меню “Linearisation”.
В окне меню “Linearisation” Вы увидите
“Linear”. Это означает, что зависимость
между процентной величиной объема запол-
нения и величиной высоты заполнения явля-
ется линейной.
Вы можете наряду с двумя описанными
линеаризированными кривыми “Cylindrical
tank” и “Spherical tank” задать также шесть
“user programmable curves”.
• Для того, чтобы задать собственную гео-
метрию резервуара или свободно програм-
мируемую кривую заполнения, нажмите на
кнопку выбора “ User programmable curve “
• Затем нажмите на “Edit”.
Сначала Вы увидите линейное соотношение
(прямая). В поле ”Transfer measured value”
Вам будет показан действительный уровень
заполнения в процентах от установленной
области измерения (измеряемое окно).
Область измерения Вы установили при
min/max-настройке на 0,500…3,400 м.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из “Linearised” (про-
центные значения заполнения) и “Percentage
value” (величина процента высоты заполне-
ния по отношению к области измерения).
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то резер-
вуар нужно промерить в литрах.
Измерение в литрах
В характеристической кривой следующего
рисунка Вы увидите пять опорных точек (0,
1, 2, 3 и 4) или пары значений. Между опор-
ными точками всегда линейная интерполя-
ция.
