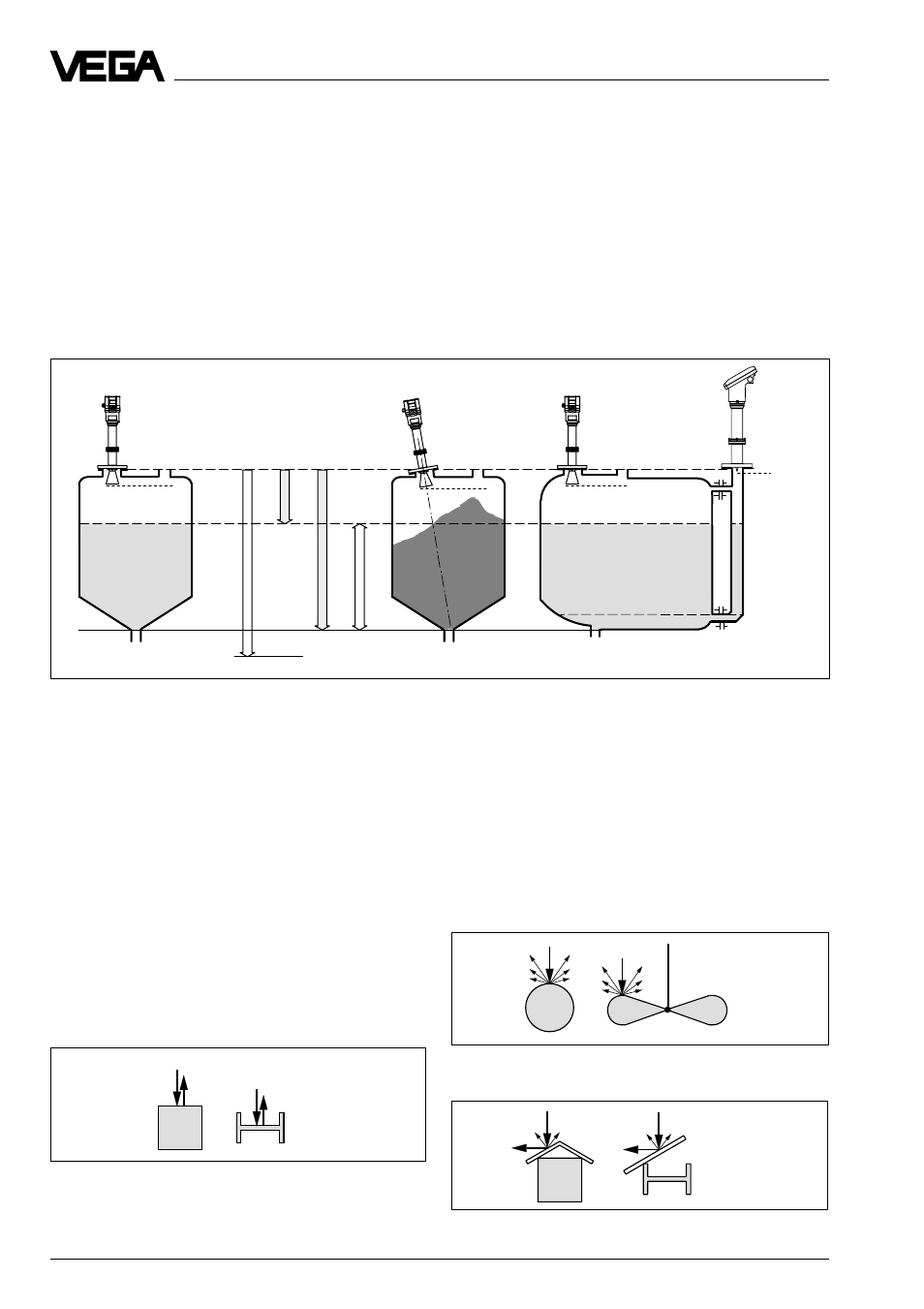

Диапазон измерения (рабочий диапазон) и max. измеряемое расстояние
Замечание: Использование датчиков для сыпучих материалов ограничено
полный
Измер.
дист
анция
max. измер. растояние 20 m
4 Монтаж и установка
4.1 Общие указания по установке
Диапазон измерения
Базовой плоскостью датчика для измерения
является передняя сторона фланца . Диа-
пазон измерения составляет 0… 20 м.
При измерении в волноводе и отводной
трубе (трубчатая антенна) максимальная
измеряемая дистанция сокращается.
Обратите внимание, что при измерениях,
при которых заполняемый материал дос-
тигает фланца датчика, могут образовать-
ся долговременные отложения на антенне,
которые позже могут вызвать ошибки
измерений.Поэтому минимальное расстоя-
ние от антенны до заполняемого материа-
ла должно составлять 5 см.
Базовая
плоскость
пустой
Мешающие профили с гладкими поверхностями
создают сильные ложные сигналы
Закругленные профили рассеивают радарные
сигналы диффузионно
Экран осуществляет рассеивание сигнала
Монтаж и установка
Ложные отражения
Плоские встроенные конструкции и опоры
резервуаров вызывают сильные ложные
отражения. Они отражают сигналы радара с
большой энергетической плотностью.
Закругленные плоскости рассеивают радар-
ные сигналы диффузионно в пространство и
вызывают этим ложные отражения меньшей
энергетической плотностью. Они поэтому
менее критичны, чем отражения от плоских
поверхностей.
Если Вы не можете обойти плоские встроен-
ные конструкции в области радарного си-
гнала, рекомендуется отражать ложные
сигналы с помощью рассеивающего экра-
на.
Благодаря этому рассеиванию ложные си-
гналы будут малы по амплитуде, так что
они легко могут отфильтровываться дат-
чиком.
min.
измер.
расстояние
min.
min. измер.
расстояние
min. измер.
расстояние
полный
пустой
