32 VEGAPULS 56V
0
2,4 m
3,8 m
2,4 m
3,8 m
10 m
0 m
20 m
14˚
22˚
100 %
50 %
Теплоизоляция
Монтаж на длинном DIN-патрубке
> 10 mm

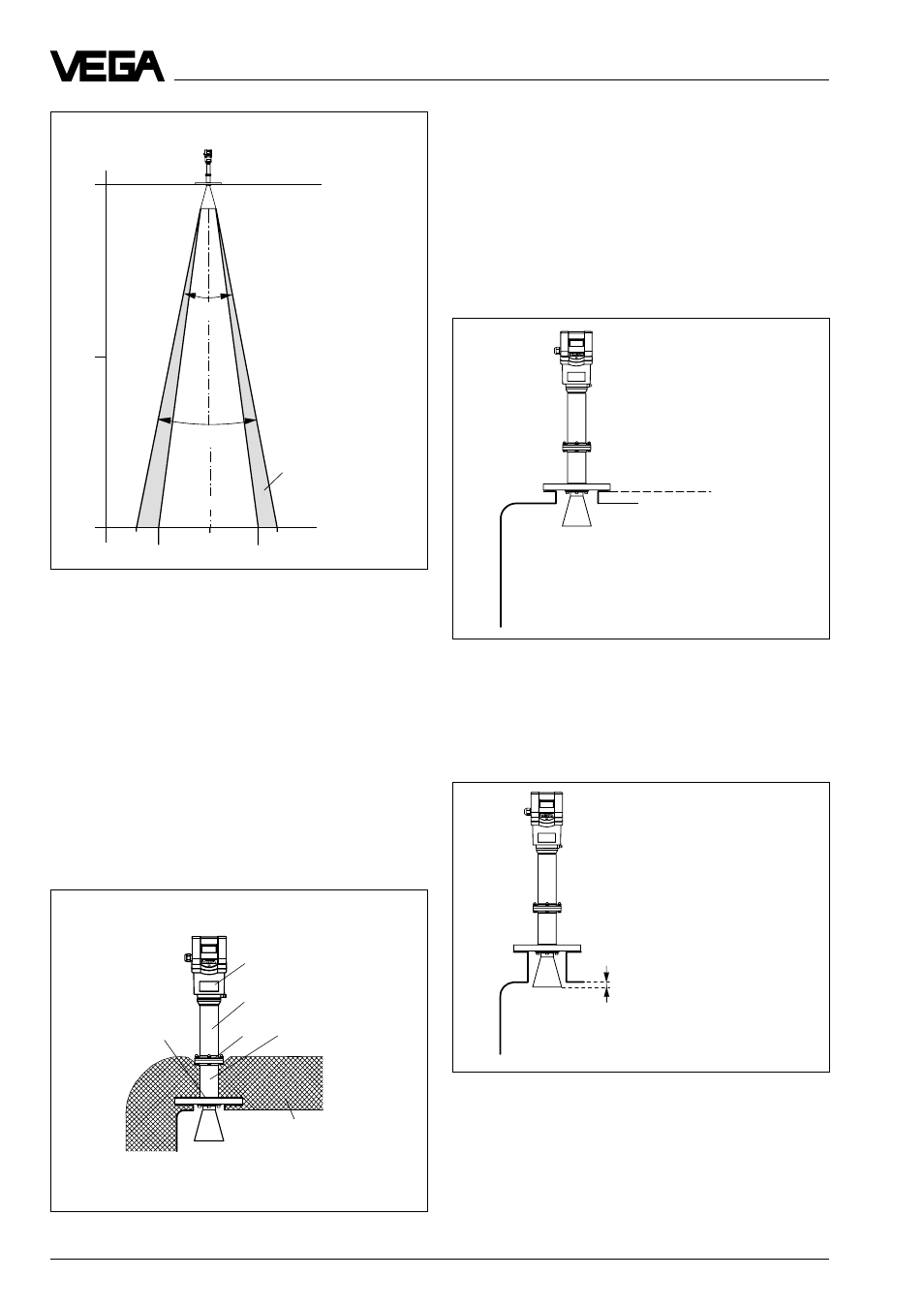

Конус излучения рупорной антенны DN 250
Измеряемое
расстояние
Монтаж и установка
Теплоизоляция
При температурах процесса свыше 200 °
С следует изолировать заднюю сторону
фланца, для того чтобы защитить элект-
ронику датчика от выделяемого тепла.
Лучше всего соединить изоляцию датчика с
изоляцией резервуара и изолировать при-
мерно до первого сегмента трубы.
4.2 Измерение жидкостей
Датчик на DIN-патрубке
В большинстве случаев монтаж радарного
датчика производится на коротком DIN-
патрубке. Базовой плоскостью для измере-
ния является нижняя сторона приборного
фланца. Антенна должна всегда высту-
пать из патрубка.
Монтаж на коротком DIN-патрубке
Базовая
плоскость
При более длинном DIN-патрубке обрати-
те внимание на то, чтобы рупорная антен-
на выступала минимум на 10 мм из опоры.
При монтаже на выпуклых крышах резер-
вуаров антенна должна также выступать
минимум на 10 мм от длинной стороны
патрубка.
40°C
60°C
100°C 240°C
350°C
Изоляция
резервуара
max. 350°C
