VEGAPULS 56V

23

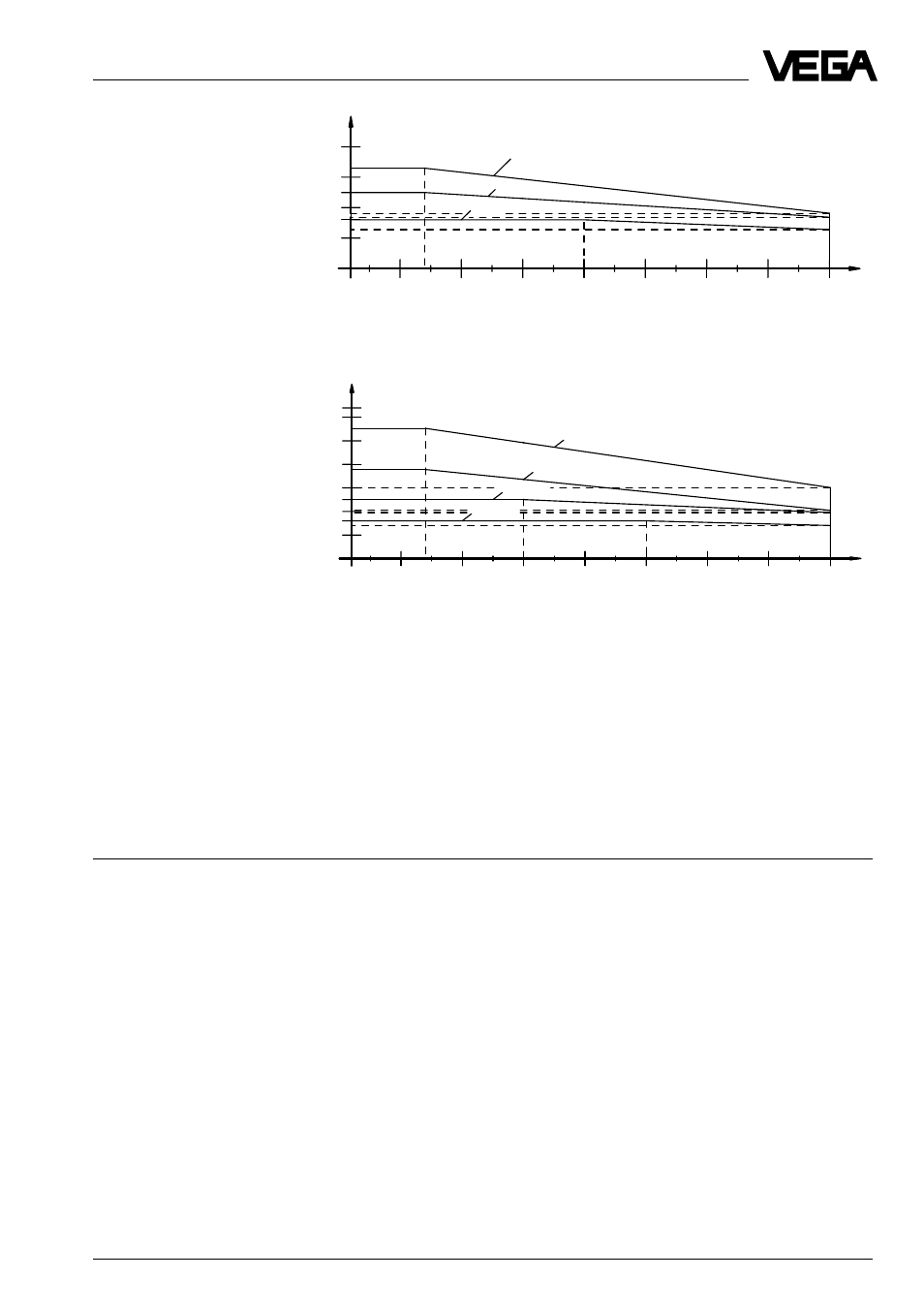

Технические данные

Фланец DIN DN 250
Материал: 1.4571
Шпунтовое уплотнение
по DIN 2512 форма F, N

PN 16

PN 25

PN 40

PN 64

bar

40

25

16

64

-40

0

50

100

150

200

250

300

350

˚C

PN 16

PN 25

PN 40

bar

40

25

16

-40

0

50

100

150

200

250

300

350

˚C

Фланец DIN DN 250
Материал: 1.4571
Плоское уплотнениепо
DIN 2526 форма B, C, D,
E

Фланцы по ANSI (ASA) B16.5 плоское уплотнение RF, материал 1.4571 размерами от
2“ до 10“ могут использоваться во всем диапазоне температур -40°C … 350°C с
номинальными давлениями 150 lbs, 300 lbs, 600 lbs и 900 lbs.

Остальная информация о фланцах и данных процесса - по запросу.

Соединительные провода

Двухпроводные датчики

питание и сигнал через двухжильный провод;

max. сопротивление линии 15 Ом на жилу или
max. длина кабеля 1000 м

Сечение провода

в среднем 2,5 мм

2

Шина заземления

max. 4 мм

2

Кабельный ввод
- Ex ia - клеммная коробка

(обслуживающий модуль)

2 x M20 x 1,5 (диаметр кабеля 5 … 9 mm)

- Ex d-соединительный корпус

2 x

1

/

2

“ NPT EEx d (диаметр соединительного

кабеля 3,1 … 8,7 мм или 0,12 … 0,34 дюйма)
