Страница 95
Система имеет функцию реконфигурации для переназначения последовательных портов при добавлении платы расширения, которая
содержит последовательный порт, использующий данное назначение.
Если встроенные последовательные порты установлены в Auto (Авто) в
Настройке системы
,
и происходит добавление платы
расширения, содержащей последовательный порт, сконфигурированный для определенного назначения, компьютер автоматически
переназначает встроенные порты на соответствующую установку COM так, как это необходимо.
Прежде чем добавить плату с последовательным портом, следует обратиться к сопроводительной документации, чтобы убедиться, что
программное обеспечение может быть отображено на вновь назначенный СОМ-порт.
Разъем клавиатуры
В Вашей системе используется клавиатура типа PS/2. Кабель клавиатуры подключается к 6-штырьковому миниатюрному разъему
стандарта DIN на задней панели компьютера.
Технические требования по сетевым кабелям
Разъем NIC для Вашего компьютера (разъем RJ45, расположенный на задней панели) предназначен для подключения кабеля Ethernet
типа неэкранированная витая пара (UTP). Вдавить один конец кабеля неэкранированной витой пары в разъем NIC пока кабель со
щелчком не встанет на место.
Подключить другой конец кабеля к настенной панели гнезда RJ45 или к порту RJ45 на концентраторе UTP, в зависимости от сетевой
конфигурации.
Устройства управления и индикаторы

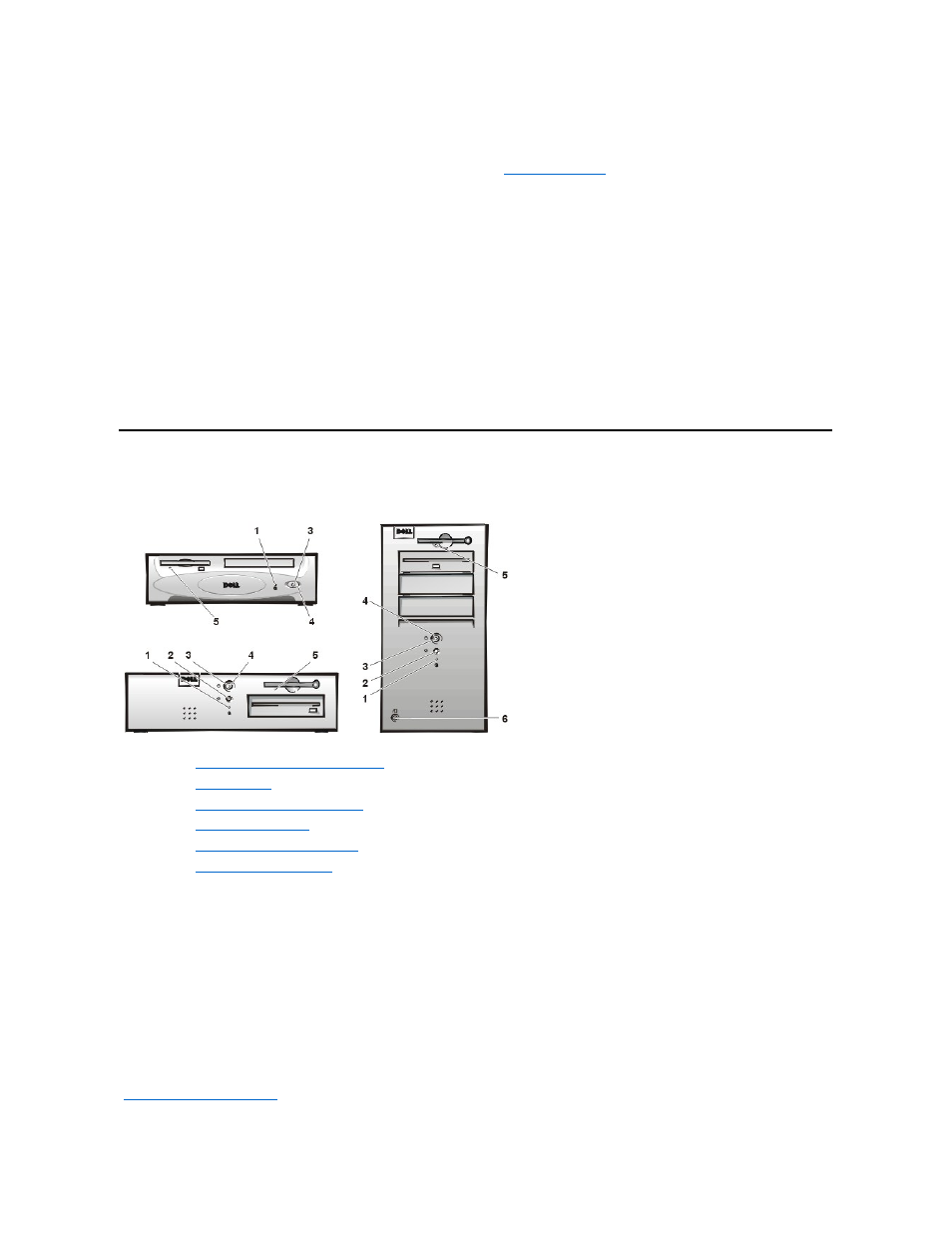

На Рис. 2 приведены устройства управления и индикаторы передней панели Вашего компьютера.
Рис. 2. Устройства управления и индикаторы
Индикатор доступа к жесткому диску
Индикатор доступа к жесткому диску загорается, когда жесткий диск считывает данные или производит их запись на диск.
Кнопка сброса
Кнопка сброса позволяет перезагрузить (повторно запустить) систему без выключения энергопитания и последующего его включения.
Перезагрузка системы, выполненная данным способом, снижает нагрузку на компоненты системы. Тем не менее, следует убедиться, что
все открытые файлы сохранены и закрыты, и что закрыты все прикладные программы (если это возможно), чтобы избежать потери
данных. Затем произвести обычное выключение операционной системы (инструкции см. в документации по операционной системе).
Индикатор потребления энергии
Индикатор потребления энергии на передней части компьютера имеет светодиод, который может светиться двумя разными цветами,
мигать или светить непрерывно, чтобы показать различные состояния. Описание каждого из этих состояний см. в разделе
"
Диагностические светодиоды
" .
1
Индикатор доступа к жесткому диску
2
3
4
5
6
