2.
Отключите шнур питания переменным током от розетки переменного тока на задней панели источника питания (см.
).
3.
Освободите источник энергопитания от фиксирующей лапки с пометкой "RELEASE ->," и поверните его вверх, пока он не
зафиксируется в выдвинутом положении.

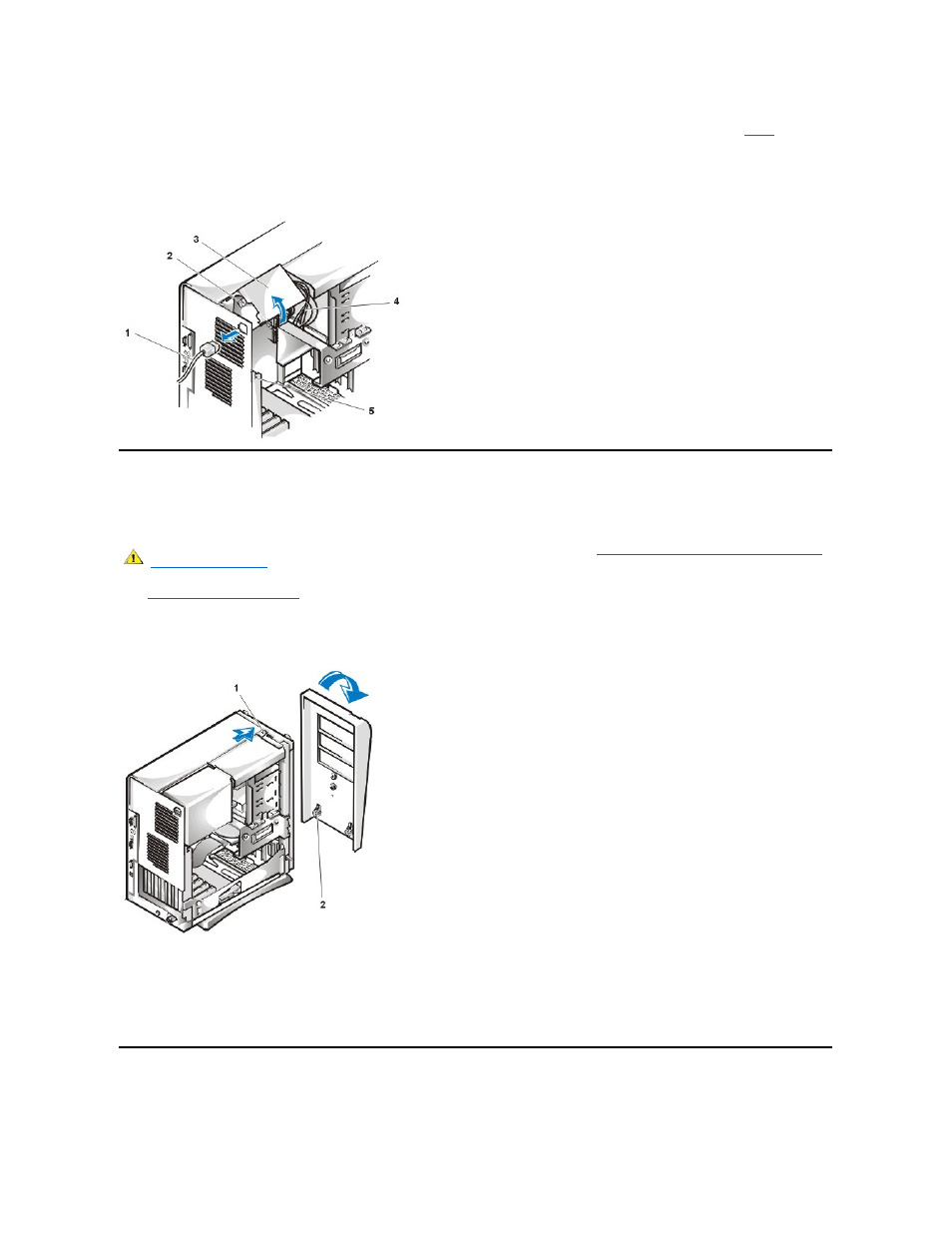

Рис. 9. Отведение в сторону источника энергопитания
Удаление и установка передней панели (только для корпуса минибашни)
Чтобы получить доступ к некоторым отсекам дисководов в корпусе минибашни, необходимо снять переднюю панель. Для этого
выполните следующие действия.
1.
Снимите крышку компьютера
.
2.
Освободите панель нажатием на лапку отпускания (см. рис. 10).
Рис. 10. Снятие передней панели в корпусе минибашни
3.
Нажав на лапку отпускания, наклоните панель по направлению от корпуса, освободите два удерживающих захвата на нижней части
панели и осторожно потяните панель в направлении от корпуса.
Чтобы снова установить на место панель, вставьте два удерживающих захвата на панели в соответствующие гнезда в нижней части
корпуса минибашни. Затем поверните панель по направлению к корпусу, пока лапки со щелчком не встанут в соответствующие гнезда на
панели.
Снятие и установка каркаса платы расширения
В этом разделе описаны снятие и установка каркаса платы расширения.
1
Кабель энергопитания (переменный ток)
2
Розетка переменного тока
3
Источник энергопитания
4
Кабели энергопитания (постоянный ток)
5
Фиксирующая лапка
ОСТОРОЖНО! Перед снятием крышки компьютера ознакомьтесь с разделом "
Безопасность прежде всего - для Вас и
Вашего компьютера
".
1
Лапка отпускания
2
Удерживающие захваты (2)
