Дополнительная стойка: Руководство пользователя системы Dell™ OptiPlex™
GX100
Удаление и установка дополнительной стойки к шасси небольшого размера или плоскому шасси
Чтобы удалить дополнительную стойку с шасси небольшого размера или с плоского шасси, нужно выполнить следующие шаги:
1. Повернуть компьютер таким образом, чтобы стойка оказалась вверху.
2. Ослабить невыпадающий винт и снять стойку (см. Рис. 1 ).
3. Привести компьютер в горизонтальное положение.

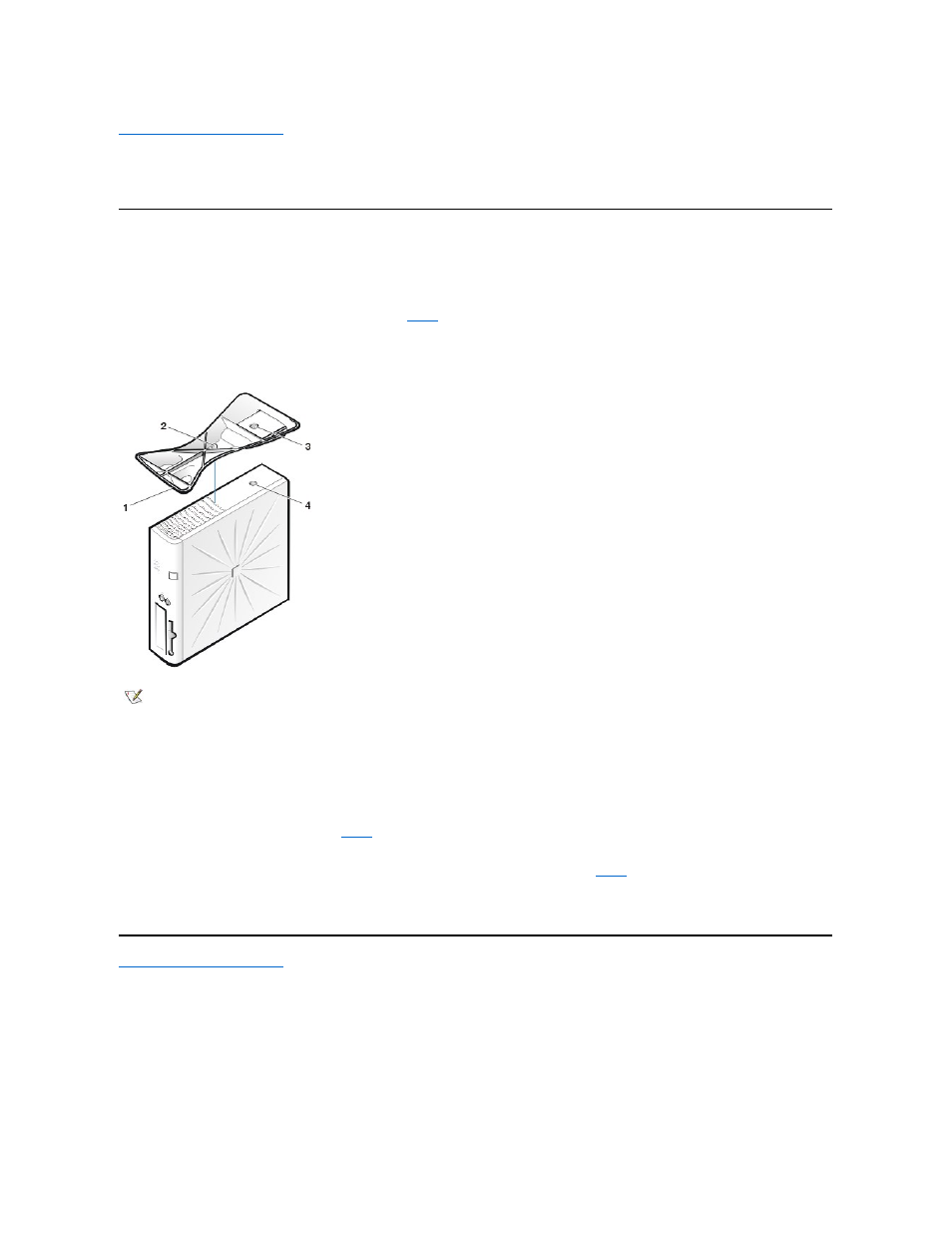

Рис. 1. Дополнительная стойка плоского шасси
Чтобы присоединить дополнительную стойку к шасси небольшого размера или к плоскому шасси, нужно выполнить следующие шаги:
1. Повернуть компьютер на правый бок, так, чтобы отсеки дисководов находились внизу.
2. Надеть стойку на то, что было левой стороной компьютера.
Расположить стойку, как показано на Рис. 1 . Выровнять большое круглое отверстие в стойке по фиксирующей кнопке на
стороне крышки и выровнять невыпадающий винт с накаткой в стойке по отверстию для винта в крышке.
При опускании стойки на место, следует убедиться, что штифт осевой ориентации (см. Рис. 1 ) вошел в угловое отверстие
сетки отверстий, как показано. Когда стойка окажется на месте, следует затянуть винт с накаткой.
3. Повернуть компьютер таким образом, чтобы стойка оказалась внизу, а дисководы - вверху.
Назад на страницу Содержание
1 Штифт осевой ориентации (на
нижней стороне стойки)
2 Невыпадающий винт
3 Отверстие осевой ориентации
4 Фиксирующая кнопка
ПРИМЕЧАНИЕ: Плоское шасси и его дополнительная стойка показаны на рис. 1. Дополнительная стойка для шасси
небольшого размера слегка отличается по форме, но процесс удаления или установки стойки на место аналогичен
плоскому шасси.
