Инструкция по эксплуатации Dell OptiPlex GX100
Страница 24
7.
Если устанавливается дисковод, имеющий собственную плату контроллера,
установите плату контроллера в соответствующее
расширительное гнездо
.
8.
Подключите кабель энергопитания (постоянный ток) к разъему ввода энергопитания на задней стороне дисковода (см.
9.
Подключите соответствующий интерфейсный кабель к разъему интерфейса на задней стороне дисковода (см.
Если данная система поставляется с дисководом CD-ROM или ленточным накопителем, используйте свободный разъем на
имеющемся интерфейсном кабеле. В остальных случаях используйте интерфейсный кабель EIDE, поставляемый с
дисководом.

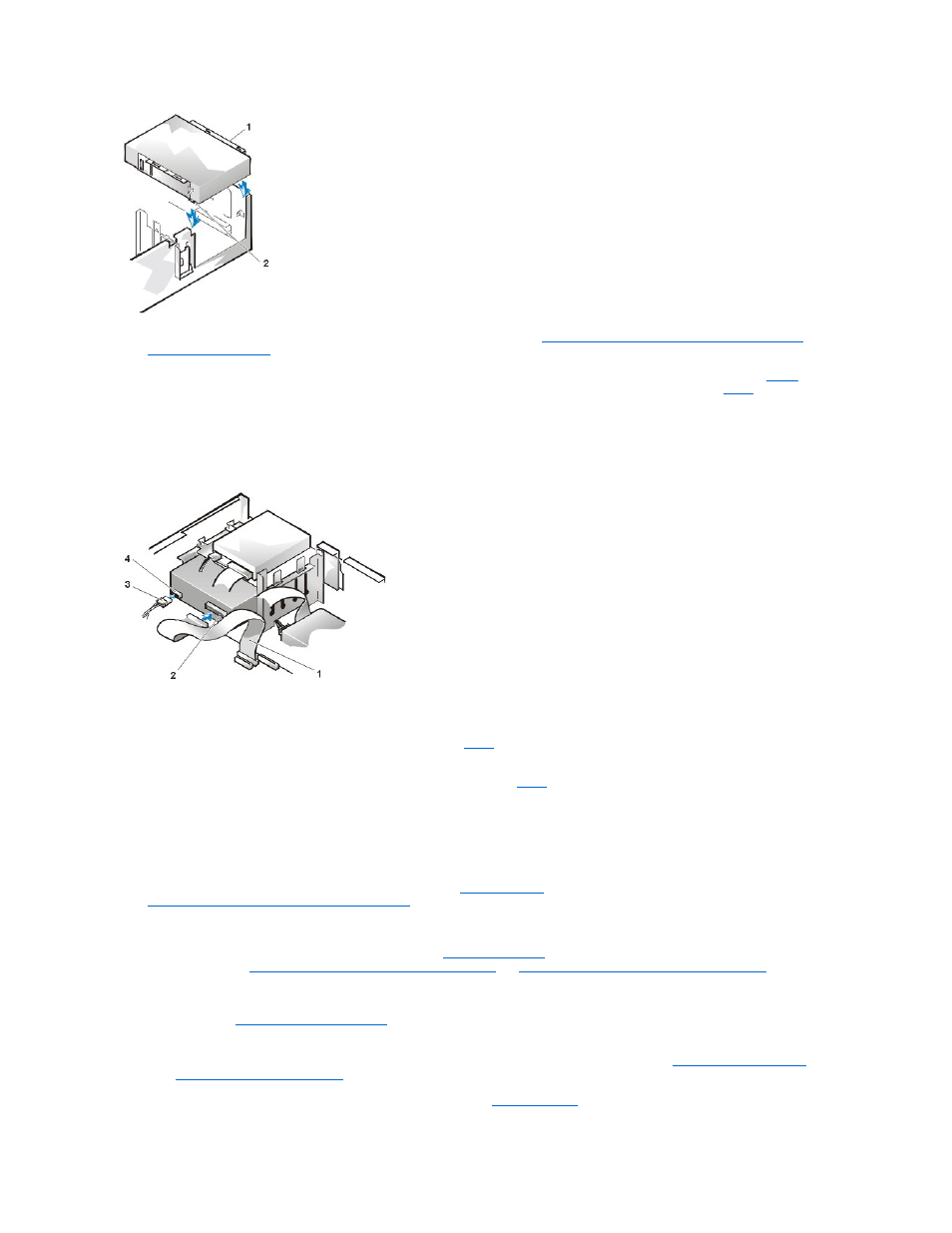

Рис. 8. Подключение кабелей к дисководу в 5,25-дюймовом отсеке
10.
Подключите кабель интерфейса к системной плате или плате контроллера в зависимости от типа дисковода.
¡
Для ленточного накопителя EIDE или дисковода CD-ROM EIDE подключите другой конец кабеля интерфейса к разъему
интерфейса с пометкой "IDE2" на системной плате (см.
рис. 7
в разделе "Внутри Вашего компьютера").
¡
Для дисковода гибких дисков или ленточного накопителя, отличного от EIDE, подключите другой конец кабеля интерфейса к
разъему интерфейса с пометкой "DSKT" на системной плате (см.
рис. 7
в разделе "Внутри Вашего компьютера").
¡
Если дисковод поступает с собственной платой контроллера, подключите другой конец кабеля интерфейса к плате
контроллера.
Проверьте все подключения кабелей. Проложите кабели таким образом, чтобы обеспечить воздушный поток для вентилятора
и каналов охлаждения.
11.
Если 5,25-дюймовый отсек дисковода изначально был пуст,
удалите вставку
с передней панели.
12.
Установите крышку компьютера на прежнее место
,
снова подключите компьютер и периферийные устройства к розеткам
энергопитания и включите систему.
13.
Обновите информацию о конфигурации системы.
¡
Для дисковода гибких дисков войдите в программу
настройки системы
и обновите соответствующие параметры дисковода
гибких дисков
Diskette Drive A (
Дисковод гибких дисков A)
или
Diskette Drive B (
Дисковод гибких дисков B)
,
чтобы
отразить размер и емкость нового дисковода гибких дисков.
¡
Если в качестве второго дисковода устанавливается ленточный накопитель, отличный от EIDE, следует установить для
параметра
Дисковод гибких дисков B
значение Not Installed (Не установлен).
¡
Для дисковода CD-ROM EIDE и ленточных накопителей EIDE следует установить для параметра Дисковод (0 или 1) в
разделе Дисководы: дополнительный значение Авто. Дополнительную информацию см. в "
Основной дисковод n и
дополнительный дисковод n
".
14.
Проверьте корректность функционирования системы при помощи
Диагностики Dell
.
1
Крепление
2
Вырезы (2)
1
Интерфейсный кабель
лентопротяжного механизма
2
Разъем интерфейса
3
Кабель энергопитания (постоянный
ток)
4
Входной разъем энергопитания
