При подключении кабеля интерфейса к дисководу следует убедиться в том, что цветная полоска на кабеле совмещена с контактом 1 на
разъеме интерфейса. Местоположение контакта 1 можно определить по документации, прилагаемой к дисководу.
При отключении интерфейсного кабеля от системной платы следует убедиться, что фиксирующие лапки на разъеме кабеля перед
отсоединением нажаты. При подключении кабеля интерфейса к системной плате следует убедиться, что фиксирующие лапки со щелчком
встали на место и кабель надежно зафиксирован в разъеме на системной плате.

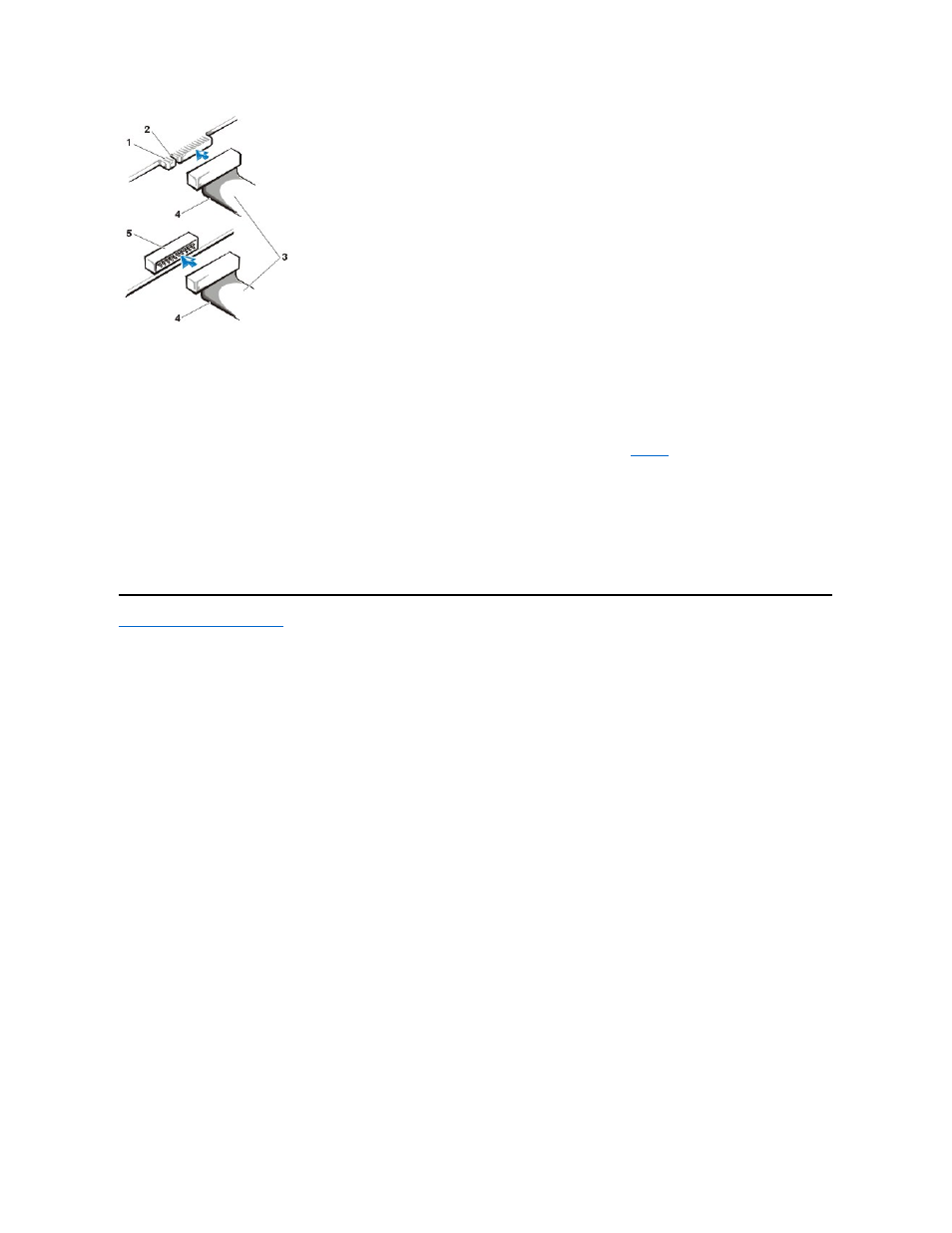

Большинство интерфейсных разъемов имеют устройство для корректной установки на место; это вырез или пропущенный контакт на
одном разъеме, совпадающий с выступом или с заполненным отверстием на другом разъеме (см.
Рис. 14 ). Такое устройство разъема
гарантирует, что провод контакта 1 кабеля (помеченный цветной полоской вдоль одного края кабеля) будет соответствовать контакту 1
разъема.
Контакт 1 разъема на системной плате или карте обычно обозначается напечатанной трафаретным способом непосредственно на плате
или карте цифрой "1".
ВНИМАНИЕ! При подключении кабеля интерфейса не следует переворачивать кабель интерфейса (не уводите цветную
полоску от контакта 1 разъема). Переворот кабеля препятствует работе дисковода и может привести к повреждению
контроллера, или дисковода, или даже обоих.
Назад на страницу Содержание
1 Краевой разъем на дисководе
2 Вырез
3 Интерфейсный кабель
4 Цветная полоска
5 Штырьковый разъем на дисководе
