микропроцессор (см. рис. 2 ). Затем извлеките микропроцессор из гнезда. Оставьте рычаг в открытом положении, чтобы гнездо
было готово для установки нового микропроцессора.

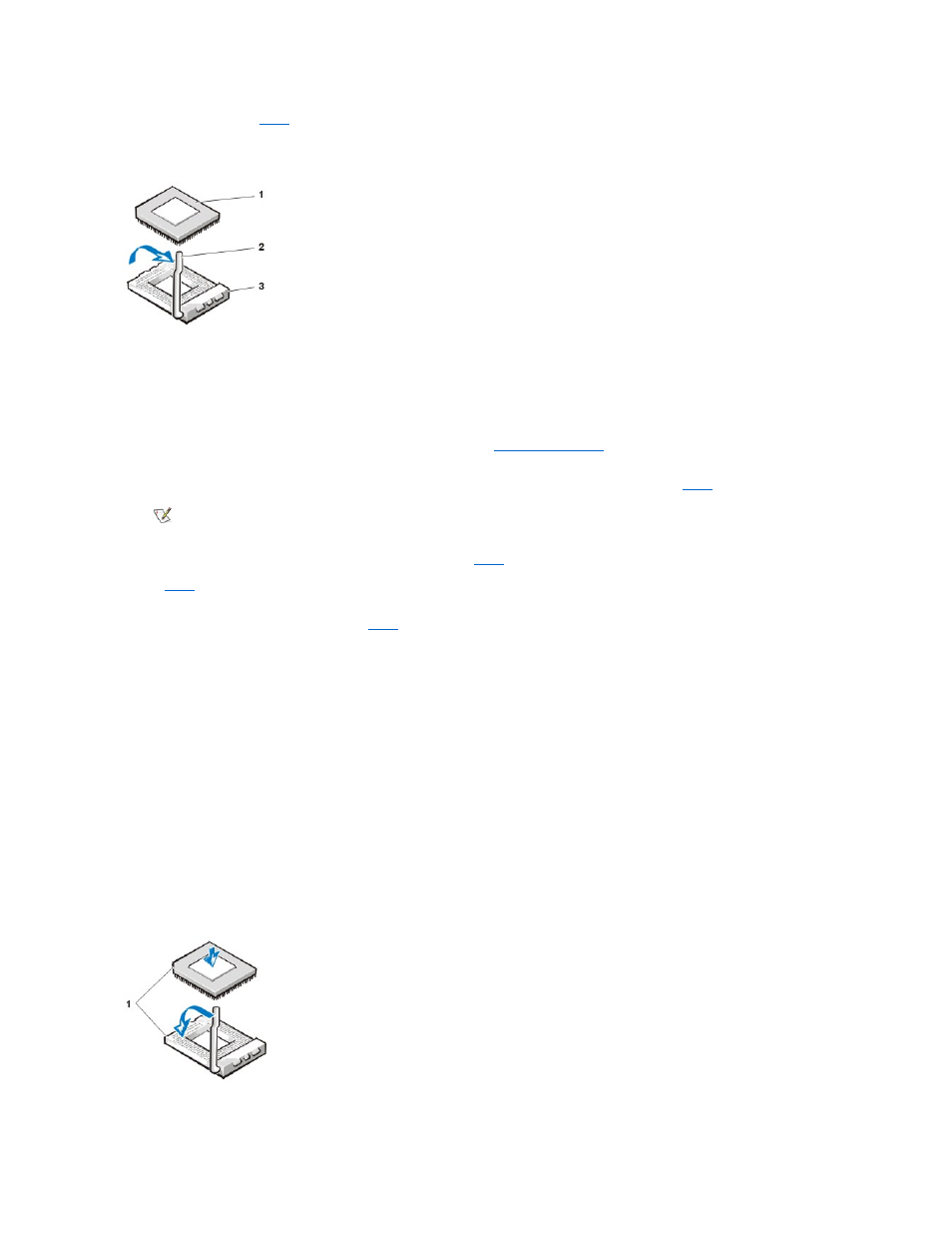

Рис. 2. Снятие микропроцессора
6. Распакуйте новый микропроцессор.
ВНИМАНИЕ! Прикоснитесь к неокрашенной металлической поверхности на задней панели компьютера.
ВНИМАНИЕ! Будьте осторожны, чтобы не погнуть штыри при распаковке микропроцессора. Изгиб штырей может
вывести микропроцессор из строя.
Если какой-либо штырек кажется погнутым, обратитесь к разделу " Как получить помощь ", где находятся инструкции по получению
технической помощи.
7. Совместите угол микропроцессора со штырьком 1 с углом гнезда микропроцессора под штырек 1 (см. рис. 3 ).
Угол микропроцессора, где расположен штырек 1, скошен (см. рис. 3 ).
На рис. 3 , угол гнезда микропроцессора, где расположен штырек 1, помечен меткой "1" и является передним левым углом гнезда,
если Вы смотрите на компьютер спереди.
8. Установите микропроцессор в гнездо (см. рис. 3 ).
ВНИМАНИЕ: Необходимо правильно установить микропроцессор в гнездо, чтобы предотвратить выход из строя
микросхемы и компьютера после его включения.
a. Если рычаг не освобождает гнездо полностью, переведите его в такое положение, когда гнездо готово к установке
микропроцессора.
b. При совмещении углов (под штырек 1) микропроцессора и гнезда нужно совместить штырьки микросхемы
микропроцессора с отверстиями гнезда.
c. Слегка опустите микросхему микропроцессора в гнездо и убедитесь, что штырьки входят в соответствующие отверстия.
Так как гнездо микропроцессора не требующее усилия при установке, не применяйте силу (это может вызвать изгиб
штырьков при неправильном совмещении микросхемы). После корректной установки микросхемы, осадите ее
минимальным усилием.
ВНИМАНИЕ: При установке микросхемы микропроцессора в гнездо убедитесь в том, что штырьки на всех
сторонах гнезда вошли в соответствующие отверстия. Будьте осторожны, чтобы не погнуть штырьки.
d. Когда микросхема полностью войдет в гнездо, поверните рычаг микропроцессора назад в сторону гнезда, так чтобы он
защелкнулся, фиксируя микросхему.
рис. 3. Установка микросхемы микропроцессора Chip
9. Распакуйте теплоотвод, входящий в комплект для модернизации.
1 Микросхема микропроцессора
2 Рычаг
3 Гнездо микропроцессора
ПРИМЕЧАНИЕ: Для правильной установки микропроцессора необходимо найти угол микропроцессора, где
расположен штырек 1.
1 Углы (под штырек 1) микросхемы микропроцессора и гнезда совмещены
