Со стороны передней части компьютера надавите наружу на две лапки с левой стороны отсека дисковода, чтобы освободить
крепление от корпуса (см. рис. 4). Затем поверните крепление вверх и выньте его из корпуса.

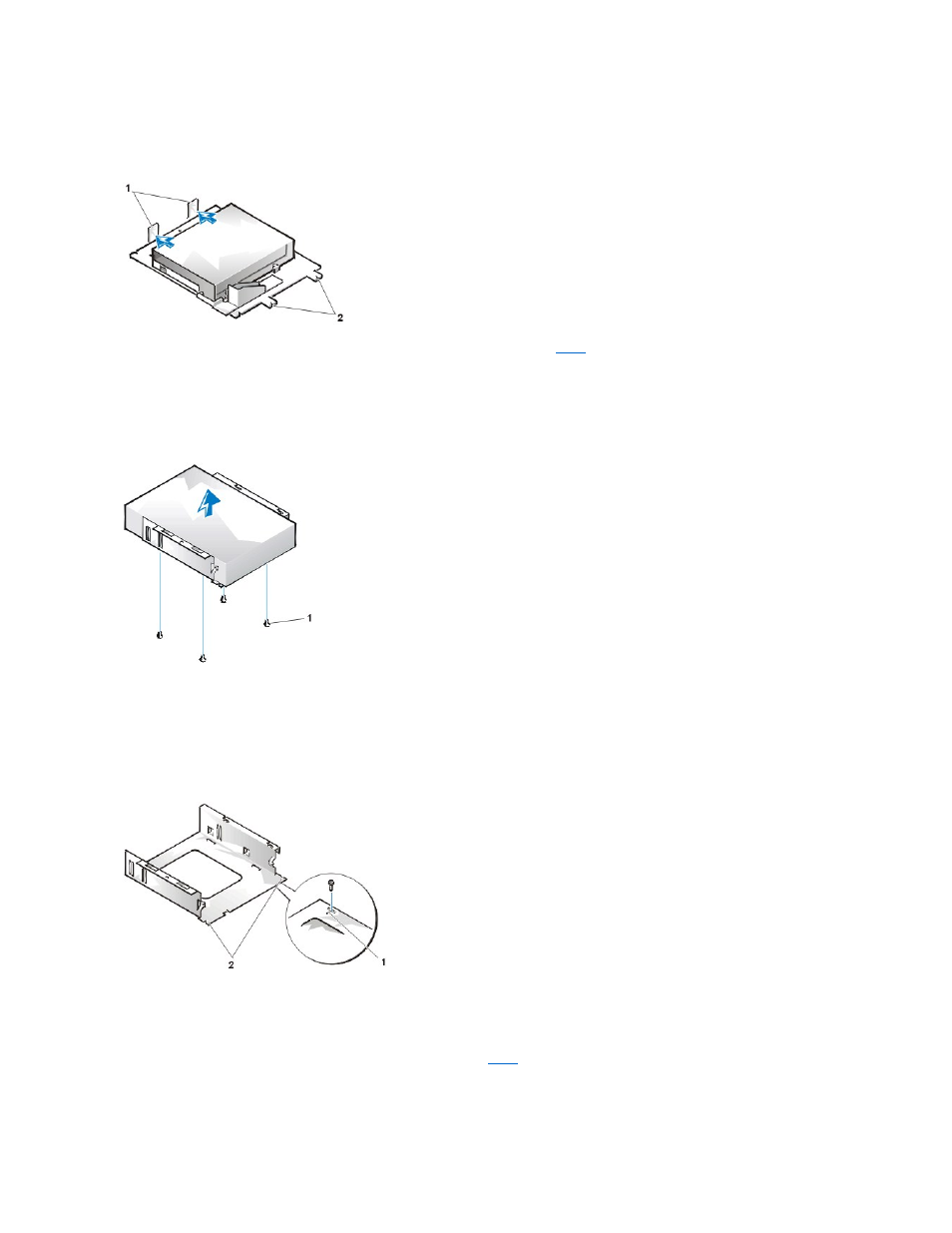

Рис. 4. Извлечение 3,5-дюймового дисковода гибких дисков с креплением
4. Поднимите крепление 5,25-дюймового дисковода прямо вверх из корпуса (см. рис. 5 ).
Если в отсеке уже стоит дисковод и производится его замена, убедитесь, что кабель энергопитания (постоянный ток) и кабель
интерфейса отключены от задней стороны дисковода до начала извлечения дисковода и крепления. Чтобы снять старый
дисковод с его крепления, переверните узел дисковода с креплением вверх дном и отвинтите четыре винта, которыми
крепление крепится к накопителю (см. рис. 5).
Рис. 5. Извлечение крепления 5,25-дюймового дисковода
5. Прикрепите крепление к новому дисководу.
a. Переверните дисковод вверх дном и определите местонахождение четырех отверстий для винтов по его периметру.
Положите крепление поверх дисковода таким образом, чтобы его конец с вырезами был вровень с передней частью
дисковода. Используйте пометки на креплении дисковода, для удобства совмещения отверстий для винтов дисковода с
отверстиями для винтов на креплении (см. Рис. 6).
Рис. 6. Установка дисковода на 5,25-дюймовое крепление дисковода
a. Чтобы гарантировать правильное положение дисковода по отношению к его креплению, следует вставить и затянуть все
четыре винта в порядке, указанном на отверстиях (отверстия помечены номерами "1" - "4").
6. Снова установите 5,25-дюймовый дисковод гибких дисков с креплением на шасси.
Выровняйте вырезы в передней части крепления дисковода (см. рис. 6 ) по передней части компьютера. На данном уровне
опустите узел с креплением вниз, прямо на место (см. рис. 7).
Рис. 7. Установка дисковода с креплением в отсек дисковода
1 Лапки (2)
2 Вырезы (2)
1 Винты (4)
1 Пометка
2 Вырезы
(2)
