Dell OptiPlex GX100 - Инструкция (Страница 26)

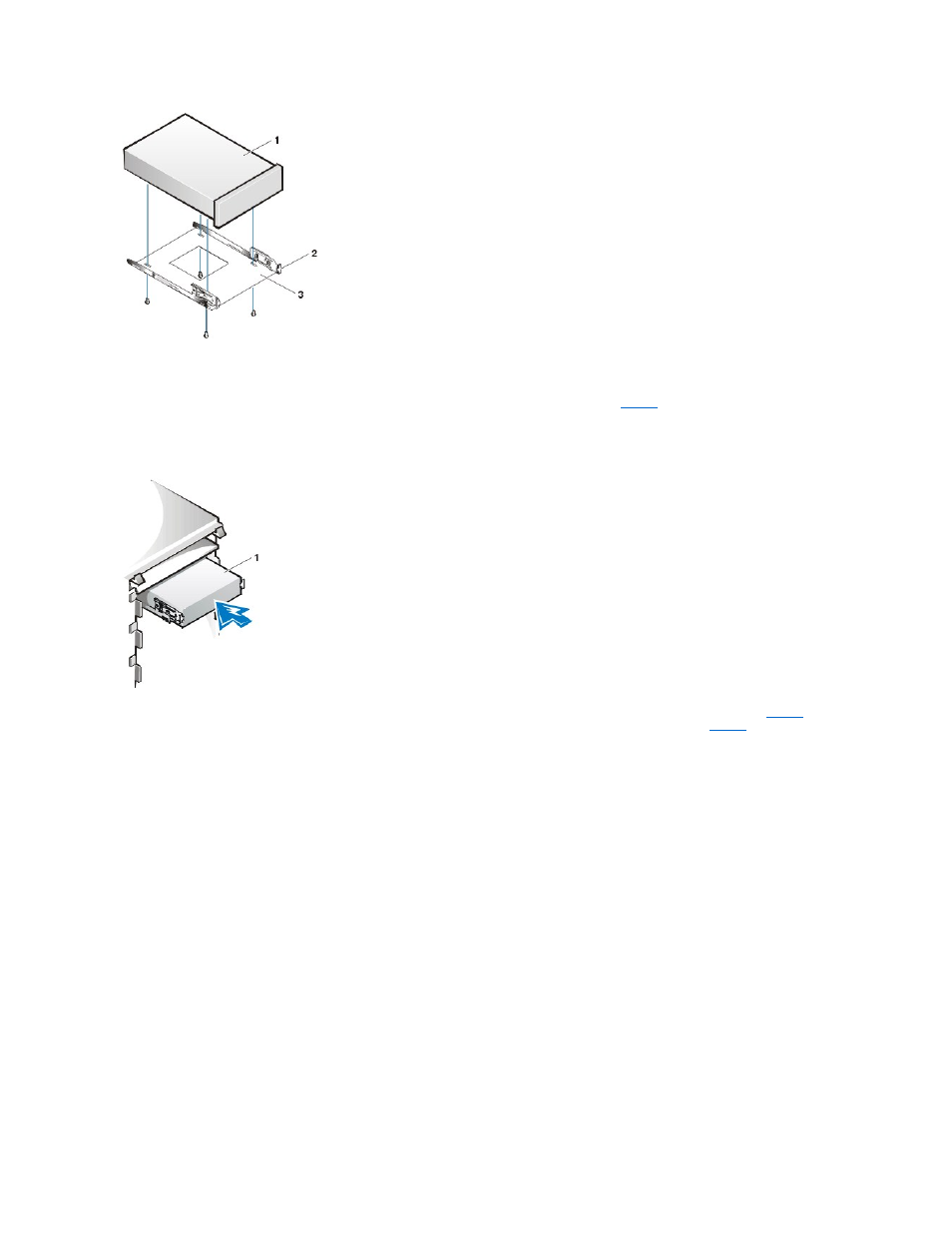

a. Чтобы гарантировать правильное положение дисковода по отношению к креплению, вставьте и затяните все четыре винта в
порядке, указанном на отверстиях (отверстия помечены номерами "1" - "4").
6. Плавно толкните дисковод в отсек до тех пор, пока он со щелчком не встанет на место (см. рис. 11 ).
Убедитесь, что обе лапки крепления со щелчком встали на место в отсеке дисковода.
Рис. 11. Установка дисковода с креплением в отсек дисковода
7. Подключите кабель энергопитания (постоянный ток) к разъему ввода энергопитания на задней стороне дисковода (см. рис. 12 ).
8. Подключите соответствующий кабель интерфейса к разъему интерфейса на задней стороне дисковода (см. рис. 12 ).
Если данная система поставляется с дисководом CD-ROM или ленточным накопителем, используйте свободный разъем на
имеющемся кабеле интерфейса. В остальных случаях следует использовать кабель интерфейса EIDE, поставляемый с
дисководом.
ВНИМАНИЕ! Совместите цветную полоску на кабеле с контактом 1 на разъеме интерфейса дисковода, чтобы избежать
возможного повреждения системы.
Рис. 12. Подключение кабелей дисковода гибких дисков или ленточного накопителя
1 5,25- дюймовый дисковод
2 Лапки крепления (2)
3 Крепление
1 5,25- дюймовый дисковод
