Платы расширения: Руководство пользователя системы Dell™ OptiPlex™ GX100
Общие сведения
В системах OptiPlex GX100 можно использовать как 32-битные платы расширения стандарта PCI (Peripheral Component Interconnect
[
Соединение периферийных компонентов]), так и 16-битные и 8-битные платами расширения стандарта ISA (Industry-Standard Architecture
[
архитектура промышленного стандарта]) в зависимости от корпуса и

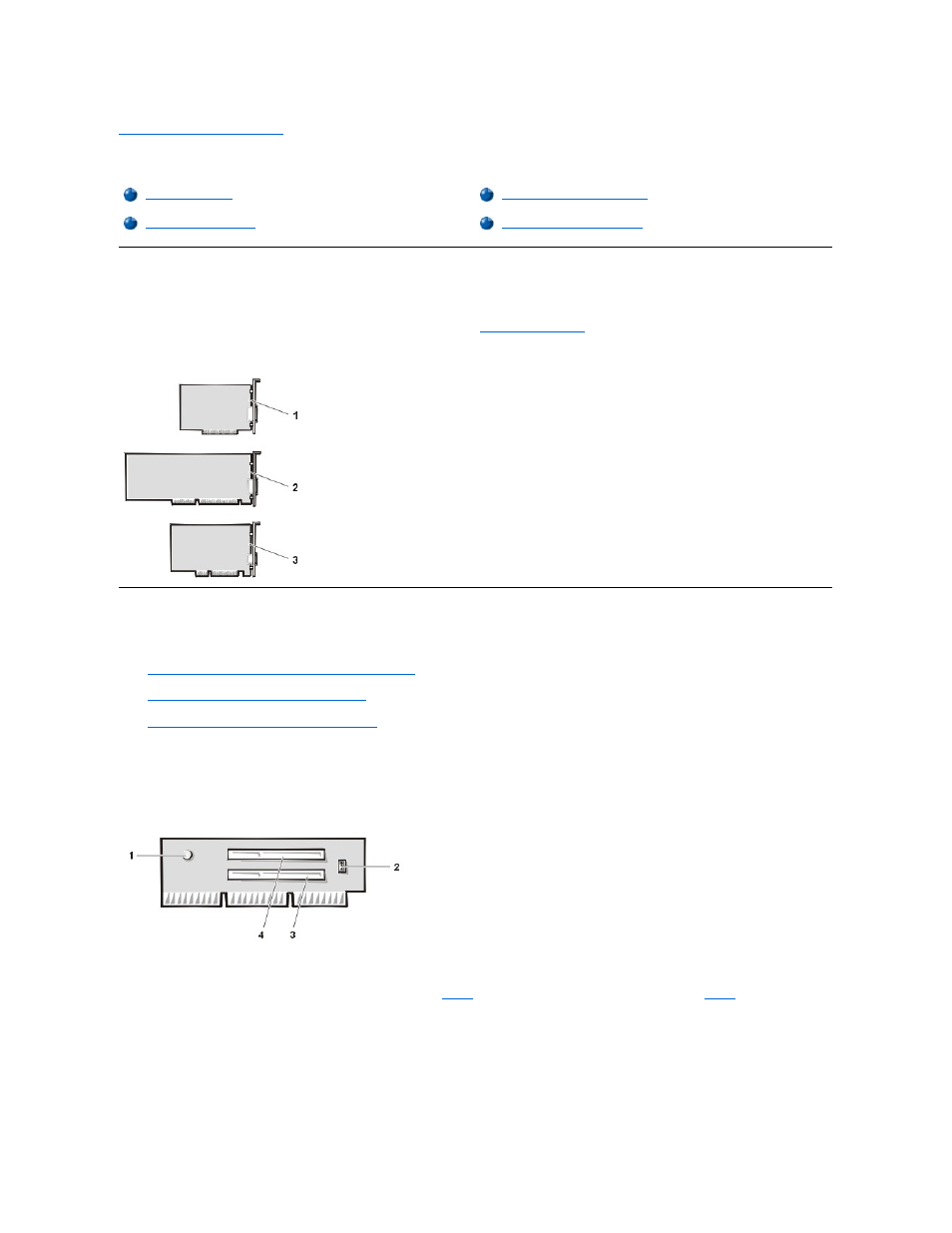

Платы расширения показаны на рис. 1.
Рис. 1. Платы расширения
Вертикальные платы
Разъемы для установки плат расширения находятся на вертикальной плате; вертикальные платы для разных корпусов различны:
l
Вертикальная плата для корпуса среднего размера
l
Вертикальная плата для плоского корпуса
l
Вертикальная плата для корпуса минибашни
Вертикальная плата для корпуса среднего размера
Вертикальная плата для корпуса среднего размера имеет два разъема для плат расширения PCI (см. рис. 2).
Рис. 2. Вертикальная плата для корпуса среднего размера
Вертикальная плата для плоского корпуса
Плоское шасси пригодно как для вертикальной платы PCI (см.
),
так и для вертикальной платы PCI/ISA (см.
).
Вертикальная
плата PCI предоставляет три гнезда для платы расширения PCI. Вертикальная плата PCI/ISA предоставляет одно расширительное
гнездо PCI, одно расширительное гнездо ISA и одно совместно используемое расширительное гнездо PCI/ISA.
Рис. 3. Вертикальная плата PCI плоского шасси
1 8-
битная плата расширения ISA
2 16-
битная плата расширения ISA
3 32-
битная плата расширения PCI
1
Дополнительный индикатор потребления энергии (AUX_LED)
2
Разъем дистанционного запуска по сети (WOL)
3
Разъем 1 платы расширения PCI (PCI1)
4
Разъем 2 платы расширения PCI (PCI2)
