5. Удалить крепление дисковода из шасси.
a. Если дисковод уже установлен на крепление, следует отсоединить кабель интерфейса и кабель энергопитания от задней
части дисковода.
b. Сжать лапки с каждой стороны крепления дисковода и продвинуть его вперед примерно на дюйм (см. Рис. 2 ).

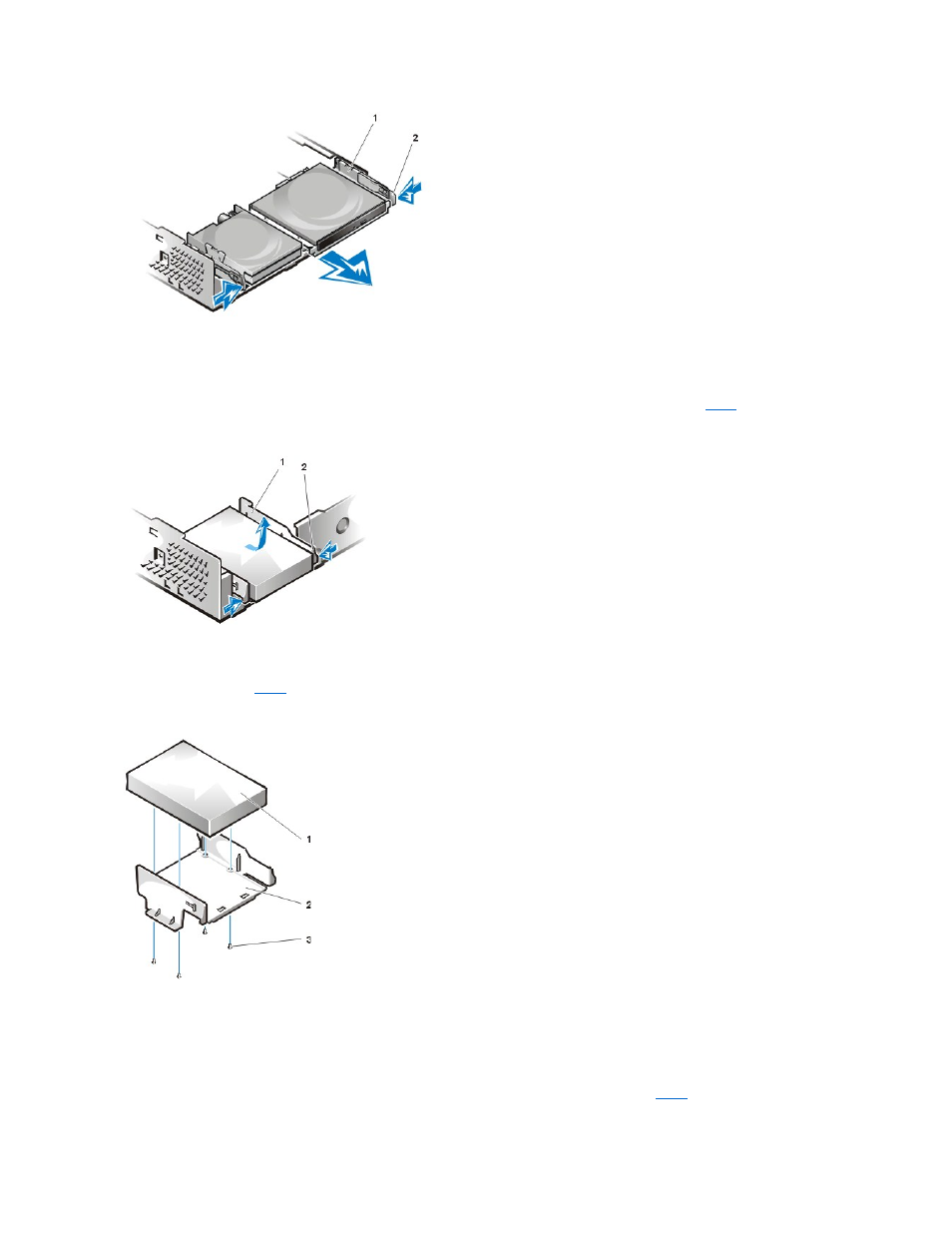

Рис. 2. Удаление крепления жесткого диска из шасси небольшого размера
c. Удалить крепление дисковода из шасси.
d. Если дисковод уже установлен на крепление, следует удалить четыре винта, которыми дисковод крепится к нижней части
крепления (см.
Рис. 3 ).
Рис. 3. Удаление жесткого диска из крепления жесткого диска
6. Закрепить новый дисковод на креплении дисковода при помощи четырех винтов (см. Рис. 3).
7. Снова установить крепление жесткого диска на шасси.
a. Установить крепление таким образом, чтобы лапки отпускания выступали примерно на дюйм за переднюю часть шасси, и
выровнять лапки по нижней части крепления по захватам шасси.
b. Затем плавно толкнуть крепление к задней части шасси, пока лапки не войдут в захваты (см. Рис. 4 ). Лапки отпускания
крепления также должны защелкнуться за переднюю часть шасси.
1 Опора дисковода
2 Лапки отпускания (2)
1 Крепление дисковода
2 Лапки отпускания (2)
1 Дисковод
2 Крепление дисковода
3 Винты (4)
