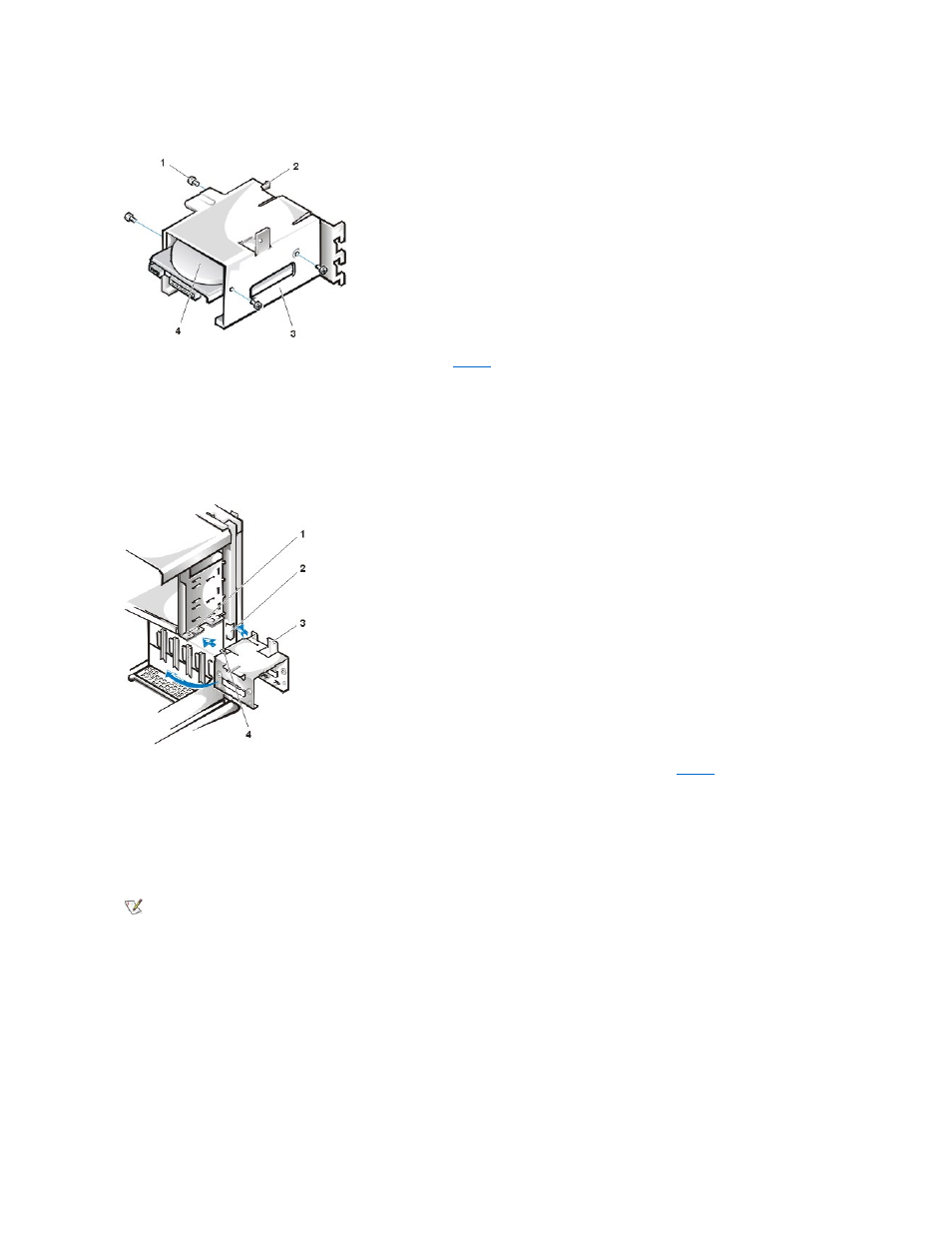

Рис. 10. Установка 1,6-дюймового жесткого диска на крепление
7. Снова установить крепление жесткого диска на шасси (см. Рис. 11 ).
a. Вставить закрепляющие лапки в гнезда шасси таким образом, чтобы лапки были закреплены в гнездах.
b. Затем повернуть крепление к нише дисковода и установить скользящие лапки крепления на направляющие салазки ниши
дисковода.
c. Плавно толкнуть крепление на место и снова установить винты, удаленные на шаге 4.
Рис. 11. Установка жесткого диска на крепление в шасси
8. Подключить кабель энергопитания к разъему ввода энергопитания на задней стороне дисковода (см. Рис. 12 ).
Проверить все разъемы, чтобы убедиться, что они надлежащим образом соединены и правильно установлены.
9. Подключить один из разъемов для устройств на кабеле EIDE к 40-штырьковому разъему интерфейса на задней части жесткого
диска.
ВНИМАНИЕ: Нужно совместить цветную полоску на кабеле EIDE с контактом 1 на разъеме интерфейса дисковода,
чтобы избежать возможного повреждения системы.
Рис. 12. Подсоединение кабелей к жесткому диску
1 Винты (4)
2 Скользящие лапки
3 Крепление дисковода
4 1,6- дюймовый дисковод
1 Направляющие салазки ниши дисковода
2 Гнезда шасси
3 Закрепляющие лапки
4 Скользящие лапки
ПРИМЕЧАНИЕ: В системах с жесткими дисками превышающим 2 Гбайт, следует создать основной раздел 2 Гбайт и
подразделить оставшуюся емкость на разделы по 2 Гбайт или менее. Например, система с жестким диском 2,5 Гбайт
может иметь основной раздел 2 Гбайт (диск C) и дополнительный раздел 500 Мбайт (диск D). Жесткие диски должны
разбиваться таким образом, так как операционные системы на базе MS-DOS (включая Windows NT) при использовании 16
битовой системы таблицы размещения файлов [FAT]) не поддерживают разделов дисковода, превышающих 2 Гбайт.
