Инструкция по эксплуатации Dell OptiPlex GX100
Страница 59
показан вид системы со снятой крышкой в корпусе среднего размера, плоском корпусе и корпусе минибашни
соответственно.

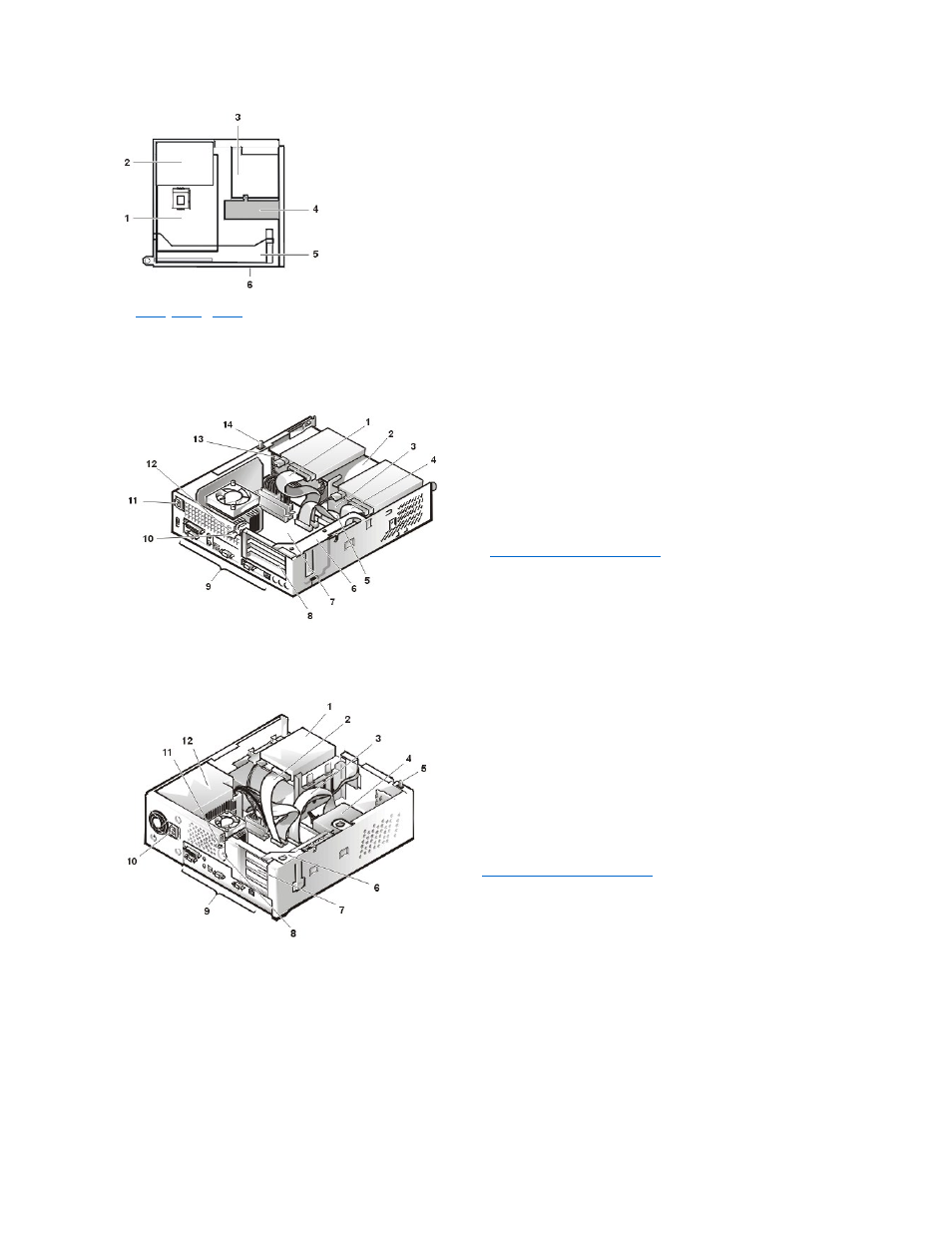

Рис. 4. Система в корпусе среднего размера - вид изнутри
Рис. 5. Система в плоском корпусе - вид изнутри
Рис. 6. Система в корпусе минибашни - вид изнутри
1
Системная плата
2
Источник энергопитания
3
Отсек дисковода
4
Внутреннее крепление жесткого диска
5
Каркас платы расширения
6
Нижняя часть компьютера
1
Интерфейсный кабель дисковода CD-ROM
2
Доступные извне верхние отсеки
3
Жесткий диск
4
Интерфейсный кабель дисковода гибких дисков
5
Интерфейсный кабель жесткого диска
6
Каркас платы расширения
7
Системная плата
8
Гнезда платы расширения
9
Порты и разъемы ввода/вывода
10
Розетка переменного тока
11
Гнездо защитного кабеля
12
Источник питания
13
Переключатель проникновения в шасси
1
Дисковод гибких дисков в верхнем отсеке
2
Интерфейсный кабель дисковода гибких дисков
3
Интерфейсный кабель жесткого диска
4
Жесткий диск
5
Переключатель проникновения в шасси
6
Каркас платы расширения
7
Гнезда платы расширения
8
Гнездо защитного кабеля
9
Порты и разъемы ввода/вывода
10
Розетка переменного тока
11
Кольцо для висячего замка
12
Источник энергопитания
