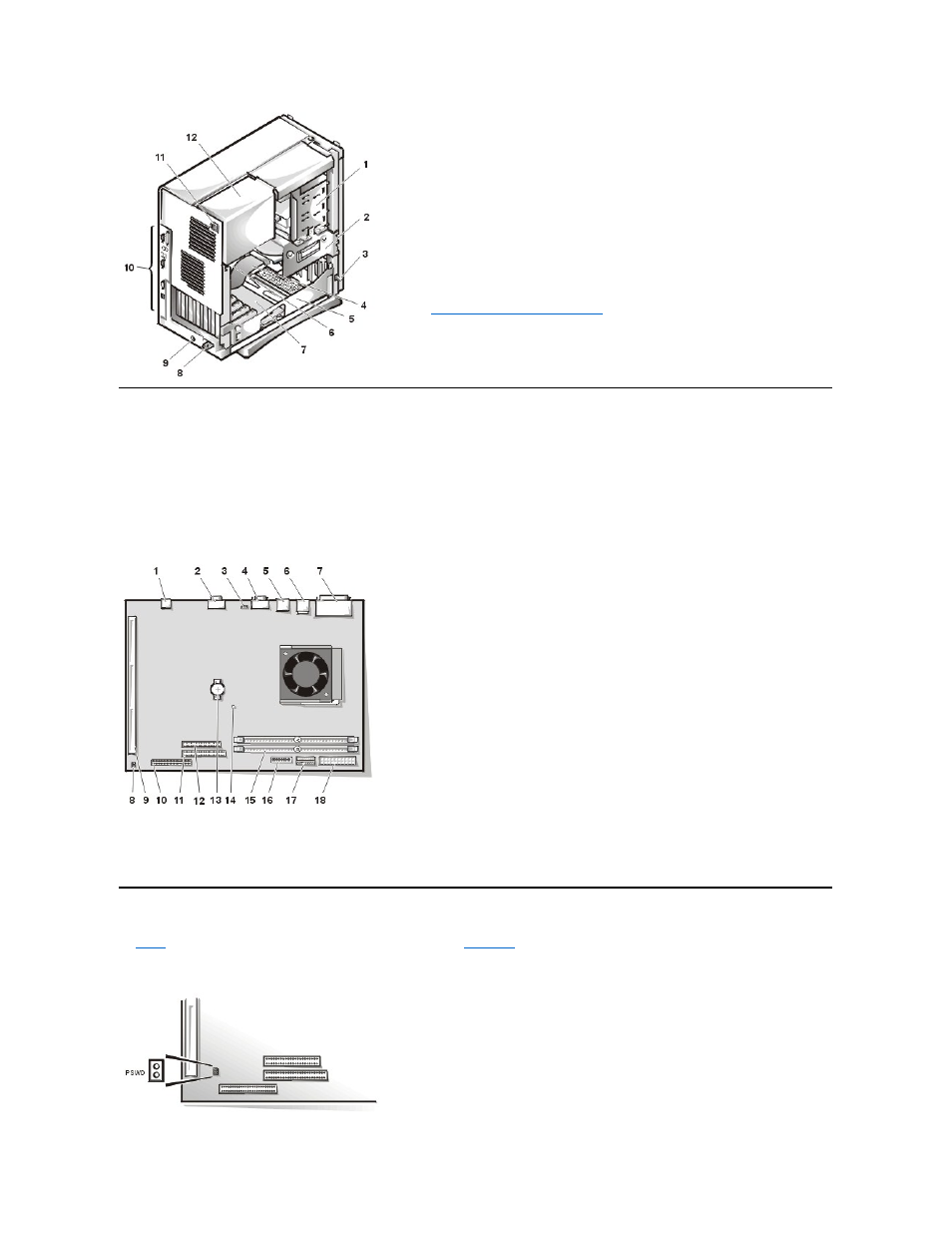

Компоненты системной платы
На рис. 7 показаны компоненты системной платы и расположение гнезд и разъемов на ней.
Рис. 7. Компоненты системной платы
Перемычки системной платы
показано размещение перемычек на системной плате. B
перечислены перемычки системной платы и их установки.
Рис. 8. Перемычки системной платы
1
Внешний отсек дисковода
2
Внутренний отсек дисковода
3
Переключатель проникновения в шасси
4
Интерфейсный кабель жесткого диска
5
Каркас платы расширения
6
Системная плата
7
Вертикальная плата
8
Кольцо для висячего замка
9
Гнездо защитного кабеля
10
Порты и разъемы ввода/вывода
11
Розетка переменного тока
12
Источник энергопитания
1
Разъем сетевой интерфейсной платы
2
Разъем монитора
3
Разъем вентилятора
4
Разъем последовательного порта 2
5
Разъемы USB (2)
6
Разъем клавиатуры (нижний) и мыши (верхний)
7
Разъемы параллельного порта (верхний) и последовательного порта 1
(
нижний)
8
Перемычки системной платы
9
Разъем вертикальной платы
10
Разъем IDE1
11
Разъем IDE2
12
Разъем дисковода гибких дисков/ленточного накопителя
13
Аккумулятор
14
Дополнительный индикатор потребления энергии
15
Разъемы модулей памяти DIMM (2)
16
Разъем панели управления
17 3,3-
вольтовый разъем энергопитания
18
Разъем энергопитания (постоянный ток)
