Инструкция по эксплуатации Dell OptiPlex GX100
Страница 47
1.
При замене жесткого диска, на котором находятся данные, которые желательно сохранить, следует убедиться до продолжения
процедуры, что сделана резервная копия файлов.
2.
Подготовить дисковод к установке.
ВНИМАНИЕ: Следует заземлиться прикосновением к неокрашенной металлической части на задней стороне
компьютера.
ВНИМАНИЕ: Распаковывая дисковод, не следует ставить его на твердую поверхность, чтобы не повредить его.
Лучше ставить дисковод на поверхность типа мягкой пластиковой подложки, которая обеспечит ему достаточную
амортизацию.
Проверить документацию, поставляемую с дисководом, чтобы убедиться, что дисковод сконфигурирован для данной
компьютерной системы.
3.
Снять крышку компьютера
.
4.
Удалить крепление дисковода из шасси.
a.
Если дисковод уже установлен на крепление дисковода, следует отсоединить кабель EIDE и кабель энергопитания
(
постоянный ток) от дисковода.
b.
Удалить винт, которым крепление жесткого диска фиксируется к нише дисковода на шасси.
c.
Взять крепление и повернуть его из шасси, пока скользящие лапки не освободят направляющие салазки ниши дисковода (см.
Рис. 6). Слегка поднять крепление, чтобы освободить его закрепляющие лапки из гнезд шасси.

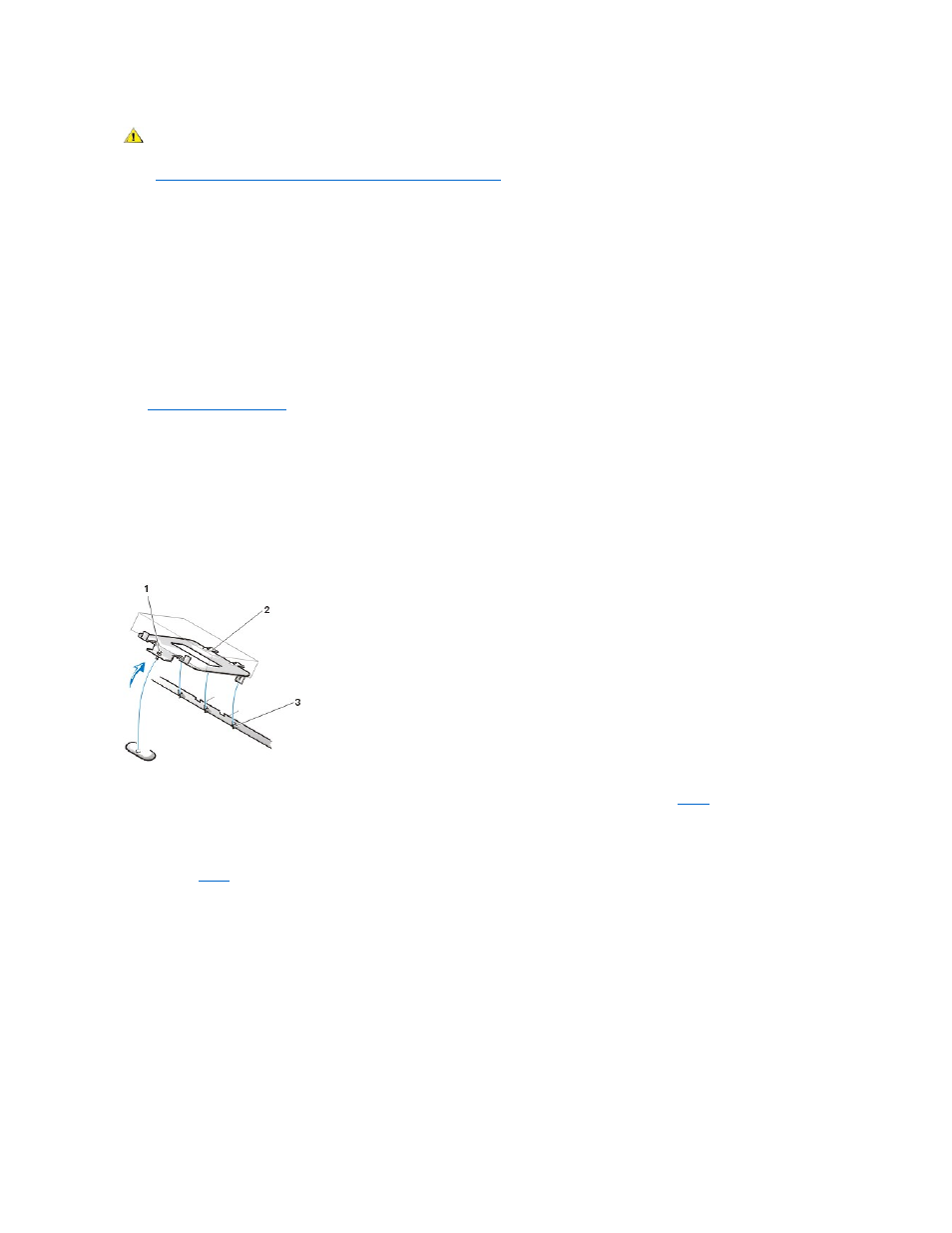

Рис. 6. Удаление крепления жесткого диска
5.
Плавно толкнуть дисковод в выбранный отсек крепления, ориентируя его таким образом, чтобы разъемы на задней стороне
дисковода были повернуты к задней стороне шасси при повторной установке крепления на место (см.
6.
Совместить четыре отверстия для винтов на дисководе и креплении. Вставить и затянуть винты, которые входят в комплект для
модернизации.
a.
Если дисковод устанавливается в 1,6-дюймовый отсек, следует использовать четыре отверстия для винтов сбоку крепления
(
см.
).
b.
Если дисковод устанавливается в 1-дюймовый отсек, следует использовать четыре отверстия для винтов снизу крепления.
Рис. 7. Установка 1,6-дюймового жесткого диска на крепление
ВНИМАНИЕ! Чтобы избежать поражения электрическим током, следует выключить компьютер и периферийные
устройства, отсоединить их от розеток энергопитания и затем подождать как минимум 5 секунд, прежде чем снять
крышку компьютера. Также перед установкой дисковода следует изучить другие меры предосторожности: см.
"
Безопасность прежде всего - для Вас и Вашего компьютера
".
1
Невыпадающий винт
2
Лапки на задней стороне крепления дисковода (2)
3
Гнезда на основании перегородки шасси (3)
