Обзор главного экрана Диагностики Dell
При выборе пункта Выбор тестируемых устройств в меню диагностики появится главный экран диагностики (см. рис. 4 ). На нем
перечислены группы устройств для диагностических тестов, устройства, входящие в выбранную группу устройств и можно выбрать
категории меню. Отсюда можно получить доступ к главным экранам.
Информация на главном экране диагностики представлена в следующих областях:
l Две строки в верхней части экрана определяют номер версии Диагностики Dell.
l На левой стороне экрана в области Device Groups (Группы устройств) перечислены группы диагностических тестов в порядке, в
котором они будут идти при выборе опции All (Все) из категории меню Run Tests (Запустить тесты). Нажимайте клавиши со
стрелками вверх или вниз, чтобы выделить группу тестируемых устройств.
l
С правой стороны экрана в области Devices for Highlighted Group (Устройства для выделенной группы) перечислено
обнаруженное аппаратное обеспечение и некоторые из соответствующих установок.
l Две строки в нижней части экрана составляют область меню. В первой строке перечислены категории, которые можно выбрать;
нажимайте клавиши со стрелками вправо и влево, чтобы выделить категорию меню. Во второй строке находится информация о
выделенной в данный момент категории меню.

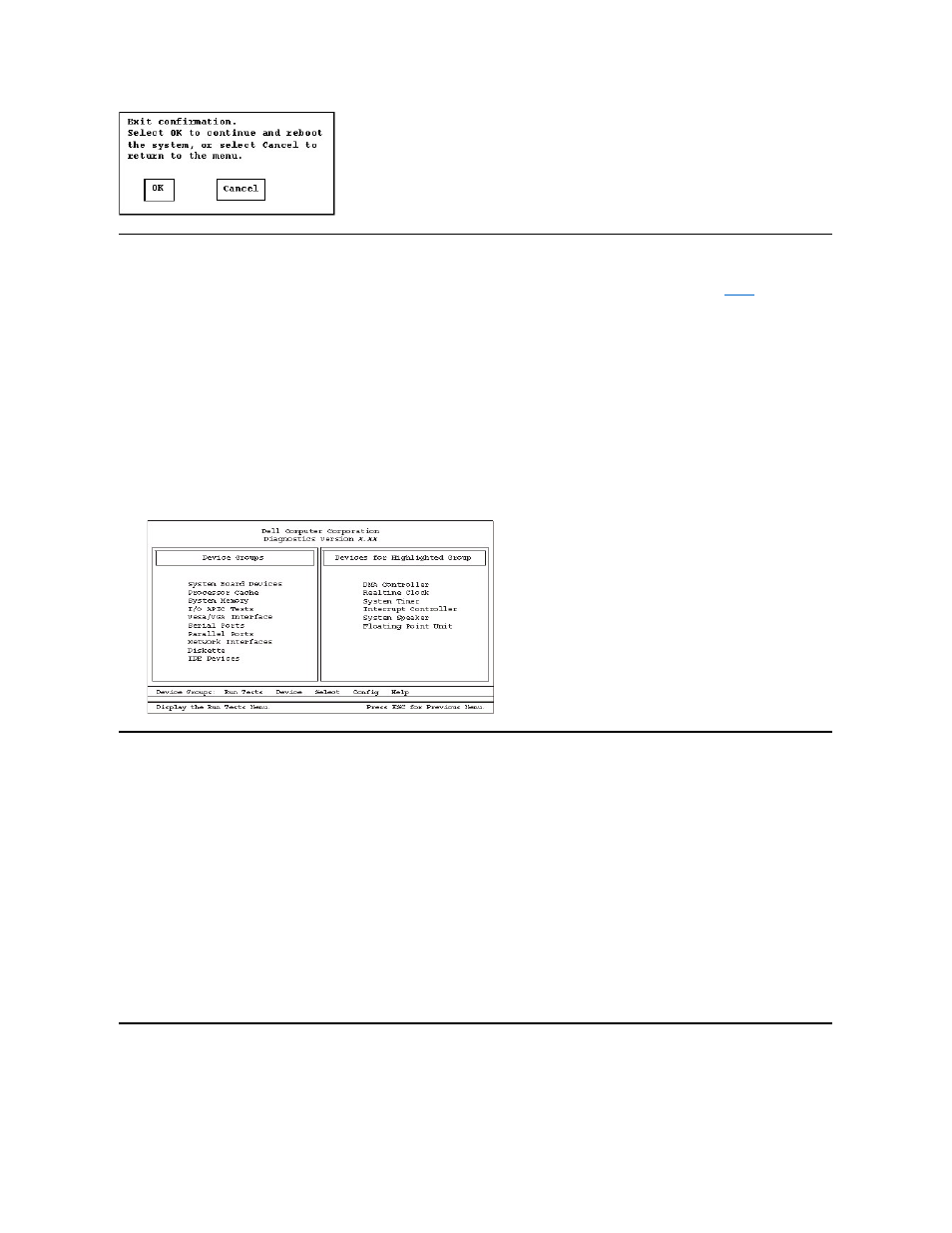

Рис. 4. Главный экран Диагностики Dell
Подтверждение информации о конфигурации системы
При загрузке системы с диагностической дискеты программа диагностики проверяет информацию о конфигурации системы и
отображает ее в области Группы устройств на главном экране.
Существуют следующие источники информации о конфигурации для диагностики:
l Установки информации о конфигурации системы (хранятся в энергонезависимой оперативной памяти [NVRAM]), которая была
выбрана при использовании программы настройки системы
l
Тесты распознавания микропроцессора, видеоконтроллера, контроллера клавиатуры и других основных компонентов
l Временно хранящаяся в ОЗУ информация о конфигурации базовой системы ввода/вывода (BIOS)
Не стоит беспокоиться, если в области Группы устройств отсутствуют названия некоторых компонентов или устройств, которые, как
Вам известно, входят в Вашу систему. Например, в перечне может не быть принтера, хотя известно, что он подключен к компьютеру.
Вместо этого принтер может быть обозначен как параллельный порт. Компьютер распознает параллельный порт как LPT1 - адрес,
который сообщает компьютеру, куда следует отправлять исходящую информацию и откуда поступает входящая информация. Так как
данный принтер является параллельным связным устройством, компьютер распознает его адресу LPT1 и определяет его в качестве
параллельного порта. Можно произвести тестирование подключения принтера при помощи тестов группы Parallel Ports (Параллельные
порты).
Как пользоваться Диагностикой Dell
Шесть обширных управляемых с помощью меню категорий встроенной справки содержат инструкции по использованию программы и
пояснения к каждому пункту меню, группе тестов, подтестам и результатам тестов. Чтобы войти в меню Help (Справка), выполните
следующие действия:
