Инструкция по эксплуатации Dell OptiPlex GX100
Страница 64
4.
Плавно вытолкните каркас платы расширения из корпуса.
5.
Поднимите каркас платы расширения вверх и выньте из корпуса.
Чтобы установить каркас платы расширения обратно в плоский корпус, выполните следующие действия:
1.
Совместите гнезда с левой стороны каркаса платы расширения с лапками на боковой и нижней частях корпуса (фиксирующий
рычаг находится в вертикальном положении) (см.
Плавно толкните каркас платы расширения на место.
2.
Поверните фиксирующий рычаг вниз, пока он не захватит верхнюю часть корпуса. Убедитесь, что вертикальная плата полностью
установлена в разъем RISER на системной плате.
3.
Снова подключите все кабели, которые были удалены на
предшествующей процедуры.
Снятие и установка каркаса платы расширения в корпусе минибашни
Чтобы снять каркас платы расширения в корпусе минибашни, выполните следующие действия.
1.
Снимите крышку компьютера в соответствии с указаниями раздела "
Снятие и установка крышки компьютера
".
2.
Проверьте все кабели, подключенные к платам расширения через отверстия задней панели. Отключите все кабели, которые не
достанут до того места, куда каркас будет положен после извлечения из корпуса.
3.
Определите местоположение фиксирующего рычага (см. рис. 13). Поверните рычаг вверх, пока он не займет вертикальное
положение.

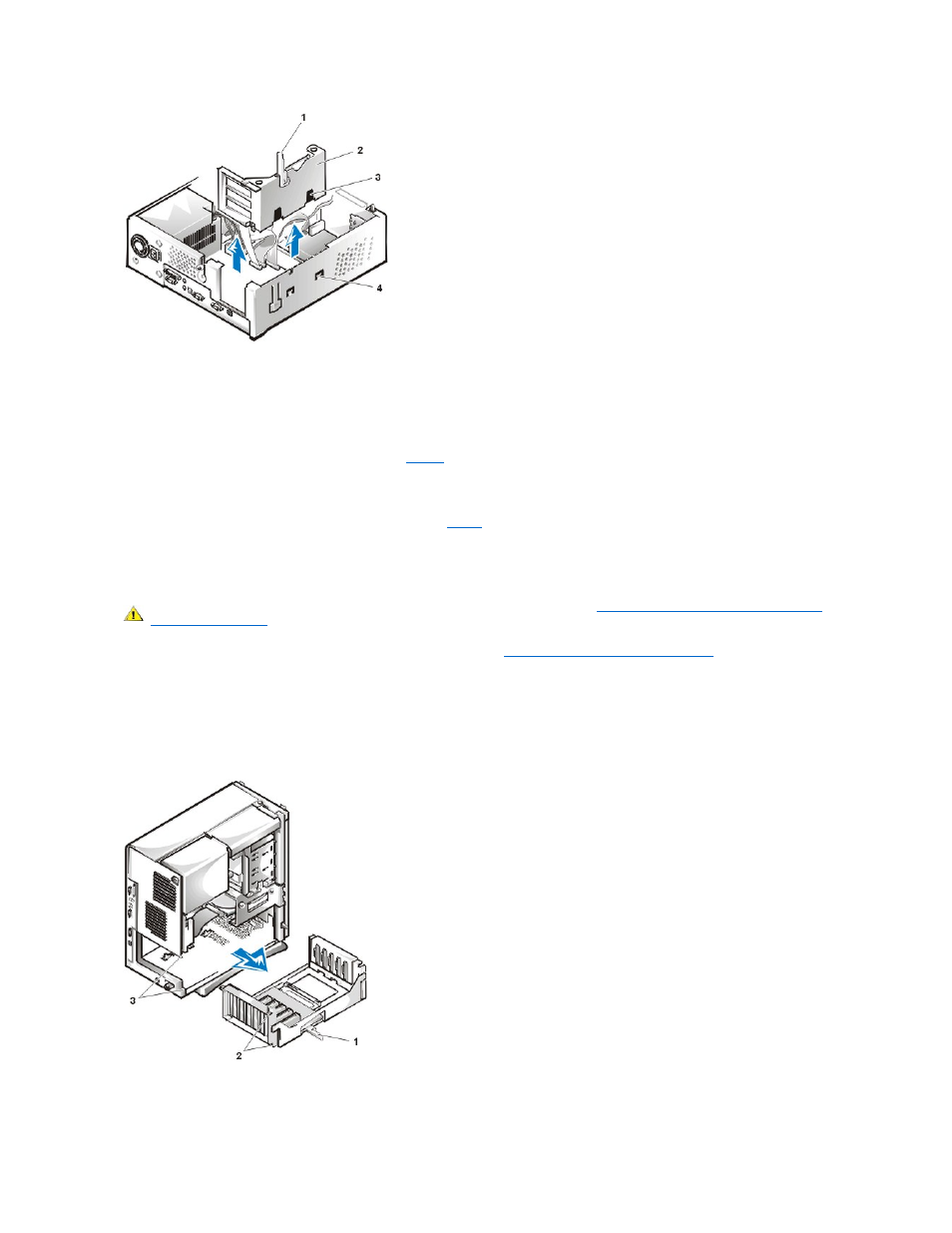

Рис. 13. Снятие каркаса платы расширения в корпусе минибашни
4.
Плавно вытолкните каркас платы расширения из корпуса.
5.
Поднимите каркас платы расширения вверх и выньте из корпуса.
1
Фиксирующий рычаг
2
Каркас платы расширения
3
Гнезда (2)
4
Лапка
ОСТОРОЖНО! Перед снятием крышки компьютера ознакомьтесь с разделом "
Безопасность прежде всего - для Вас и
Вашего компьютера
".
1
Фиксирующий рычаг
2
Лапки (2)
3
Гнезда (2)
