Инструкция по эксплуатации Dell OptiPlex GX100
Страница 48
7.
Снова установить крепление жесткого диска на шасси.
a.
Вставить закрепляющие лапки в гнезда шасси таким образом, чтобы лапки были закреплены в гнездах.
b.
Затем повернуть крепление к нише дисковода и установить скользящие лапки крепления на направляющие салазки ниши
дисковода.
c.
Плавно толкнуть крепление на место и снова установить винты, удаленные на шаге 4.
8.
Подключить кабель энергопитания к разъему ввода энергопитания на задней стороне дисковода (см.
).
Проверить все разъемы, чтобы убедиться, что они надлежащим образом соединены и правильно установлены.
9.
Подключить один из разъемов для устройств на кабеле EIDE к 40-штырьковому разъему интерфейса на задней части жесткого
диска.
ВНИМАНИЕ: Нужно совместить цветную полоску на кабеле EIDE с контактом 1 на разъеме интерфейса дисковода,
чтобы избежать возможного повреждения системы.

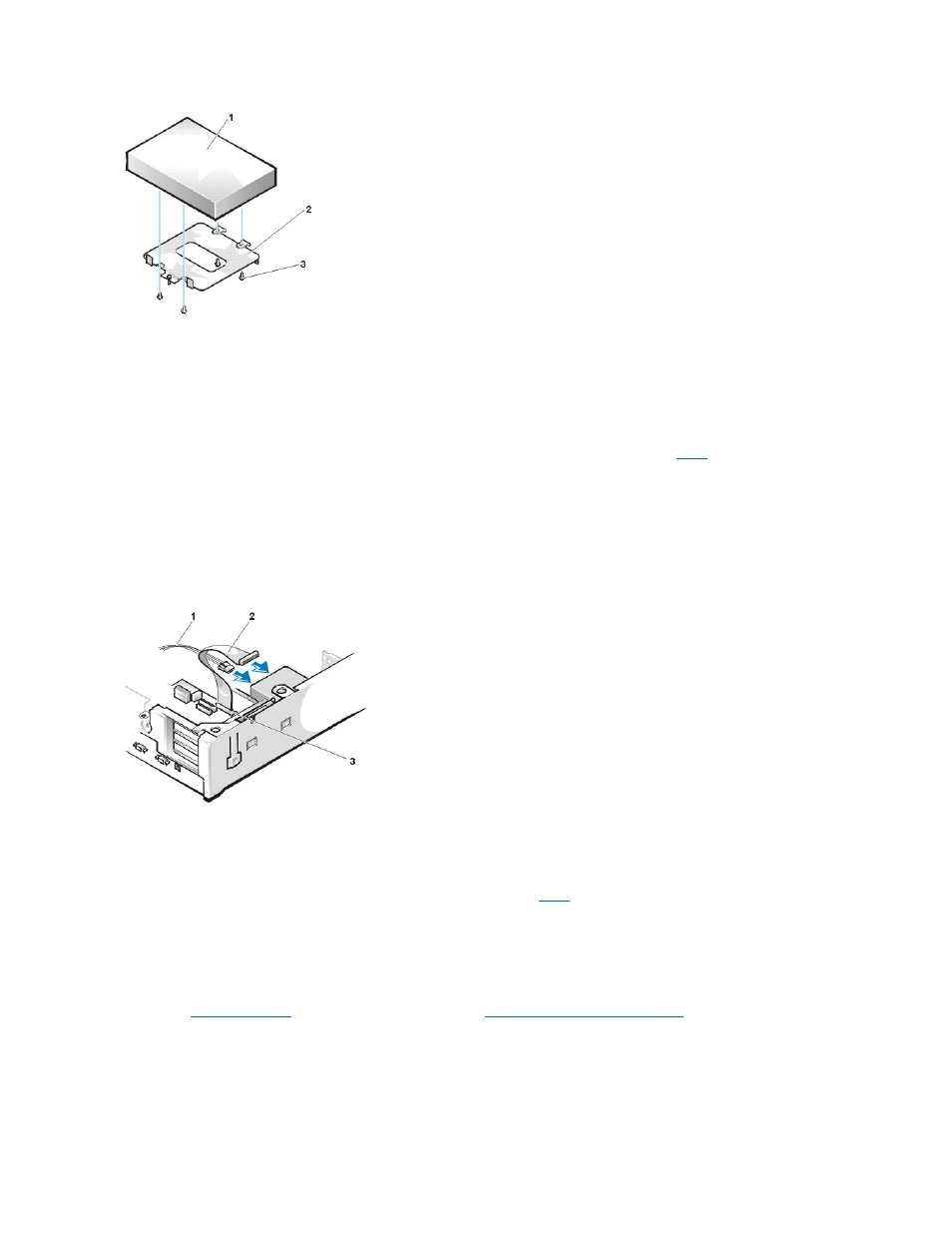

Рис. 8. Подсоединение кабелей к жесткому диску
10.
Если это еще не сделано, следует подключить другой конец кабеля EIDE к разъему IDE1 на системной плате.
ВНИМАНИЕ: Нужно совместить цветную полоску на кабеле EIDE с контактом 1 на разъеме IDE1, чтобы избежать
возможного повреждения системы.
Чтобы определить местоположение разъема IDE1 на системной плате, см.
Рис. 7
в разделе "Внутри Вашего компьютера".
11.
Снова установить на место крышку компьютера. Затем снова подключить компьютер и периферийные устройства к розеткам
энергопитания и включить систему.
12.
Если устанавливаемый дисковод является основным, следует вставить загрузочную дискету в дисковод A.
13.
Включить компьютерную систему.
14.
Войти в
Настройку системы
и обновить соответствующую опцию
Primary Drive (
Основной дисковод)
(0
или 1).
15.
После обновления установок программы настройки системы следует перезагрузить систему.
16.
Осуществить разбиение диска и его логическое форматирование до перехода к следующему шагу.
Инструкции см. в документации по своей операционной системе.
1
Жесткий диск
2
Крепление
3
Винты (4)
1
Кабель энергопитания
2
Кабель EIDE
3
Разъем IDE1
