Вертикальная плата для корпуса минибашни, Рис. 4 – Инструкция по эксплуатации Dell OptiPlex GX100
Страница 36

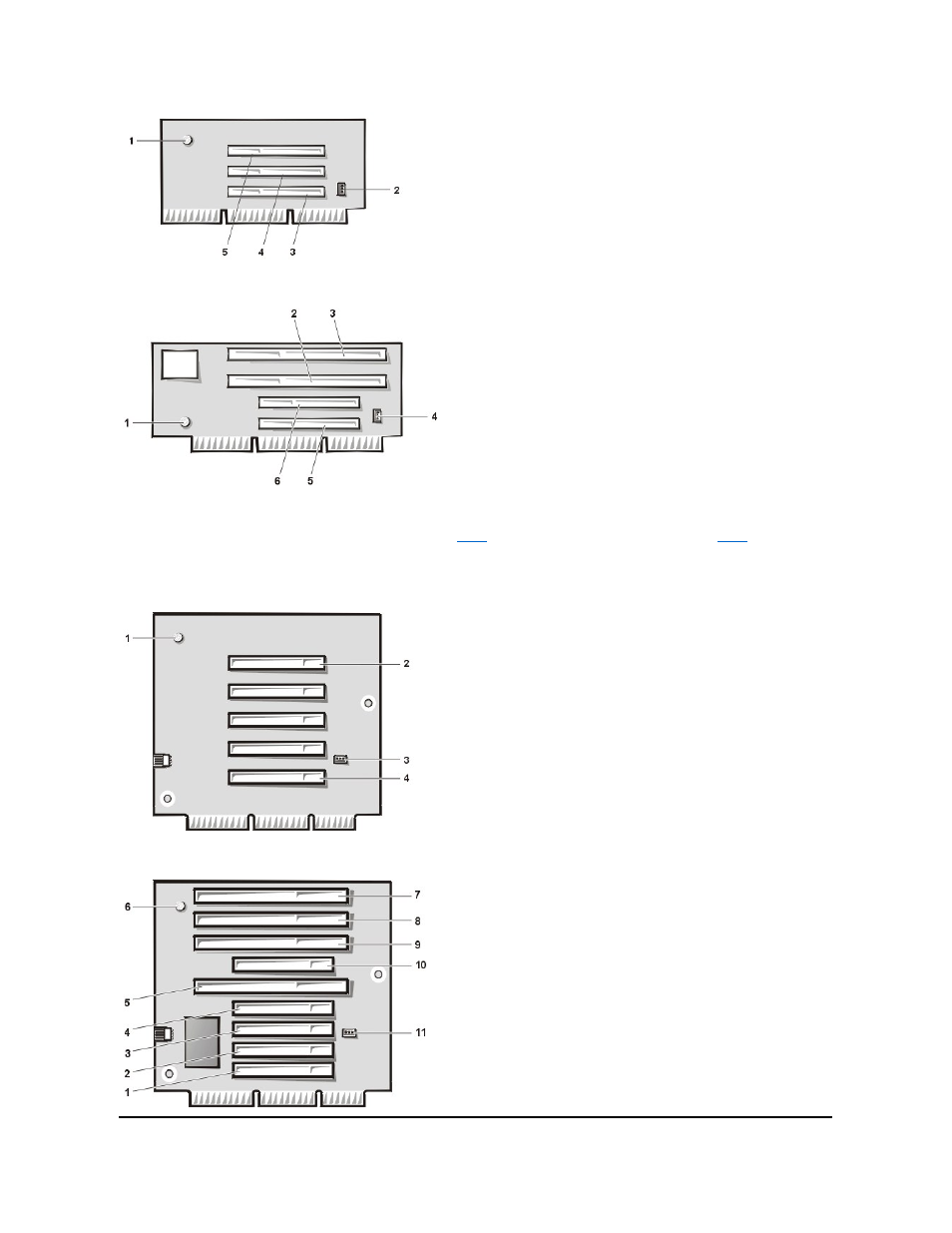

Рис. 4. Вертикальная плата PCI/ISA плоского шасси
Вертикальная плата шасси минибашни
Шасси минибашни пригодно как для вертикальной платы PCI (см.
так и для вертикальной платы PCI/ISA (см.
).
Вертикальная
плата PCI предоставляет пять гнезд для платы расширения PCI. Вертикальная плата PCI/ISA предоставляет три расширительных гнезда
PCI,
два расширительных гнезда ISA и два совместно используемых расширительных гнезда PCI/ISA.
Рис. 5. Вертикальная плата PCI шасси минибашни
Рис. 6. Вертикальная плата PCI/ISA шасси минибашни
1
Дополнительный индикатор потребления энергии (AUX_LED)
2
Разъем для дистанционного запуска аппаратуры (WOL)
3
Разъем 1 платы расширения PCI (PCI1)
4
Разъем 2 платы расширения PCI (PCI2)
5
Разъем 3 платы расширения PCI (PCI3)
1
Резервный индикатор потребления энергии (AUX_LED)
2
Расширительное гнездо ISA 1 (ISA1)
3
Расширительное гнездо ISA 2 (ISA2)
4
Разъем для дистанционного запуска аппаратуры (WOL)
5
Расширительное гнездо PCI1 (PCI1)
6
Расширительное гнездо PCI2 (PCI2)
1
Дополнительный индикатор потребления энергии (AUX_LED)
2
Разъем 5 платы расширения PCI (PCI5)
3
Разъем для дистанционного запуска аппаратуры (WOL)
4
Разъем 1 платы расширения PCI (PCI1)
1
Расширительное гнездо PCI1 (PCI1)
2
Расширительное гнездо PCI2 (PCI2)
3
Расширительное гнездо PCI3 (PCI3)
4
Расширительное гнездо PCI4 (PCI4)
5
Расширительное гнездо ISA1 (ISA1)
6
Резервный индикатор потребления энергии (AUX_LED)
7
Расширительное гнездо ISA4 (ISA4)
8
Расширительное гнездо ISA3 (ISA3)
9
Расширительное гнездо ISA2 (ISA2)
10
Расширительное гнездо PCI5 (PCI5)
11
Разъем для дистанционного запуска аппаратуры (WOL)
