9.
Подключите кабель интерфейса к системной плате.
¡
Для ленточного накопителя EIDE или дисковода CD-ROM EIDE подключите другой конец кабеля интерфейса к разъему
интерфейса с пометкой "IDE2" на системной плате (см.
рис. 7
в разделе "Внутри Вашего компьютера").
¡
Для дисковода гибких дисков или ленточного накопителя, отличного от EIDE, подключите другой конец кабеля интерфейса к
разъему интерфейса с пометкой "DSKT" на системной плате (см.
рис. 7
в разделе "Внутри Вашего компьютера").
Проверьте все подключения кабелей. Проложите кабели таким образом, чтобы обеспечить воздушный поток для вентилятора
и каналов охлаждения.
10.
Если 5,25-дюймовый отсек дисковода изначально был пуст,
удалите вставку
с передней панели.
11.
Установите переднюю панель на место (только для корпуса минибашни).
12.
Установите крышку компьютера на прежнее место, снова подключите компьютер и периферийные устройства к розеткам
энергопитания и включите систему.
13.
Обновите информацию о конфигурации системы в программе
настройки системы
.
¡
Для дисковода гибких дисков обновите соответствующую опцию дисковода гибких дисков
Diskette Drive (
Дисковод гибких
дисков)
(A
или B), чтобы отразить размер и емкость нового дисковода гибких дисков.
¡
Для дисковода CD-ROM EIDE и ленточных накопителей EIDE установите соответствующую опцию
Дополнительный
дисковод
(0
или 1) в Авто.
14.
Проверьте правильность функционирования системы с помощью
Диагностики Dell
.

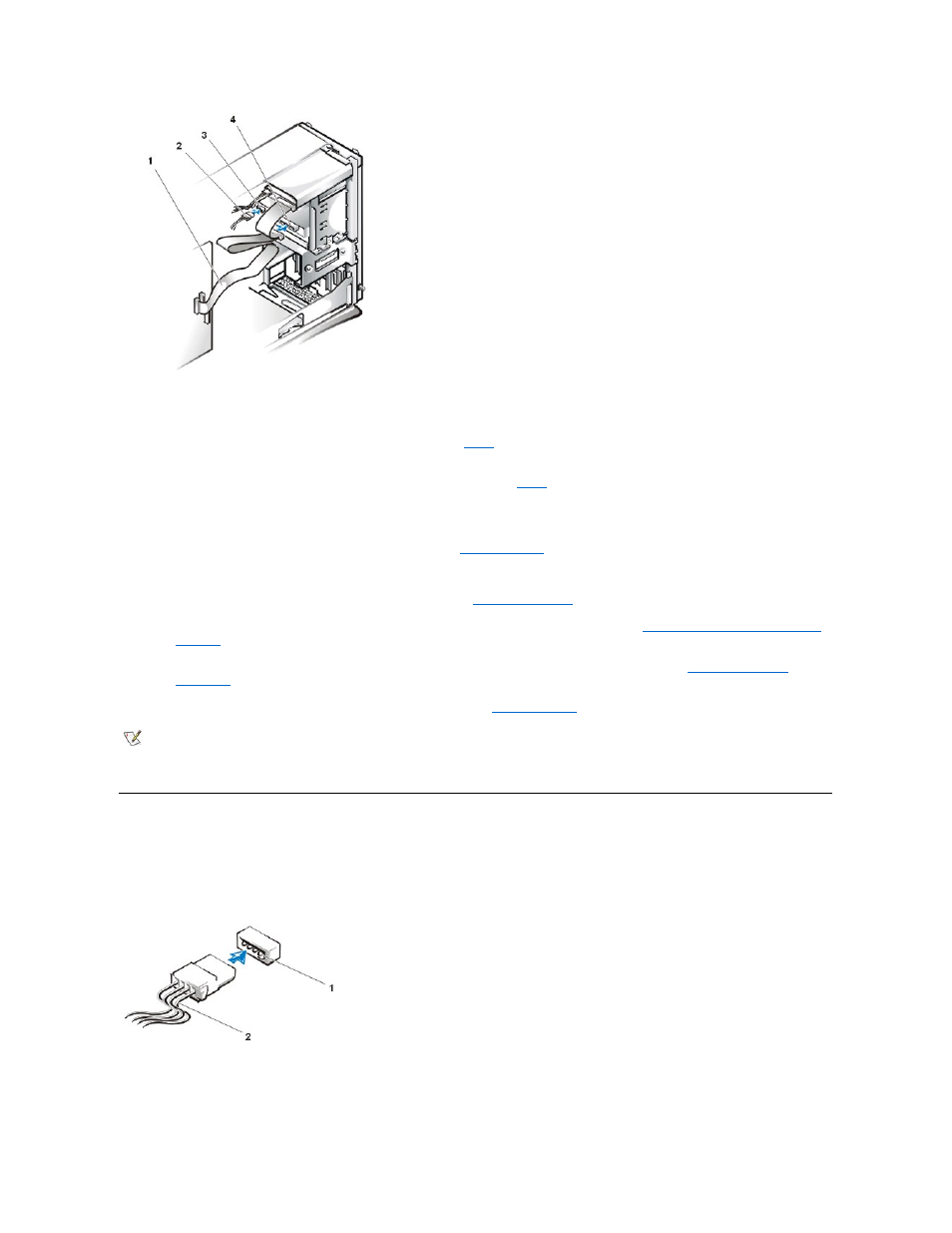

Подключение дисководов
При установке дисковода производится подключение кабеля энергопитания (постоянный ток) и кабеля интерфейса к задней стороне
дисковода. Разъем ввода энергопитания дисковода (к которому подключается кабель энергопитания (постоянный ток)) показан
на рис. 13.
Рис. 13. Разъем кабеля энергопитания
Разъем интерфейса дисковода представляет собой краевой или штырьковый разъем, показанный на рис. 14.
Рис. 14. Разъемы интерфейса дисковода
1
Кабель интерфейса
2
Кабель энергопитания
3
Разъем ввода энергопитания
4
Разъем интерфейса
ПРИМЕЧАНИЕ: Ленточные накопители поставляются компанией Dell с собственным операционным обеспечением и
документацией. После установки ленточного накопителя следует обратиться к документации, поставляемой с
накопителем, за информацией по установке и использованию программного обеспечения ленточного накопителя.
1
Входной разъем энергопитания
2
Кабель энергопитания
