Преобразователь частоты VFD-B
90
Revision July 2008, BE16, SW V4.08 & V5.00

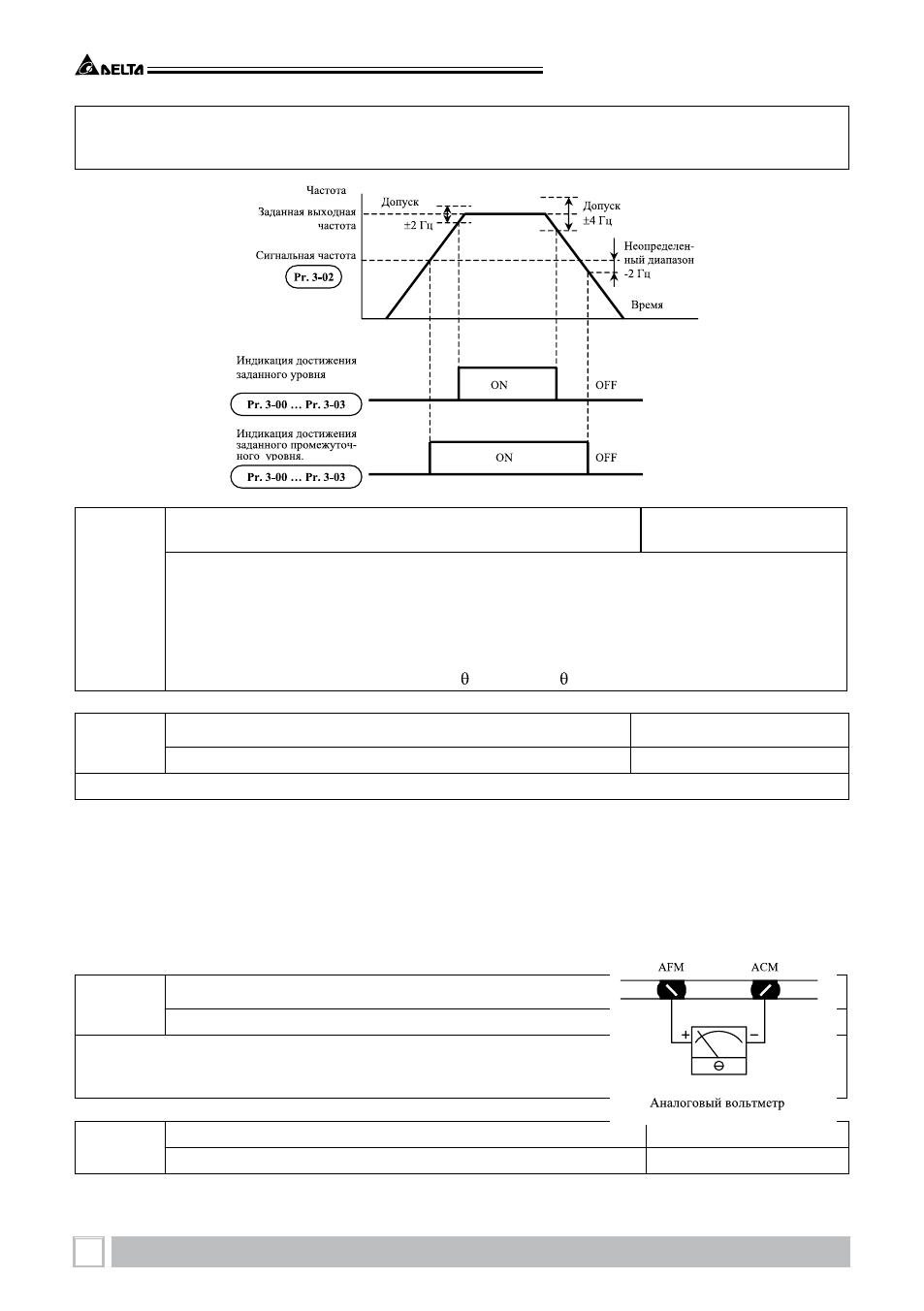

Если многофункциональный выходной терминал запрограммирован на функцию индикации
достижения сигнальной выходной частоты(Pr.03-00 … 03-03 = 9), то соответствующие терми-
налы будут активизированы при достижении, заданном параметром 03-04, частоты.
03-05
Выбор параметра, выводимого аналоговым напряжением
0 …10В по выходу AFM-ACM
Заводская уставка: 00
Возможные значения:
00: Измерение выходной частоты (от 0 до макс. вых. частоты);
01: Измерение выходного тока (от 0 до 250% номинального);
02: Выходное напряжение (от 0 до максимума);
03: Заданная частота (от 0 до макс. частоты);
04: Скорость двигателя (от 0 до макс. частоты)
05: Коэффициент мощности (от Cos =90° до Cos =0°)
03-06
Масштаб аналогового напряжения
Заводская уставка: 100
Диапазон установки: 1 … 200.
Дискретность: 1%
Этот параметр можно изменять при работе привода
Параметр устанавливает диапазон напряжения на терминале AFM. Аналоговое напряжение на
этом выходе прямо пропорционально измеряемой величине (частота или ток). При уставке это-
го параметра = 100%, максимальная выходная частота и вых. ток, умноженный на 2,5 соответ-
ствуют 10В. С помощью этого параметра можно изменить масштаб выходного напряжения на
выводе AFM по отношению к измеряемой величине. Расчет значения параметра производится
по формуле Pr.03-01 = Uмакс х 10%. Например, если требуется чтобы Uмакс было равно 5В, то
значение параметра должно быть 50%.
03-07
Коэффициент передачи импульсного выхода DFM
Заводская уставка: 01
Диапазон установки: 01 … 20.
Дискретность: 1
Этот параметр определяет коэффициент передачи фактической выходной частоты для ча-
стоты импульсов, выводимой на терминалы (DFM-DCM). Частота импульсов на терминалах
равна выходной частоте ПЧ, умноженной на значение параметра Pr.03-07.
03-08
Предельное значение счетчика
Заводская уставка: 0
Диапазон установки: 0 … 65500.
Дискретность: 1
