Преобразователь частоты VFD-B
206
Revision July 2008, BE16, SW V4.08 & V5.00
Приложение D. Примеры подключения

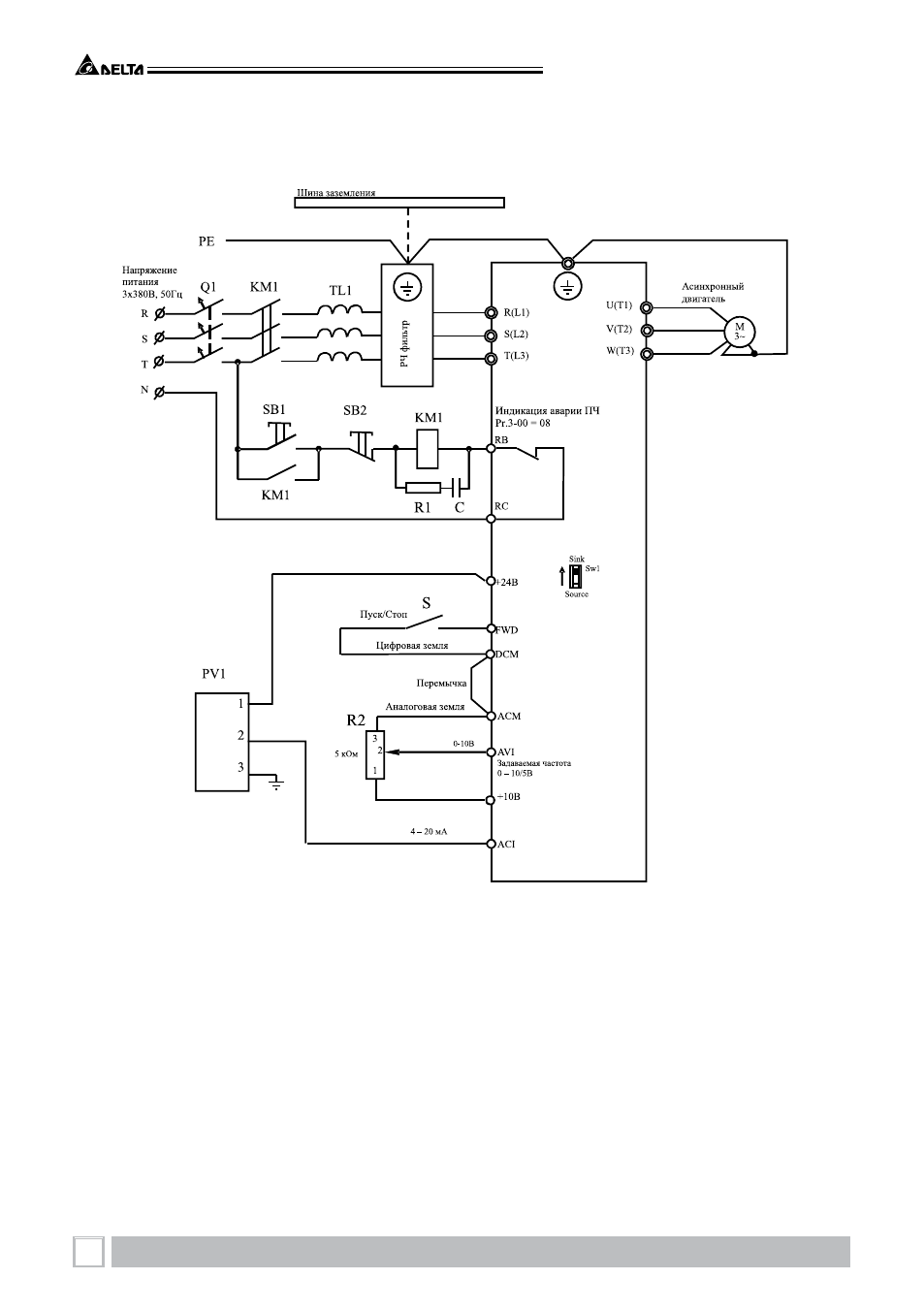

Рекомендуемая схема подключения для ПЧ с питанием 380В
PV1 – датчик давления в цепи обратной связи по технологическому параметру (приме-
няется в насосных системах при необходимости стабилизации давления, путем автоматиче-
ского регулирования частоты вращения центробежного насоса). Резистором R2 можно за-
давать выходную частоту или задание давления, кнопкой S осуществлять пуск. С терминала
+24В осуществляется питание датчика PV1 (но не более 20мА). Сетевой дроссель TL1 защи-
щает выпрямительные диоды ПЧ от больших токов при набросах сетевого напряжения. Кон-
тактор KM1 автоматически отключает питание ПЧ при его аварийной блокировке. Q1 – бы-
стродействующий автоматический выключатель класса B для ПЧ малой мощности или бы-
стродействующий плавкий предохранитель для ПЧ большой мощности. R1, C - снабберная
цепочка снижающая пики напряжения от катушки контактора. Радиочастотный фильтр необ-
ходим для дополнительного ослабления радиопомех, создающих преобразователем, напри-
мер, при его эксплуатации и питании от одного фидера вместе с бытовыми приборами (теле-
визор, радиоприемник, PC и т.п.).
