33
Руководство по эксплуатации
• Если тормозной резистор/модуль не используются, не подключайте ни чего к клеммам
другого [+2/B1, -].
ОПАСНОСТЬ!
Не допускайте закорачивания клемм [B2] или [-] и [+2/B1]. Это приведет к повреждению
ПЧ.
Клемма заземления (
)
• Заземление преобразователя, двигателя и подключенного к ним оборудования выполня-
ется для обеспечения безопасности персонала и снижения уровня электромагнитных по-
мех.
• Выполняйте заземление надежно и правильно в соответствие с ПУЭ. Сопротивление за-
земляющих проводников не должно превышать 0.1Ω.
• Кабель заземления должен быть максимально большего сечения. Для сокращения длины
кабеля точка заземления должна быть как можно ближе к преобразователю.

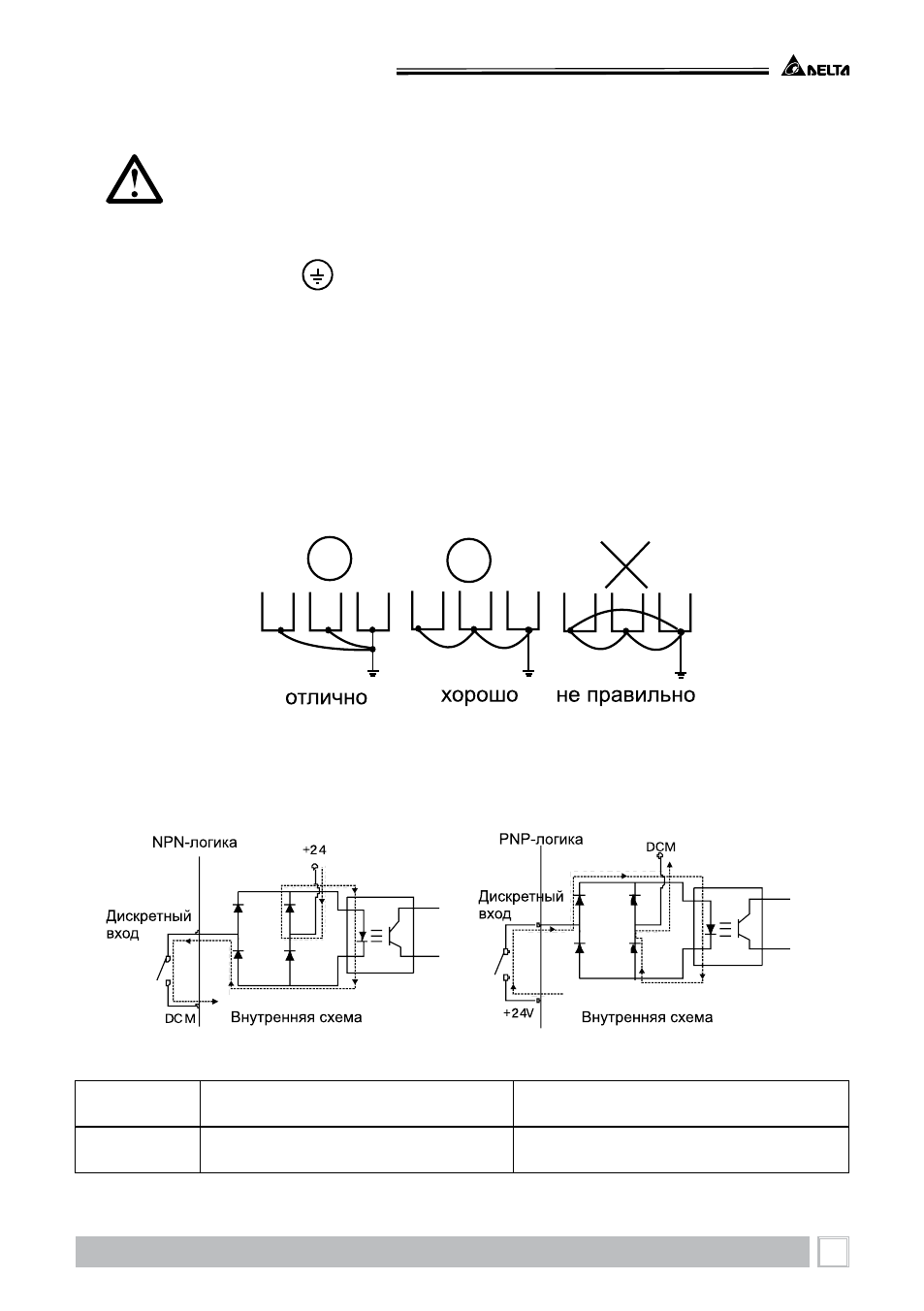

• Для заземления нескольких ПЧ, по возможности, используйте прямое соединение каждо-
го ПЧ с точкой заземления. Не допускайте образования петель из заземляющих прово-
дов.
5.7. Назначение и монтаж управляющих терминалов
Схемы подключения дискретных в ходов для NPN- и PNP-режима (NPN ток управления
16мА.)
Назначение управляющих терминалов
Обозначение
терминала
Функции терминала
Заводская уставка функции терминала
FWD
Пуск в прямом направлении/Стоп
ВКЛ: Пуск в прямом направлении
ВЫКЛ: Стоп с заданным замедлением
Глава 5. Установка и подключение
