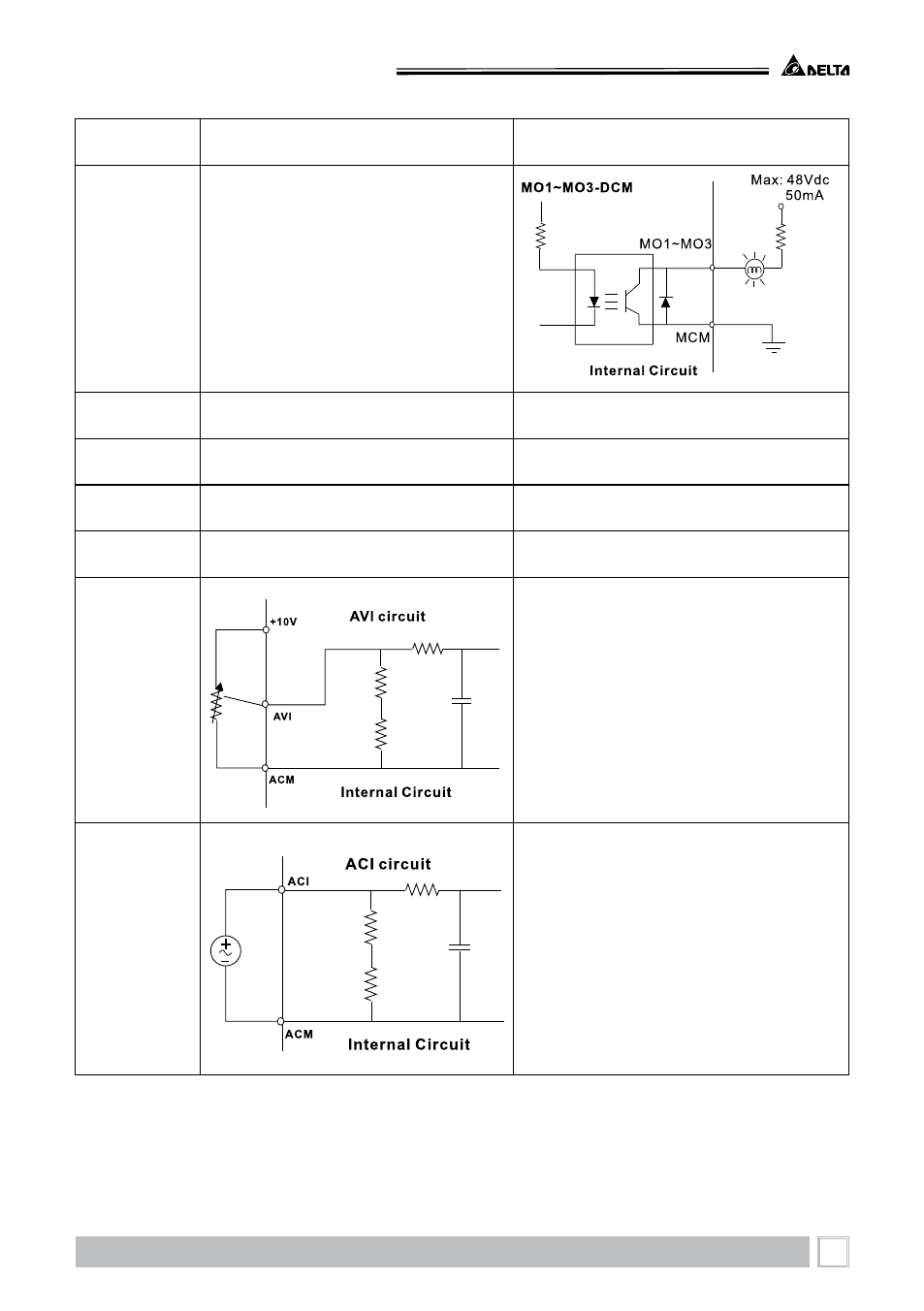

Обозначение
терминала
Функции терминала
Заводская уставка функции терминала
M01
Многофункциональный выходной терми-
нал 1 (оптронный)
M02
Многофункциональный выходной терми-
нал 2 (оптронный)
см. Pr.03-01…03-03
M03
Многофункциональный выходной терми-
нал 3 (оптронный)
Макс. 48В DC 50 мА
MCM
Общий для многофункциональных выход-
ных терминалов
Макс. 48В DC 50мА
+10В
Источник питания потенциометра регули-
ровки скорости
+10В, 20мА
AVI
Аналоговый вход сигнала напряжения
Импеданс: 47kΩ
Разрешение: 10 бит
Диапазон: 0 ~ 10VDC =
0 ~ Макс. выходная частота (Pr.01.00)
Выбор: Pr.02-00, Pr.02-13, Pr.10.00
Настройка: Pr.04-00 ~ Pr.04-03
AC I
Аналоговый вход токового сигнала
Импеданс: 250Ω
Разрешение: 10 бит
Диапазон: 4 ~ 20мА =
0 ~ Макс. выходная частота (Pr.01.00)
Выбор: Pr.02-00, Pr.02-13, Pr.10.00
Настройка: Pr.04-11 ~ Pr.04-14
