Преобразователь частоты VFD-B
28
Revision July 2008, BE16, SW V4.08 & V5.00
Примечание: Не соединяйте коммуникационный порт с модемом или телефоном.
Выводы 1 и 2 принадлежат источнику питания дополнительного пульта. Не используйте
эти выводы, пока пользуетесь последовательным интерфейсом RS-485.
В ПЧ с версией до v4.0 на выводе 5 находится +5В, а вывод 1 не используется.

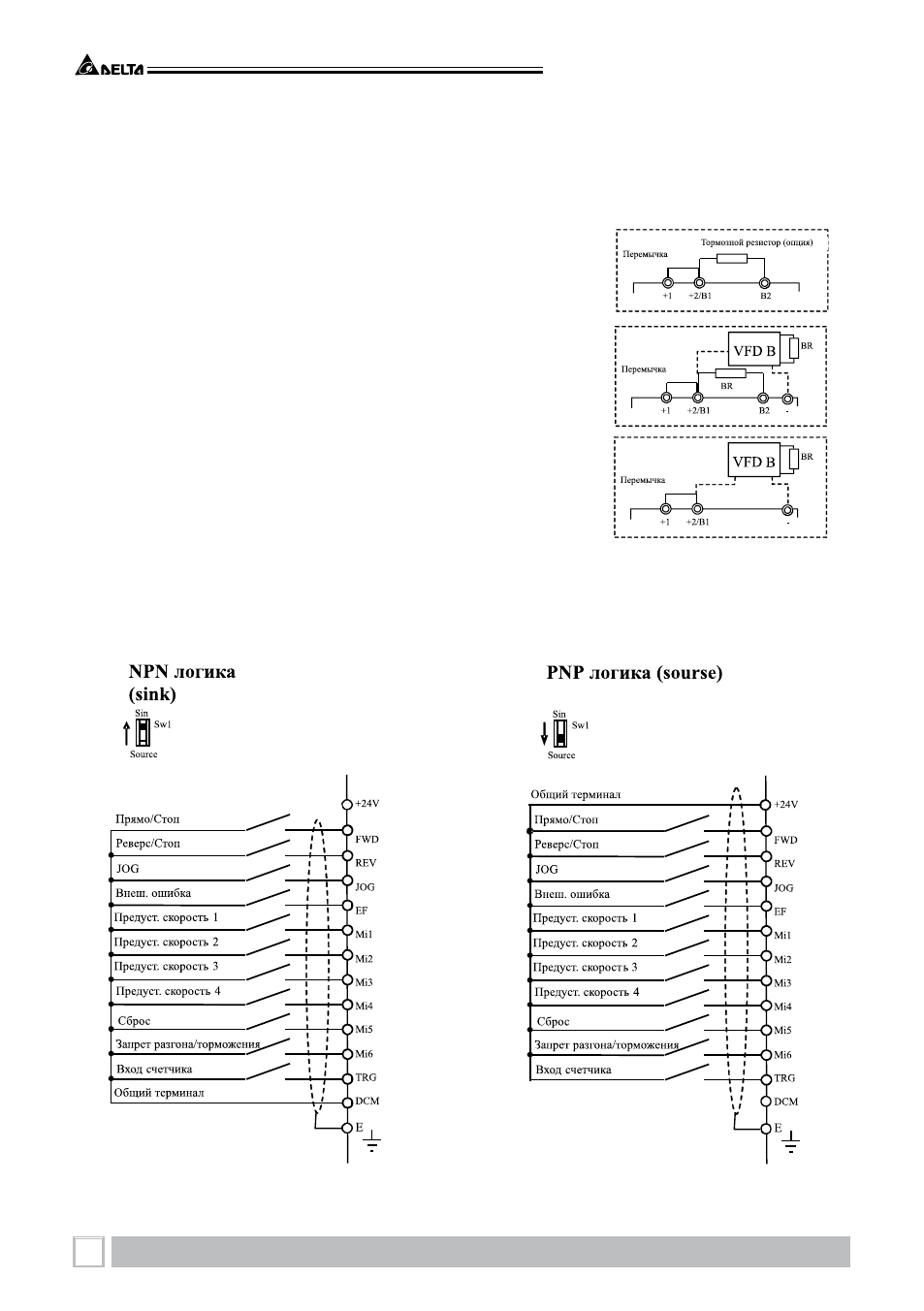

Соединение тормозного резистора в моделях:
VFD007B21A/23A/43A
VFD015B21A/21B/23A/23B/43A
VFD022B23B/43B
Соединение тормозного резистора или модуля в моделях:
VFD022B21A, VFD037B43A, VFD055B43A,
VFD075B43A, VFD110B43A
Соединение тормозного модуля в моделях:
VFD150B21A, VFD185B43A, VFD220B43A,
VFD300B43A, VFD370B43A, VFD450B43A, VFD550B43A,
VFD750B43A
5.4. Выбор логики управления дискретными
входами микропереключателем SW1
Микропереключатель SW1 находится под крышкой на плате управления.
