Глава 8. Параметры
06-05
Лимит продолжительности действия перегрузки
Заводская уставка: 0.1
Диапазон установки: 0.1 … 60.0.
Дискретность: 0.1 сек
Если многофункциональный выходной терминал установлен на функцию индикации перегруз-
ки и выходной ток ПЧ превысил уровень, заданный параметром 6-04 (заводская уставка 150),
то выход терминала активизируется после истечения времени, установленного этим параме-
тром.
06-06
Выбор режимов работы электронного теплового реле
(OL1)
Заводская уставка: 02
Возможные значения:
00: Для стандартного самовентилируемого двигателя;
01: Для специального двигателя с независимой вентиляцией;
02: Запрещение действия реле.
Эта функция используется для корректировки режима работы реле в зависимости от предпо-
лагаемого режима нагрузки подключенного самовентилируемого двигателя на низких скоро-
стях вращения. Установка “2” в параметр блокирует защитную функцию, но функция защиты
выходных транзисторов от токовой перегрузки (OL) продолжает действовать.
Примечание: 1. При одновременном управлении несколькими двигателями от одного
преобразователя, защита не может быть задействована. В этом случае, рекомендуется ис-
пользовать защитные термореле на каждом двигателе.
2. При большой разнице между мощностью преобразователя и двигателя, качество ра-
боты защиты может ухудшаться, в этом случае рекомендуется использовать защитное тер-
мореле.
06-07
Электронная тепловая характеристика реле
Заводская уставка: 60
Диапазон установки: 30 … 600.
Дискретность: 1 сек
Этот параметр может устанавливаться во время работы привода. Параметр определяет вре-
мя, необходимое для подсчета интеграла I
2
*t (выходной ток ПЧ на время) и активации функции

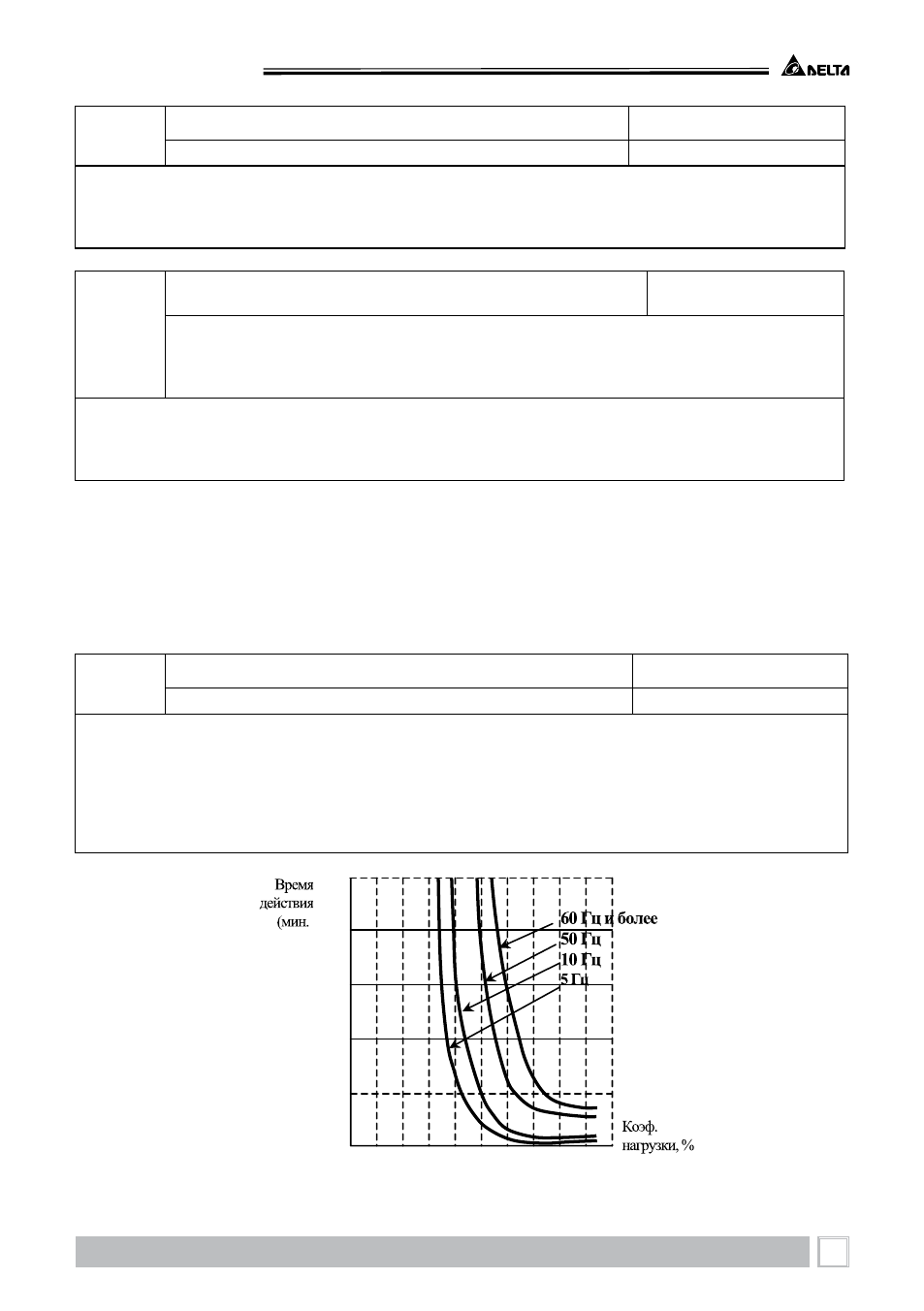

электронной тепловой защиты двигателя от перегрева. На графике, приведенном ниже, при-
ведены интегральные кривые для различных частот вращения двигателя при заводской уста-
новке - 150% в течение 1 минуты. Данная установка определяет защитную характеристику дви-
гателя, учитывающую ухудшение условий охлаждения на низких частотах.
0 20 40 60 80 100 120 140 160 180 200
5
4
3
2
1
)
