Раздел 5 - Техническое обслуживание
90-8M0057524
rus
МАРТ 2011
Страница 65

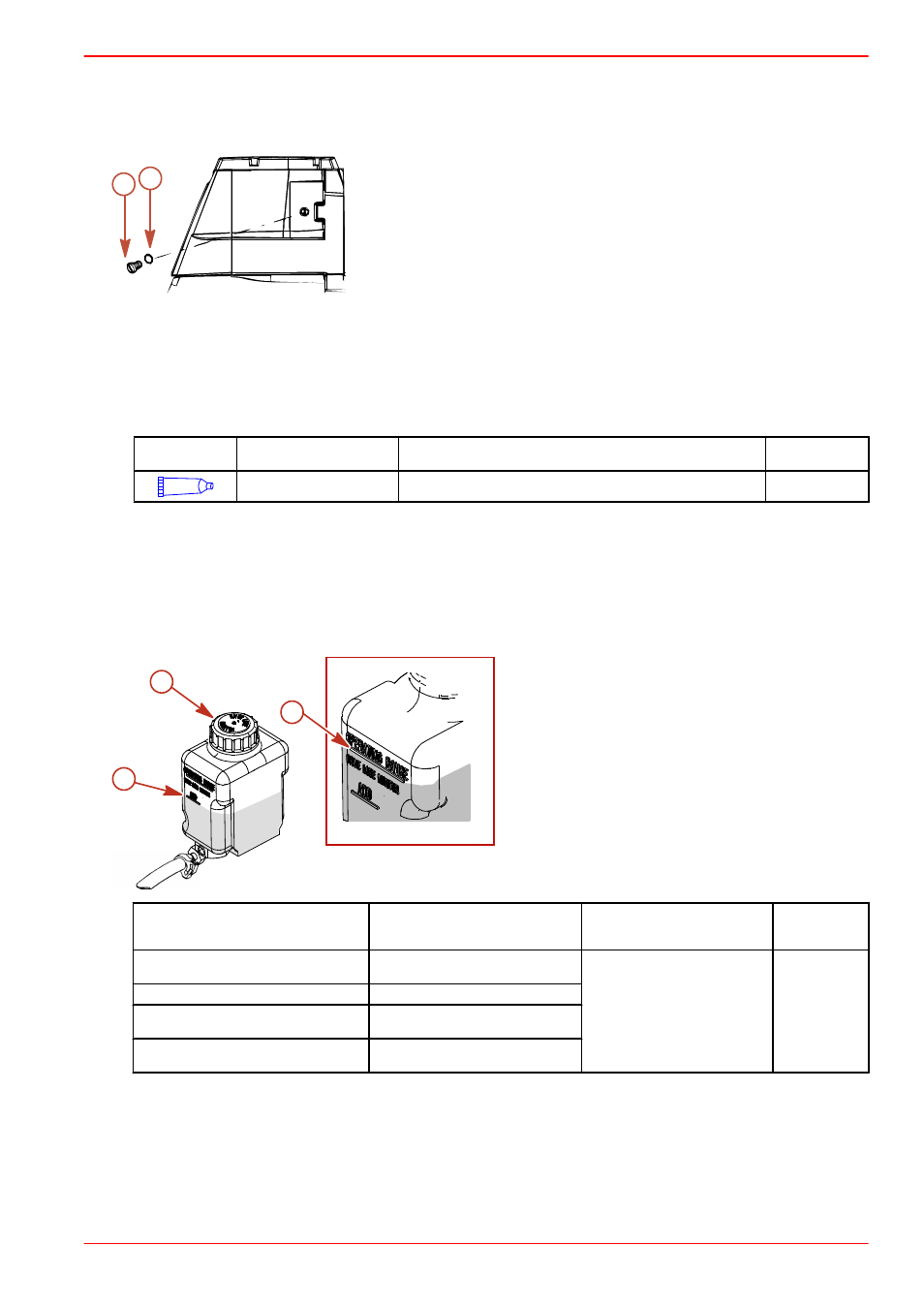

7. Снимите заглушку вентиляционного отверстия и уплотнительную шайбу. Дайте смазке редуктора полностью
вытечь.
a -
Заглушка вентиляционного отверстия
b -
Уплотнительная шайба
ВАЖНАЯ ИНФОРМАЦИЯ: Если из отверстия для заливки и слива стекает вода или смазка имеет молочный цвет,
это указывает на наличие протечек в поворотно-откидной колонке, которую следует немедленно проверить в
авторизованной ремонтной службе компании «Cummins MerCruiser Diesel».
8. Опустите поворотно-откидную колонку таким образом, чтобы выровнять вал гребного винта.
9. Залейте поворотно-откидную колонку через отверстие для заливки и слива соответствующей смазкой редуктора
до тех пор, пока через вентиляционное отверстие не потечет смазка без воздуха.
Труба, ссыл.
номер
Описание
Где используется
Деталь №
87
Высококачественная смазка
редуктора
Блок поворотно-откидной колонки
92-858064Q01
ВАЖНАЯ ИНФОРМАЦИЯ: В поворотно-откидной колонке необходимо использовать только высококачественное
масло Mercury/Quicksilver для редуктора.
10. Установите заглушку вентиляционного отверстия и уплотнительную шайбу.
11. Продолжайте закачивать смазку редуктора в привод через отверстие для заливки/слива масла до тех пор, пока
смазка не появится в индикаторе смазки редуктора.
12. Залейте индикатор смазки редуктора так, чтобы уровень находился в пределах рабочего диапазона. Не
переливайте масло.
Индикатор смазки для зубчатых передач
a -
Уровень смазки редуктора на отметке ADD (ДО‐
БАВИТЬ)
b -
Уровень смазки редуктора на отметке
OPERATING RANGE (РАБОЧИЙ ДИАПАЗОН)
c -
Крышка индикатора смазки редуктора
Модель с поворотно-откидной колонкой
Объем жидкости включает в себя
объем поворотно-откидной колонки и
объем индикатора смазки редуктора
Тип жидкости
Номер жидкости
Bravo One X Diesel
Bravo One XR
2736 мл (92-1/2 унции)
Высококачественная смазка
редуктора
92-858064K01
Bravo Two X Diesel
3209 мл (108-1/2 унции)
Bravo Three X Diesel
Bravo Three XR
2972 мл (100-1/2 унции)
Bravo 3 (двойной водоприемник забортной
воды)
2736 мл (92-1/2 унции)
13. Убедитесь, что резиновая прокладка находится внутри крышки индикатора смазки редуктора, и установите
крышку. Не затягивайте чрезмерно.
14. Снимите насос с отверстия для заливки/слива масла поворотно-откидной колонки.
b
a
19066
19947
b
a
c
