Mercury QSD 2.0 170s - Инструкция (Страница 111)

Раздел 5 - Техническое обслуживание
90-8M0057524
rus
МАРТ 2011 Страница 103
Описание Нм фунто-дюйм. фунто-фут.

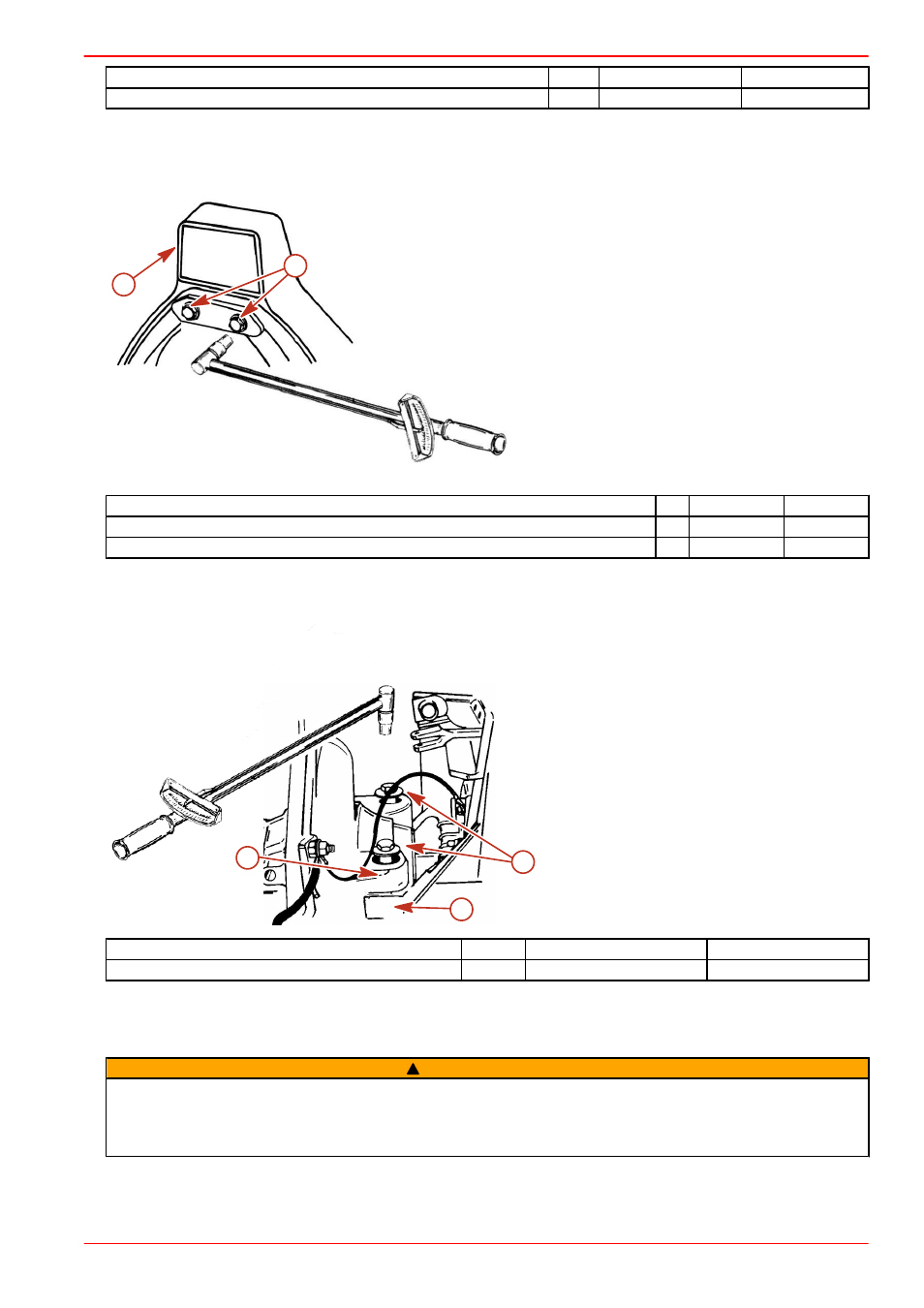

Зажимные болты кольца карданного подвеса 74 55
Гайки П-образного болта кольца карданного подвеса привода Bravo
ПРИМЕЧАНИЕ: Кольцо карданного подвеса является элементом узла транца.
Затяните гайки П-образного болта кольца карданного шарнира в соответствии с техническими условиями.
a - Транцевый узел
b - Гайки П-образного болта кольца карданного
подвеса
Описание Нм фунто-дюйм. фунто-фут.
Гайки П-образного болта кольца карданного подвеса на 3/8 дюйма. П-образный болт 74 – 55
Гайки П-образного болта кольца карданного подвеса на 7/16 дюйма. П-образный болт 95 – 70
Подвески двигателя
Ослабьте болты задней подвески двигателя на 1 – 1-1/2 оборота. Подтяните болты задней подвески двигателя.
a - Задняя подвеска двигателя
b - Подвеска транцевой плиты
c - Болт задней подвески двигателя
Описание Нм фунто-дюйм. фунто-фут.
Задние подвески двигателя 47 35
Гребные винты
Удаление гребного винта моделей Alpha
!
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут вызвать серьезные травмы или гибель. Никогда не включайте двигатели лодки
на суше, если установлен гребной винт. Перед установкой или снятием гребного винта поставьте узел привода на
нейтраль и задействуйте выключатель со шнуром дистанционного останова двигателя, чтобы предотвратить запуск
двигателя. Установите деревянный блок между лопастью гребного винта и противовентиляционной пластиной.
1. Установить деревянный блок между лопастью гребного винта и антивентиляционной платиной для
предотвращения вращения. Выпрямите погнутые выступы на лепестковой шайбе.
19624
a
b
19622
a
b
c
