Защита от перегрузки интеграционной панели судна (VIP)
Интеграционная панель судна (VIP) содержит два автоматических выключателя, которые помогают защитить
электропроводку двигателя, проводку датчиков судна и проводку штурвала.
23742
a
b

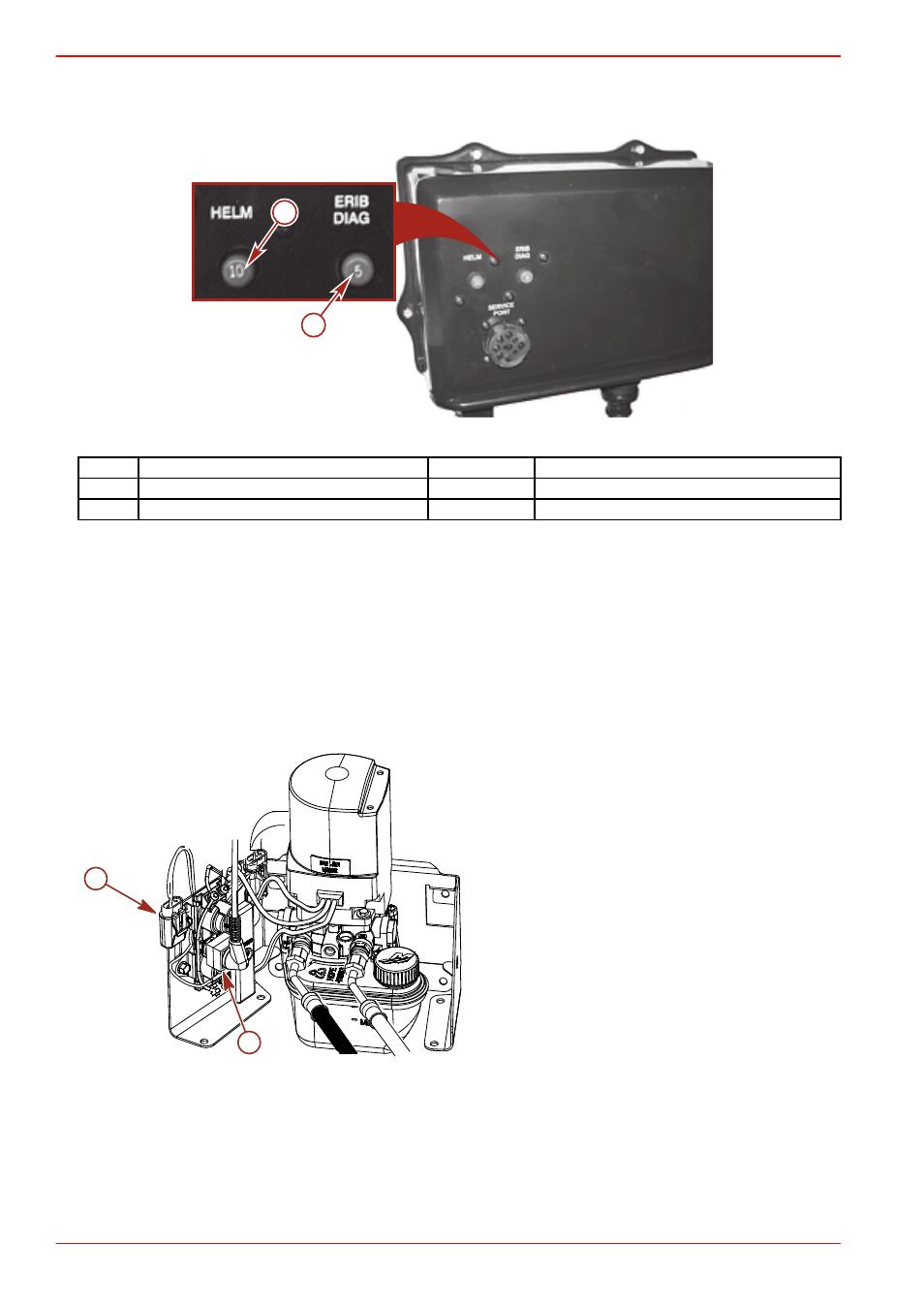

Автоматические выключатели интеграционной панели судна (VIP)
Справка
Номинальный ток автоматического выключателя
Защита
Расположение на панели плавких предохранителей
а
10 А
Штурвал
Влево
б
5 А
Диагностика VIP
Вправо
Защита усилителя дифферента и системы MerCathode от перегрузки
При перегрузке электрической системы плавкий предохранитель перегорит. Перед тем, как заменить плавкий
предохранитель, следует определить и устранить причину перегрузки.
ПРИМЕЧАНИЕ: Если вы должны управлять двигателем в аварийной ситуации, отключите и отсоедините все
вспомогательные устройства и электропроводку блока приборов, если вы не можете обнаружить и устранить причину
электрической перегрузки или чрезмерного потребления тока. Заменить плавкий предохранитель. Если плавкий
предохранитель перегорел, электрическая перегрузка не была устранена. Необходимо провести дальнейшие
проверки электрической системы. Свяжитесь с вашей авторизованной ремонтной службой компании Cummins
MerCruiser Diesel.
1. Система усилителя дифферента защищена от перегрузки 110-амп. плавким предохранителем и 20-амп.
линейным плавким предохранителем, установленными на насосе усилителя дифферента.
a -
Держатель 20-амп. предохранителя
b -
110-амп. плавкий предохранитель
a
b
9208
