Bravo 3, Ec d b a – Инструкция по эксплуатации Mercury QSD 2.0 170s
Страница 118
Раздел 5 - Техническое обслуживание
Страница 110
90-8M0057524
rus
МАРТ 2011

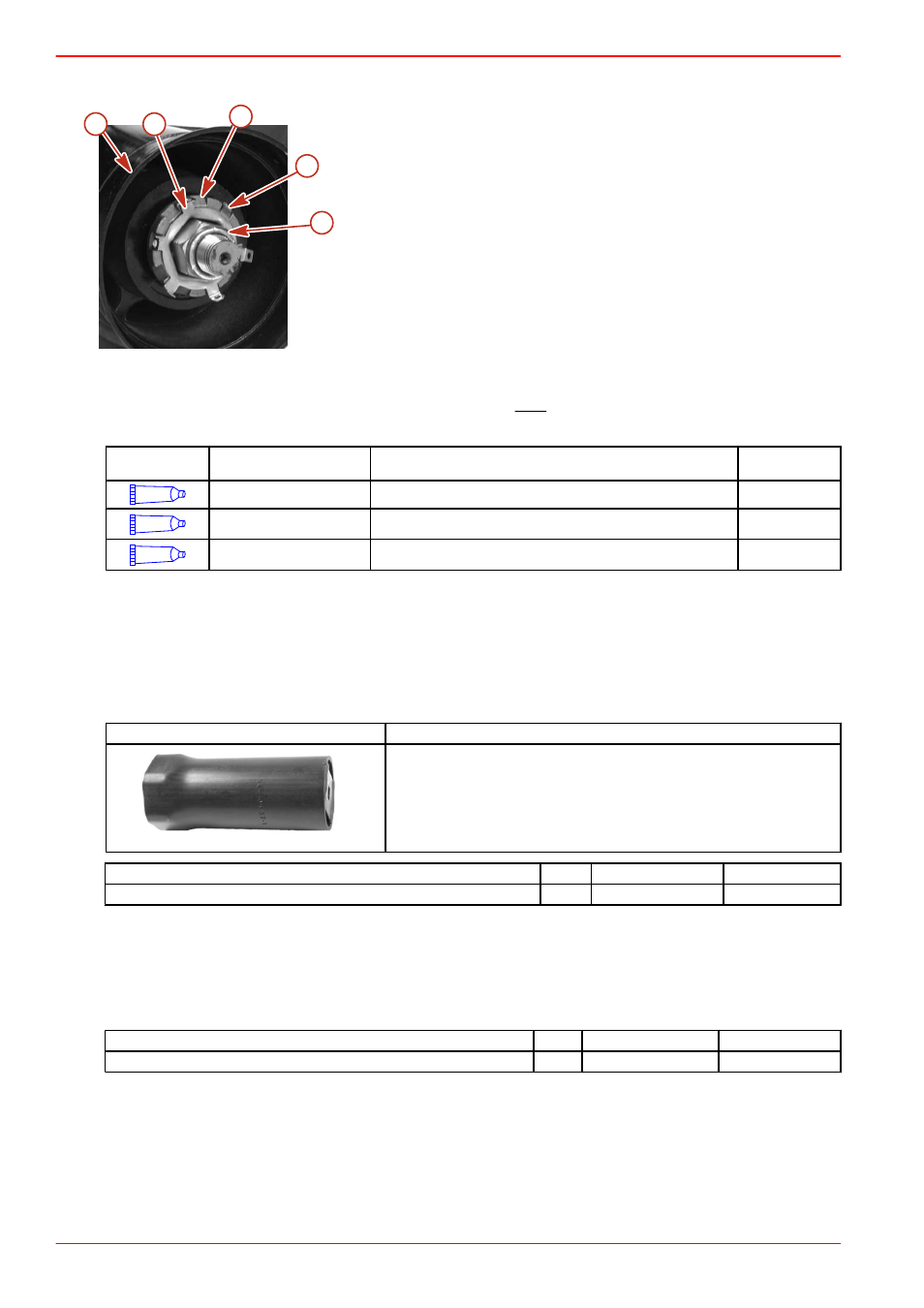

5. Загните три лапки вниз в канавки.
a -
Гребной винт
b -
Стопорная шайба
c -
Переходник сменной приводной втулки
d -
Загнутые вниз лапки
e -
Гайка гребного винта
Bravo 3
1. Обильно нанесите на шлицы приводного вала гребного винта один из следующих смазочных материалов
Quicksilver.
Труба, ссыл.
номер
Описание
Где используется
Деталь №
34
Специальная смазка 101
Шлицы приводного вала гребного винта
92-802865Q02
95
Тефлоновая смазка 2-4-C
морского назначения
Шлицы приводного вала гребного винта
92-802859Q 1
95
Тефлоновая смазка 2-4-C
морского назначения
Шлицы приводного вала гребного винта
92-802859Q 1
ПРИМЕЧАНИЕ: Антикоррозионную консистентную смазку следует использовать только при эксплуатации в
соленой воде.
2. Наденьте переднюю упорную втулку на вал гребного винта, направив коническую сторону назад к втулке гребного
винта.
3. Совместите шлицы и установите передний гребной винт на вал.
4. Установите стопорную гайку переднего гребного винта и затяните ее с помощью специального инструмента для
гаек гребного винта.
Специальный инструмент для гаек гребного винта
91-805457T 1
10677
Предназначен для снятия и установки гайки переднего гребного винта.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка переднего гребного винта модели Bravo 3
136
–
100
5. Наденьте заднюю упорную втулку на вал гребного винта, направив коническую сторону назад к втулке гребного
винта.
6. Выровняйте шлицы и установите кормовой гребной винт.
7. Установите гайку гребного винта и затяните ее.
ПРИМЕЧАНИЕ: Указанный крутящий момент гребного винта является минимальной величиной крутящего
момента.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка заднего гребного винта модели Bravo 3
81
–
60
e
c
d
b
a
4750
