Раздел 5 - Техническое обслуживание
90-8M0057524
rus
МАРТ 2011 Страница 111

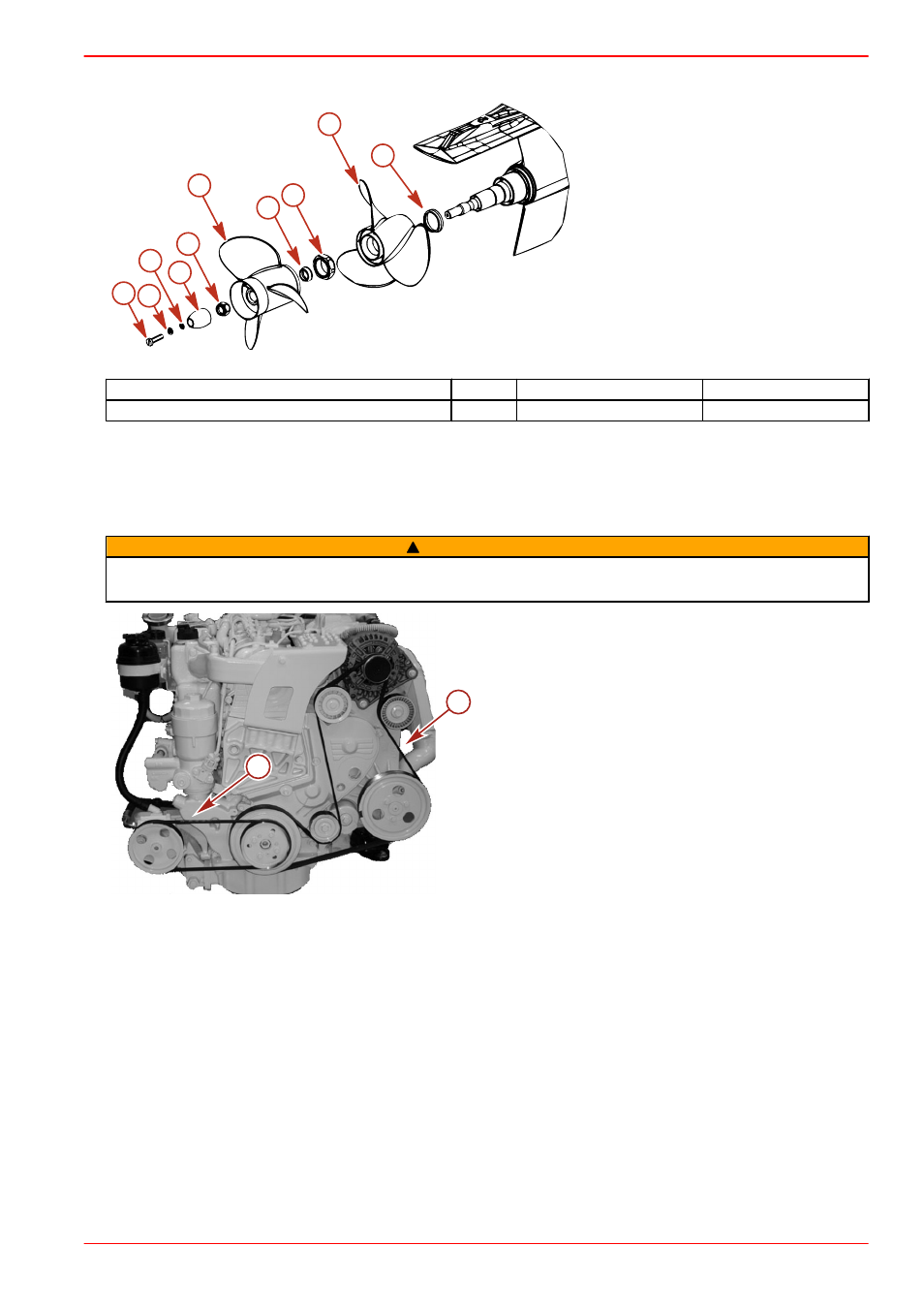

8. Установите анод и винт вала гребного винта, затяните винт.
Bravo 3
a - Гайка заднего гребного винта
b - Задний гребной винт
c - Упорная втулка заднего гребного вин‐
та
d - Гайка переднего гребного винта
e - Передний гребной винт
f - Упорная втулка переднего гребного
винта
g - Винт анода гребного вала
h - Плоская шайба
i - Звездчатая шайба
j - Анод гребного вала
Описание Нм фунто-дюйм. фунто-фут.
Винт анода гребного вала 19 168 –
Приводные ремни
Приводные ремни QSD 2.0
Все приводные ремни должны подвергаться периодическому осмотру на натяжение и общее состояние (чрезмерный
износ, растрескивание, истирание или засаленные поверхности).
!
ПРЕДУПРЕЖДЕНИЕ
Избегайте возможного получения серьезных травм. Перед осмотром ремней необходимо выключить двигатель и
вынуть ключ зажигания.
QSD 2.0 со снятой передней крышкой
a - Поликлиновой ремень
b - Ремень гидроусилителя рулевого управления
Проверка ремня насоса гидроусилителя рулевого управления
В дизельном двигателе 2.0 используется растягивающийся ремень для привода насоса гидроусилителя рулевого
управления. Этот растягивающийся ремень обладает определенной расчетной эластичностью и имеет такие
характеристики самонатяжения и гашения вибрации, которые не могут быть обеспечены стандартными приводными
поликлиновыми ремнями для вспомогательных устройств. Процедуры технического обслуживания растягивающихся
ремней отличаются от процедур, используемых для стандартных ремней привода вспомогательных устройств. Если
понадобится заменить растягивающийся ремень насоса гидроусилителя рулевого управления, обратитесь в
авторизованную ремонтную службу компании «Cummins MerCruiser Diesel».
1. Проверьте растягивающийся ремень гидроусилителя рулевого управления на наличие следующих признаков:
• Чрезмерный износ
• Трещины
• Истирание волокон
• Засаленные поверхности
e
f
a
b
c
d
5304
g h
i
j
a
b
25603
