Раздел 5 - Техническое обслуживание
90-8M0057524
rus
МАРТ 2011
Страница 107

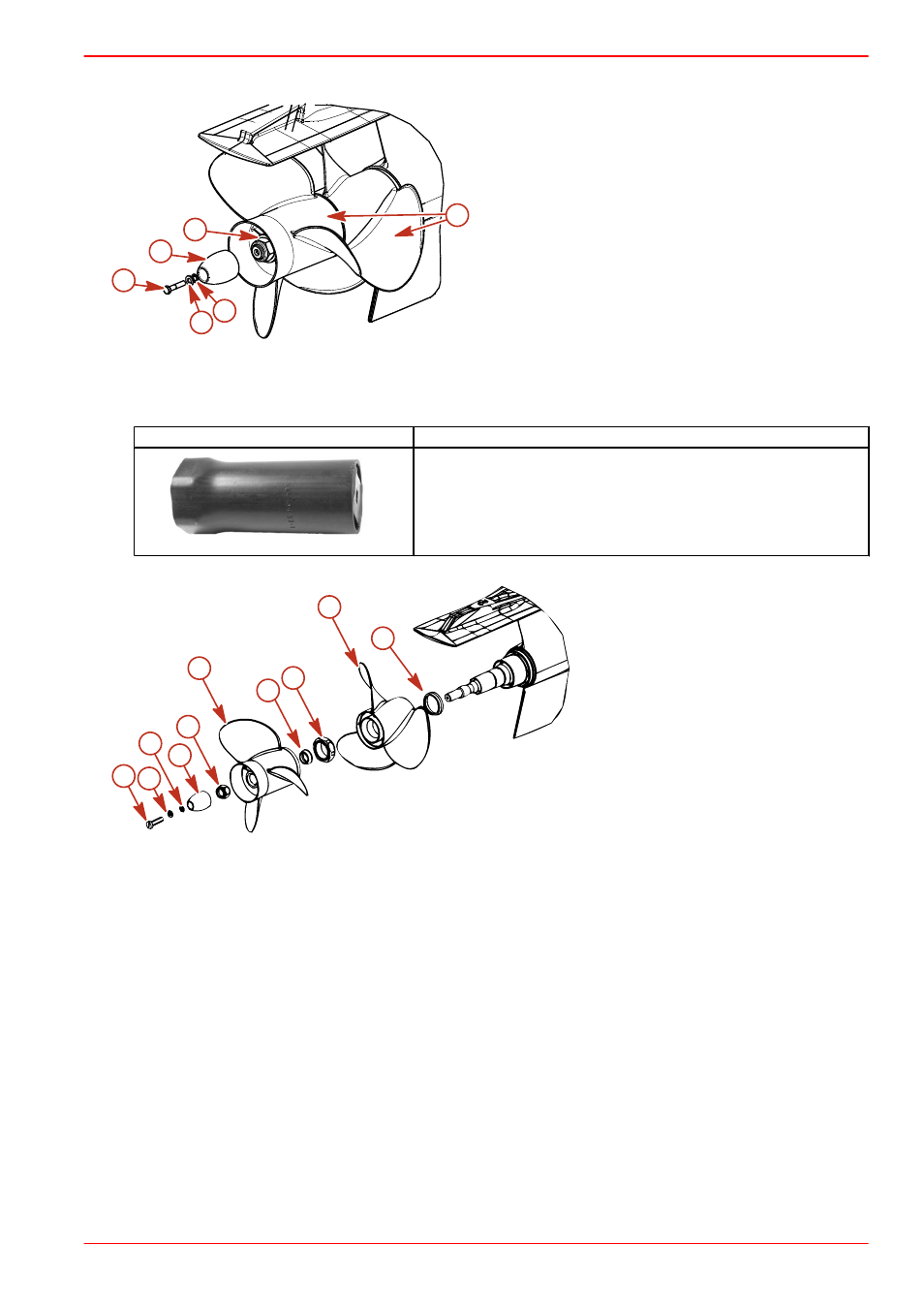

3. Снимите анод гребного вала.
a -
Гребной винт
b -
Гайка вала гребного винта
c -
Анод гребного вала
d -
Винт анода гребного вала
e -
Плоская шайба
f -
Звездчатая шайба
4. Поверните гайку вала кормового гребного винта против часовой стрелки и снимите ее.
5. Снимите гребной винт и упорную втулку с гребного вала.
6. С помощью специального инструмента для гаек гребного винта поверните переднюю гайку против часовой
стрелки и снимите ее.
Специальный инструмент для гаек гребного винта
91-805457T 1
10677
Предназначен для снятия и установки гайки переднего гребного винта.
7. Снимите гребной винт и упорную втулку с гребного вала.
Bravo 3
a -
Гайка кормового гребного винта
b -
Кормовой гребной винт
c -
Упорная втулка кормового гребного
винта
d -
Гайка переднего гребного винта
e -
Передний гребной винт
f -
Упорная втулка переднего гребного
винта
g -
Винт анода гребного вала
h -
Плоская шайба
i -
Звездчатая шайба
j -
Анод гребного вала
b
d
c
f
e
19058
a
e
f
a
b
c
d
5304
g h
i
j
