Раздел 5 - Техническое обслуживание
90-8M0057524
rus
МАРТ 2011
Страница 95

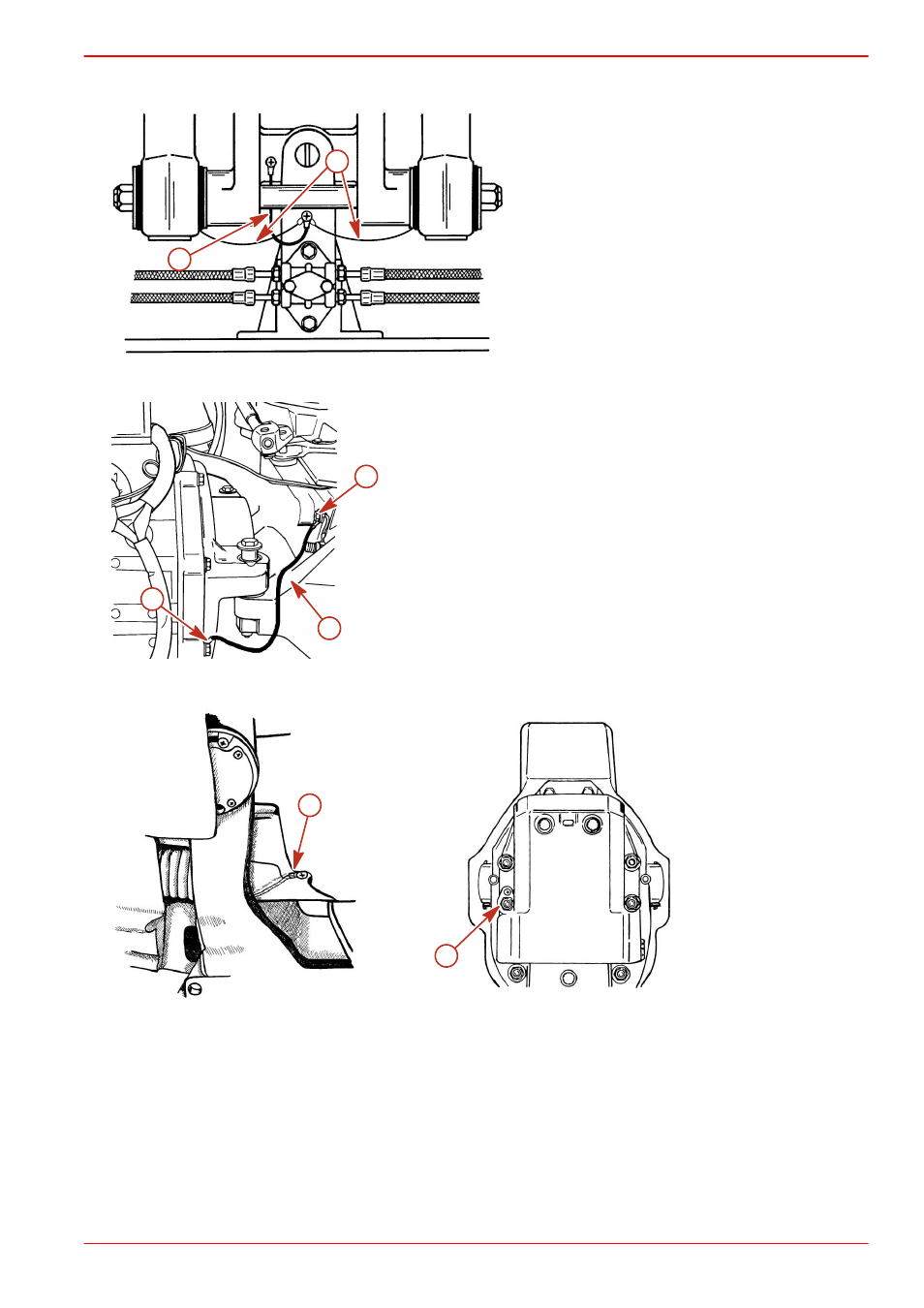

4. Осмотрите провода заземления корпуса карданного подвеса на наличие незакрепленных соединений,
поломанных соединителей или истертых проводов.
a -
Провод заземления между корпусом и коль‐
цом карданного подвеса
b -
Провода заземления между корпусом кар‐
данного подвеса и цилиндром дифферента
5. Осмотрите винт заземления корпуса маховика, провод заземления и винт заземления внутренней транцевой
плиты на наличие незакрепленных соединений, поломанных соединителей или истертых проводов.
Типовая установка
a -
Винт или шпилька заземления корпуса маховика
b -
Провод цепи заземления
c -
Винт заземления внутренней транцевой плиты
6. Осмотрите провод заземления кольца карданного подвеса на наличие неплотных соединений, поломанных
соединителей или истертых проводов.
a -
Провод заземления между кольцом карданного подвеса и колоколообразным кожухом
b -
Пластина заземления между узлом кормового привода и колоколообразным кожухом
b
a
7006
7782
a
b
c
a
b
7008
