2. Поверните гайку вала гребного винта против часовой стрелки для снятия гайки.
3. Снять лепестковую шайбу, ведущую втулку, гребной винт и упорную втулку с вала гребного винта.
Установка гребного винта моделей Alpha
ПРИМЕЧАНИЕ
Эксплуатация лодки с незакрепленным гребным винтом может вызвать повреждение гребного винта, привода или
компонентов привода. Всегда затягивайте гайку гребного винта или гайки до заданного значения и периодически
проверяйте затяжку, а также выполняйте техническое обслуживание через указанные интервалы времени.
ВАЖНАЯ ИНФОРМАЦИЯ: При повторном использовании лепестковой гайки необходимо тщательно осмотреть ее
выступы и убедиться, что там нет растрескивания и других повреждений. Замените лепестковую шайбу, если ее
состояние внушает опасения.

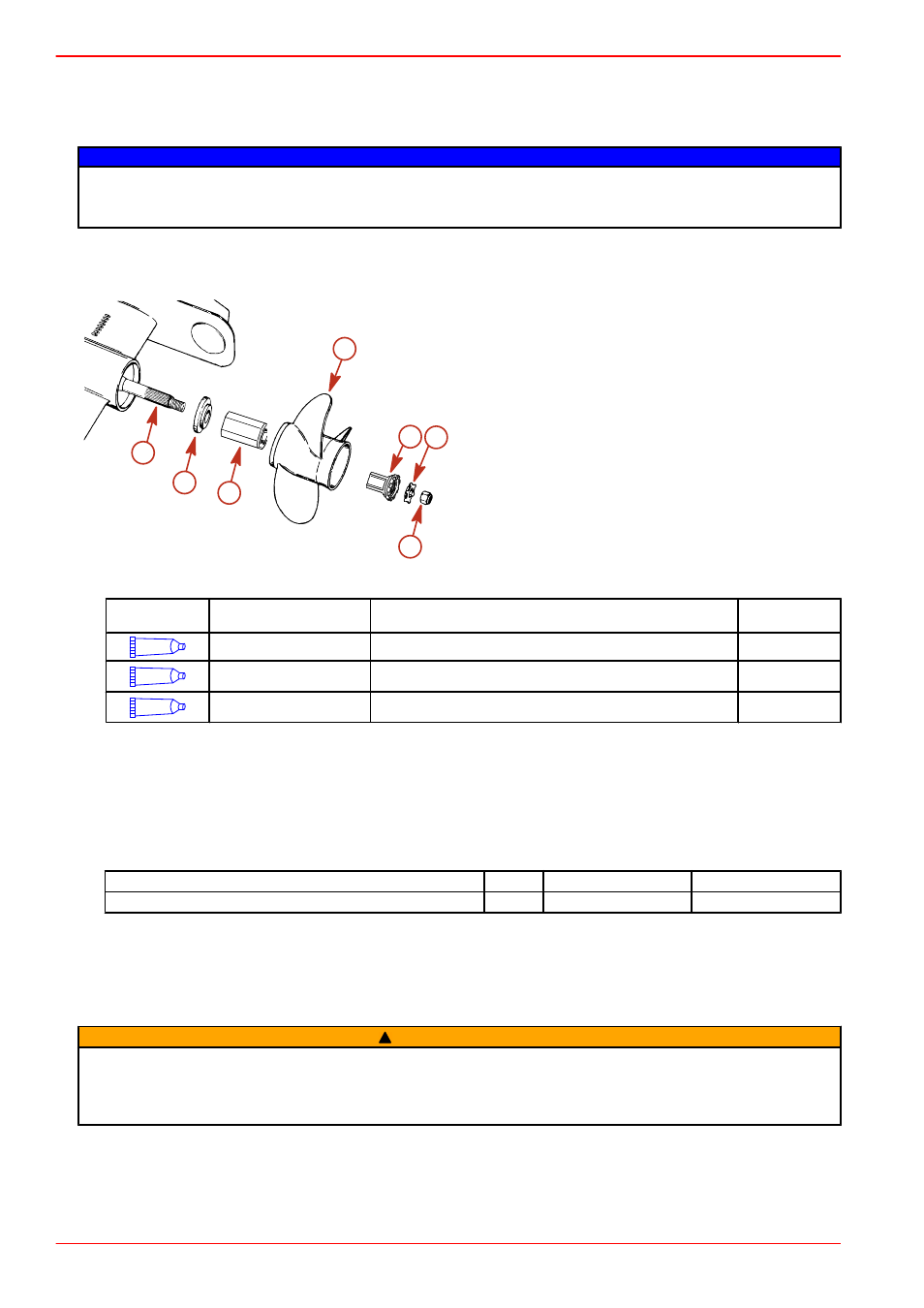

a - Вал гребного винта
b - Упорная втулка
c - Гребной винт со ступицей привода Flo-Torq II
d - Гребной винт
e - Ведущая втулка
f - Лепестковая контршайба
g - Гайка гребного винта
1. Нанесите толстый слой одного из следующих смазочных материалов на гребной вал.
Труба, ссыл.
номер
Описание Где используется Деталь №
34 Специальная смазка 101 Вал гребного винта 92-802865Q02
94
Антикоррозионная
консистентная смазка
Вал гребного винта 92-802867 Q1
95
Тефлоновая смазка 2-4-C
морского назначения
Вал гребного винта 92-802859Q 1
2. Наденьте упорную втулку на вал гребного винта, ступенчатой стороной в направлении втулки гребного винта.
3. Установите ступицу привода ‘Flo Torque II в гребной винт.
ПРИМЕЧАНИЕ: Ведущая втулка имеет коническую форму и полностью заходит в гребной винт при надлежащей
затяжке гайки.
4. Совместите шлицы и установите гребной винт на вал.
5. Установите ведущую втулку и стопорную лепестковую шайбу.
6. Установите и затяните гайку гребного винта.
Описание Нм фунт-дюйм фунто-фут.
Гайка гребного винта (минимум) 75 – 55
7. Загните три выступа на лепестковой гайке вниз в канавки шлицевой шайбы. После первого использования
выпрямите эти три выступа и снова затяните гайку гребного винта. Снова загните выступы в шайбу шлица.
Проверяйте гребной винт, по крайней мере, после каждых 20 часов эксплуатации. Не эксплуатируйте лодку с
незакрепленным гребным винтом.
Снятие гребного винта кормового привода Bravo Diesel
!
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут вызвать серьезные травмы или гибель. Никогда не включайте двигатели лодки
на суше, если установлен гребной винт. Перед установкой или снятием гребного винта поставьте узел привода на
нейтраль и задействуйте выключатель со шнуром дистанционного останова двигателя, чтобы предотвратить запуск
двигателя. Установите деревянный блок между лопастью гребного винта и противовентиляционной пластиной.
