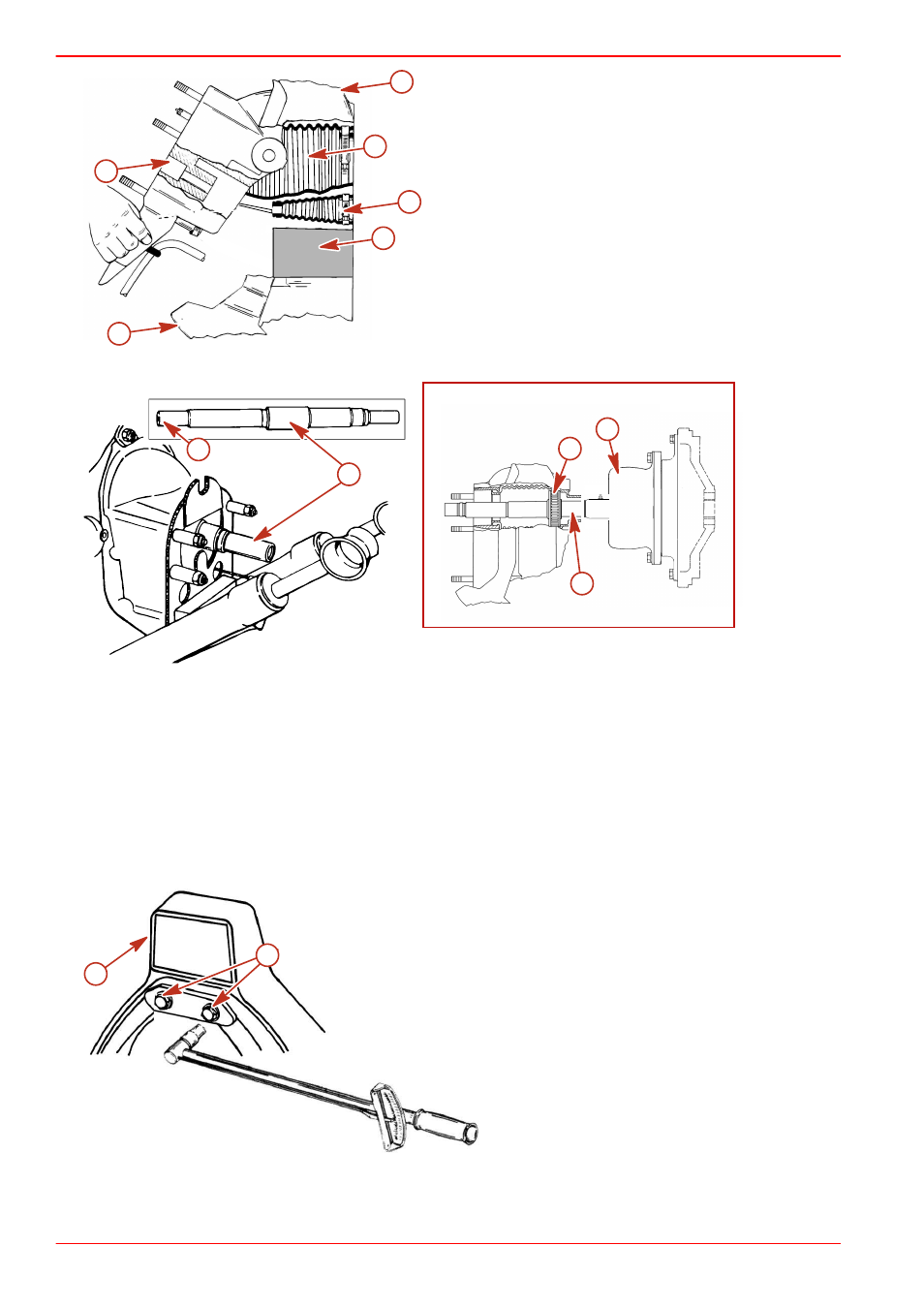

Привод Bravo с поворотно-откидной колонкой (Sterndrive)
a -
Сильфон карданного шарнира
b -
Выхлопная труба
c -
Колоколообразный кожух
d -
Кольцо карданного подвеса
e -
Корпус карданного подвеса
f -
Сильфон троса переключения передач
5. Проверьте регулировку двигателя.
a -
Инструмент для центровки
b -
Конец инструмента для центровки, который вставляется сквозь узел корпуса карданного подвеса
c -
Подшипник карданного подвеса
d -
Соединительная муфта двигателя
Моменты затяжки
Зажимной болт кольца карданного подвеса Alpha
ПРИМЕЧАНИЕ: Кольцо карданного подвеса является элементом узла транца.
Затяните зажимные болты кольца карданного подвеса.
a -
Транцевый узел
b -
Зажимные болты кольца карданного подвеса
