Раздел 5 - Техническое обслуживание
90-8M0057524
rus
МАРТ 2011
Страница 101
Труба, ссыл.
номер
Описание
Где используется
Деталь №
42
Универсальные шарниры и
подшипники крестовины
кардана
Пресс-масленки приводного вала
92-802870Q1

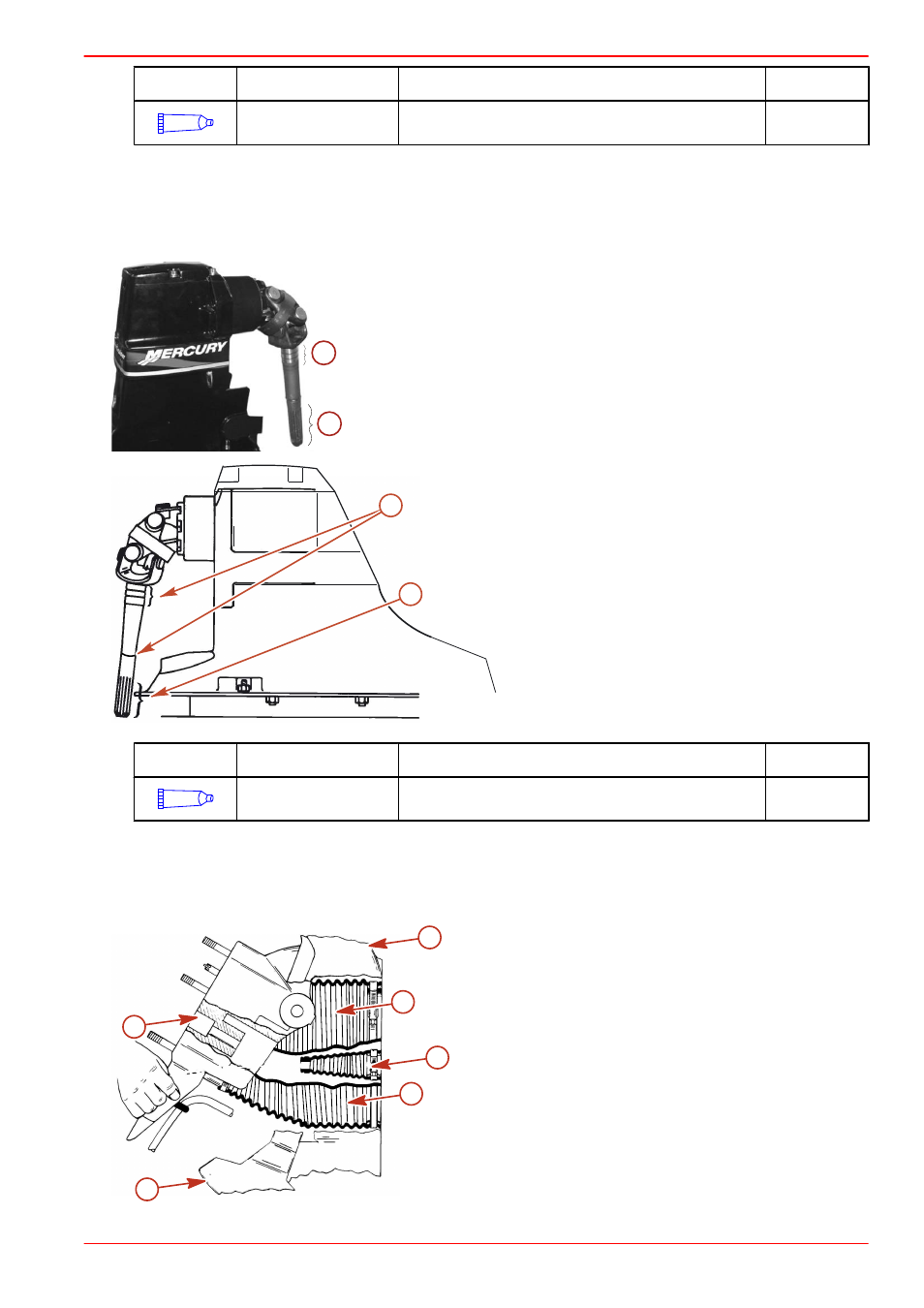

Выравнивание кормового привода, сильфонов и двигателя
ПРИМЕЧАНИЕ: Указанные процедуры обслуживания должны быть выполнены в авторизованной ремонтной службе
«Cummins MerCruiser Diesel». В противном случае см. соответствующее руководство по обслуживанию привода
Mercury MerCruiser Alpha с поворотно-откидной колонкой (Sterndrive)..
1. Нанесите смазку на карданные шарниры, уплотнительные кольца и шлицевой вал поворотно-откидной колонки.
Привод Alpha с поворотно-откидной колонкой (Sterndrive)
a -
Уплотнительные кольца карданного шарнира (3)
b -
Шлицы приводного вала
Привод Bravo с поворотно-откидной колонкой
(Sterndrive)
a -
Шлицы вала карданного шарнира
b -
Уплотнительные кольца вала карданного шарни‐
ра
Труба, ссыл.
номер
Описание
Где используется
Деталь №
91
Консистентная смазка для
шлицевых соединений муфты
двигателя
Шлицы приводного вала и уплотнительные кольца карданных шарниров
92-802869Q 1
2. Для получения информации о смазке гребного винта см. раздел Гребные винты.
3. Осмотрите сильфоны карданного шарнира на наличие трещин или других признаков изнашивания. Убедитесь,
что зажимы сильфонов затянуты.
4. Поверните колоколообразный кожух вверх и из стороны в сторону, чтобы проверить выхлопные сильфоны,
сильфоны троса переключения передач и зажимы.
Привод Alpha с поворотно-откидной колонкой (Sterndrive)
a -
Сильфон карданного шарнира
b -
Выхлопной сильфон
c -
Колоколообразный кожух
d -
Кольцо карданного подвеса
e -
Корпус карданного подвеса
f -
Сильфон троса переключения передач
a
b
17293
b
a
19867
a
f
b
c
d
e
19783
