Смена, Cb a a, Ba b – Инструкция по эксплуатации Mercury QSD 2.0 170s
Страница 72
Раздел 5 - Техническое обслуживание
Страница 64
90-8M0057524
rus
МАРТ 2011
Смена

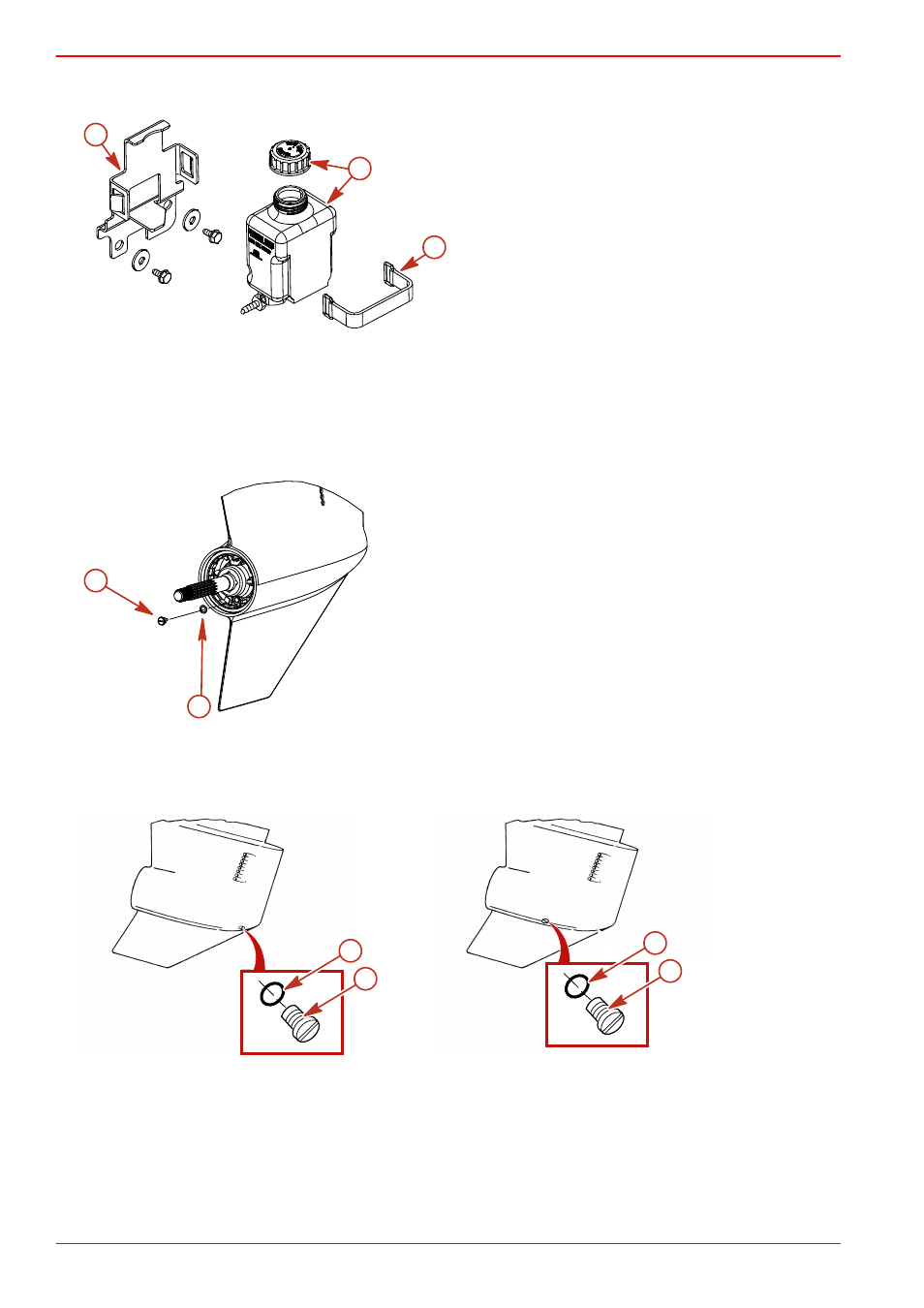

1. Снимите дозиметр для смазки зубчатых передач с кронштейна.
a -
Кронштейн индикатора смазки редуктора
b -
Индикатор смазки редуктора и крышка
c -
Фиксирующая скоба
2. Слейте содержимое индикатора смазки редуктора в подходящую емкость.
3. Установите монитор смазки зубчатых передач в кронштейн.
4. Снимите гребной винт. См. раздел Гребные винты.
5. Модели Вravo 1:
a. Опустите поворотно-откидную колонку в положение полностью вниз/внутрь.
b. Снимите пробку отверстия для заливки и слива смазки редуктора, а также уплотнительную шайбу.
c. Слейте смазку редуктора в подходящую емкость.
a -
Пробка отверстия для заливки и слива масла
b -
Уплотнительная шайба
6. Модели Bravo 2 и Bravo 3:
a. Поднимите поворотно-откидную колонку в положение полностью вверх.
b. Снимите пробку отверстия для заливки и слива и уплотнительную шайбу.
c. Слейте смазку для редуктора в подходящую емкость.
Bravo 2
Bravo 3
a -
Пробка отверстия для заливки и слива смазки
b -
Уплотнительная шайба
5500
c
b
a
a
mc79506-1
b
a
b
14621
a
b
19777
