Раздел 5 - Техническое обслуживание
90-8M0057524
rus
МАРТ 2011 Страница 93

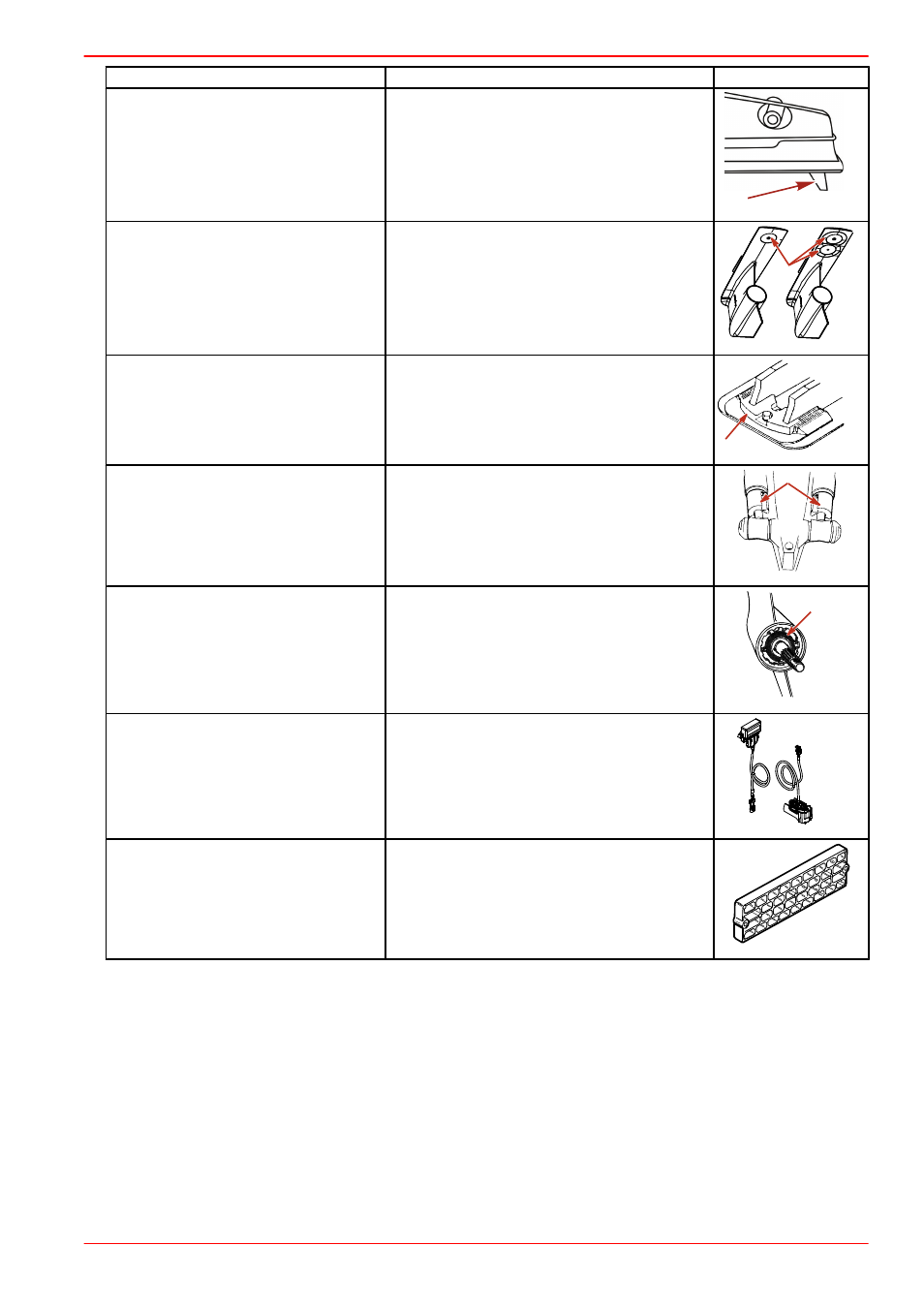

Описание Место расположения Рисунок
Привод Alpha с поворотно-откидной колонкой
(Sterndrive)
Анодная пластина коробки передач
Установлена на нижней части коробки передач.
22405
Привод Bravo с поворотно-откидной колонкой
(Sterndrive)
Анодная пластина коробки передач
Установлена на нижней части коробки передач.
20336
Приводы Alpha и Bravo с поворотно-откидными
колонками (Sterndrive)
Анод вентиляционной пластины
Установлен в передней части коробки передач.
20338
Приводы Alpha и Bravo с поворотно-откидными
колонками (Sterndrive)
Аноды цилиндра системы усилителя дифферента
Установлены на каждом цилиндре системы усилителя
дифферента.
20342
Приводы Alpha и Bravo с поворотно-откидными
колонками (Sterndrive)
Анод несущего корпуса подшипника
Расположен на передней части гребного винта между его
передней стороной и картером коробки передач.
20343
Система MerCathode
Электрод системы MerCathode (если есть) установлен в
нижней части корпуса карданного подвеса. Контроллер
MerCathode установлен на двигателе или на транце лодки.
Провода контроллера и электрода соединены между собой.
20340
Комплект анодов (если есть) Установлен на транце лодки.
20341
В дополнение к устройствам защиты от коррозии с целью замедления коррозии необходимо предпринимать
следующие меры:
1. Покрасьте силовой агрегат. См. раздел Окраска силового агрегата.
2. Напыляйте ежегодно средство для борьбы с коррозией на комплектующие силового агрегата для защиты отделки
от оплывания и коррозии. Также вы можете наносить это средство на наружные элементы силового агрегата.
3. Хорошо смажьте все места смазки, особенно систему рулевого управления, механизмы переключения передач
и дроссельной заслонки.
4. Периодически промывайте систему охлаждения, предпочтительно после каждого использования.
Проверка неразрывности цепи кормового привода Alpha
Блок транца и блок кормового привода оборудованы цепью заземления для обеспечения хорошей электрической
неразрывности между двигателем, блоком транца и комплектующими кормового привода. Хорошее заземление
необходимо для более эффективной работы анода и системы MerCathode.
