Как указано, плавкие предохранители обеспечивают защиту электросистемы двигателя. Панель плавких
предохранителей располагается под съемной панелью на передней части крышки двигателя.

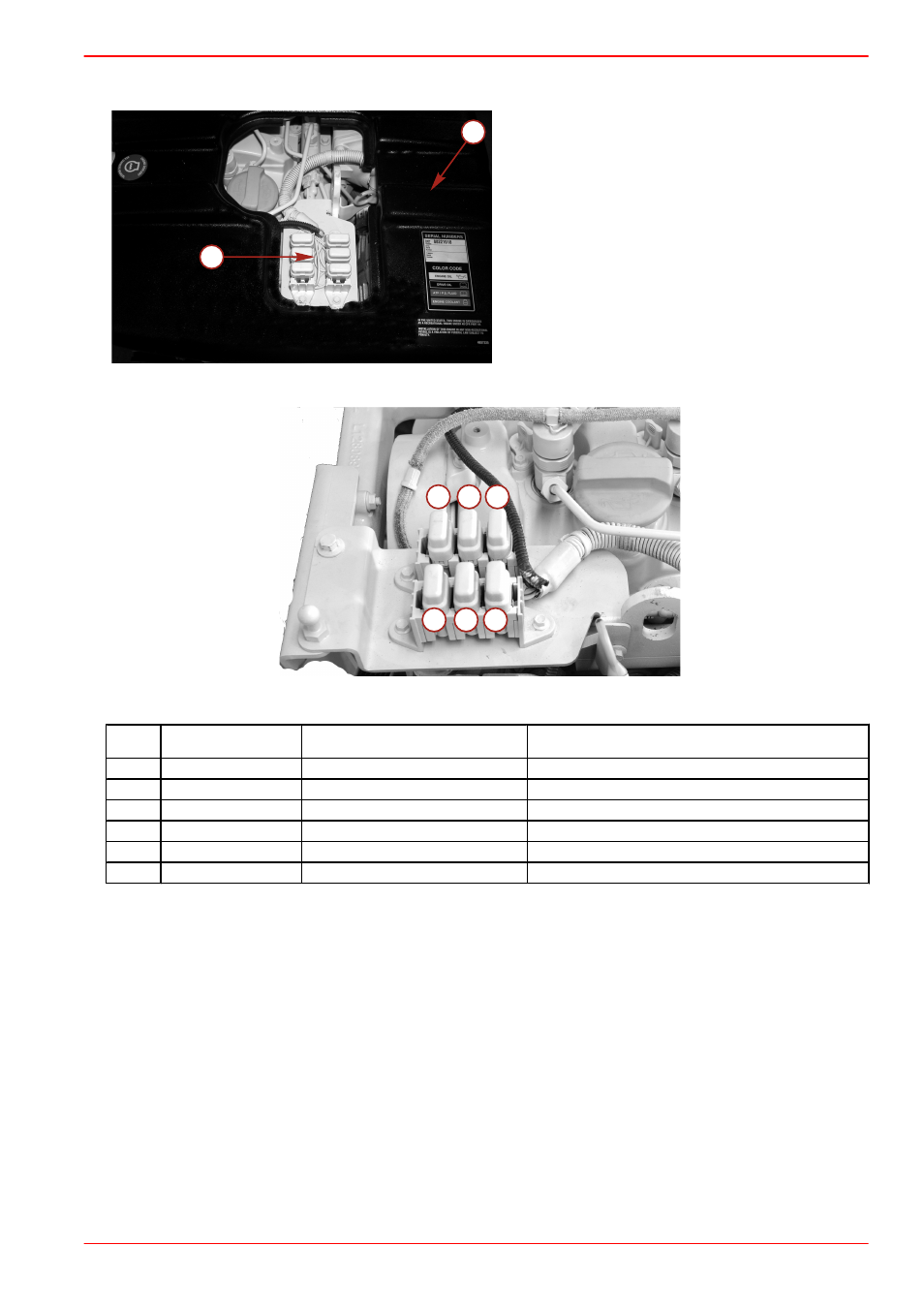

Крышка двигателя 2.0 со съемной панелью
a -
Съемная панель в крышке двигателя
b -
Панель плавких предохранителей
После определения и устранения причины перегрузки замените все перегоревшие плавкие предохранители.
a b c
d
e
f
27000
Панель плавких предохранителей 2.0
Справка Плавкий предохранитель
Защита
Расположение на панели плавких предохранителей (спереди
двигателя)
a
20 А
Некоммутируемое питание к штурвалу
Нижний слева
b
10 А
Коммутируемое питание к ECM
Средний слева
c
10 А
Питание от замка к ECM
Верхний слева
d
5 А
Питание — диагностический соединитель
Верхнее справа
e
15 А
Коммутируемое питание от ECM к SIM
Средний справа
f
15 А
Коммутируемое питание к ECM
Нижний справа
