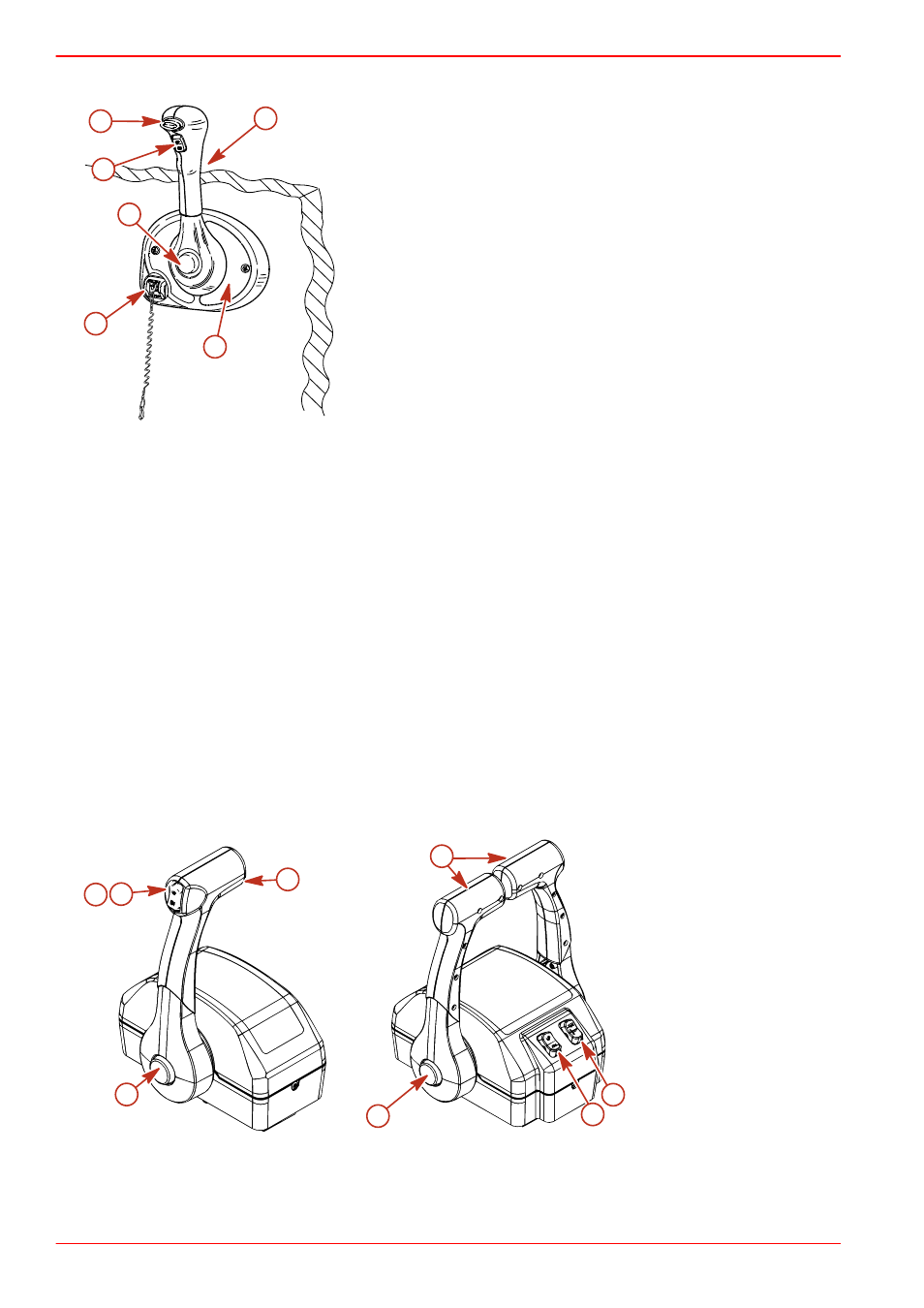

Элементы, расположенные на панели
a - Кнопка блокировки нейтрального положения
b - Кнопка «только дроссельная заслонка»
c - Тросовый переключатель остановки двигателя
d - Винт для регулировки усилия на рукоятке управления
e - Рукоятка управления
f - Кнопка наклона/откидывания
Кнопка блокировки в нейтральном положении. Предотвращает случайное изменение и движение дросселя. Для
перевода рукоятки управления из нейтрали в движение должна быть нажата кнопка блокировки в нейтральном
положении.
Кнопка «только дроссельная заслонка». Позволяет перемещать дроссельную заслонку двигателя без установки
двигателя на передачу. Это достигается с помощью отключения механизма переключения от рукоятки управления.
Кнопку «только дроссельная заслонка» можно нажимать только тогда, когда рукоятка дистанционного управления
находится в нейтральном положении, причем кнопка должна использоваться только для помощи при запуске
двигателя.
Выключатель со шнуром дистанционной остановки двигателя. Обеспечивает аварийный останов двигателя, если
рулевой (при подключении к шнуру) отходит слишком далеко от своего места, чтобы дернуть шнур останова
двигателя.
Рукоятка управления. Работа переключателя передач и дроссельной заслонки управляется перемещением рукоятки
управления. Чтобы включить переднюю передачу, необходимо быстрым резким движением продвинуть рукоятку
управления из нейтрального положения вперед, до первого фиксированного положения. Для повышения скорости
продолжайте перемещать рукоятку вперед. Чтобы включить заднюю передачу, необходимо быстрым резким
движением оттянуть назад рукоятку управления из нейтрального положения до первого фиксированного положения
и продолжать отводить ее назад для увеличения скорости.
Винт для регулировки натяжения рукоятки управления (не видно). Этот винт используется, чтобы регулировать
усилие, требуемое для перемещения рукоятки дистанционного управления. См. инструкцию, поставляемую с
дистанционным управлением, для завершения ознакомления с рекомендациями по регулировке.
Кнопка наклона/откидывания. См. раздел Усилитель дифферента.
Характеристики панели консольного типа
a - Кнопка «только
дроссельная заслон‐
ка»
b - Рукоятка управле‐
ния
c - Переключатель уси‐
лителя дифферента
d - Переключатель бук‐
сировочного поло‐
жения
Кнопка «только дроссельная заслонка». Позволяет перемещать дроссельную заслонку двигателя без установки
двигателя на передачу. Это достигается с помощью отключения механизма переключения от рукоятки управления.
Кнопку «только дроссельная заслонка» можно нажимать только тогда, когда рукоятка дистанционного управления
находится в нейтральном положении.
mc77019-1
b
c
f
a e
d
a c
d
b
a
c
b
d
mc79503-1
