Настройка
концевого
выключателя
EB 8384-3 RU
73
9.1.
Модернизация
бесконтактного
концевого
выключателя
Рекомендуемый
комплект
модернизации
:
Концевой
выключатель
Номер
для
заказа
1400-7460
Замечание
!
Для
взрывозащищенных
устройств
необходимо
соблюдать
требования
раздела
11.
1.
Снять
поворотную
кнопку
(3)
и
крышку
(1),
отвернуть
пять
крепежных
винтов
(2)
и
поднять
пластиковую
крышку
(9).
2.
С
помощью
ножа
прорезать
отверстие
в
отмеченном
месте
(4).
3.
Протянуть
разъем
(11)
с
кабелем
через
отверстие
и
закрепить
концевой
выключатель
(7)
на
крышке
каплей
клея
.
4.
Снять
перемычку
(
изделие
номер
8801-
2267)
с
гнезда
X7
на
верхней
плате
и
вставить
разъем
кабеля
(11).
5.
Провести
кабель
таким
образом
,
чтобы
пластмассовую
крышку
можно
было
поместить
обратно
на
позиционер
.
Вставить
и
затянуть
крепежные
винты
(2).
Закрепить
прижимную
пластину
(8)
на
бесконтактном
концевом
выключателе
.
6.
Установить
поворотный
переключатель
(5).
Убедиться
,
что
сторона
вала
с
лыской
размещена
таким
образом
,
чтобы
поворотный
переключатель
(5)
мог
быть
установлен
с
металлическим
язычком
рядом
с
бесконтактным
концевым
выключателем
.
7.
Примечание
:
При
вводе
позиционера
в
эксплуатацию
следует
изменить
значения
«
срабатывания
бесконтактного
концевого
выключателя
»
в
Коде
38
с
NO (
НЕТ
)
на
YES (
ДА
).
Гнездо
X7 (11)
1
Крышка
6
Металлический
язычок
2
Винты
7
Бесконтактный
выключатель
3
Поворотная
кнопка
8
Прижимная
планка
4
Метка
9
Пластиковая
крышка
5
Поворотный
переключатель
11
Разъем

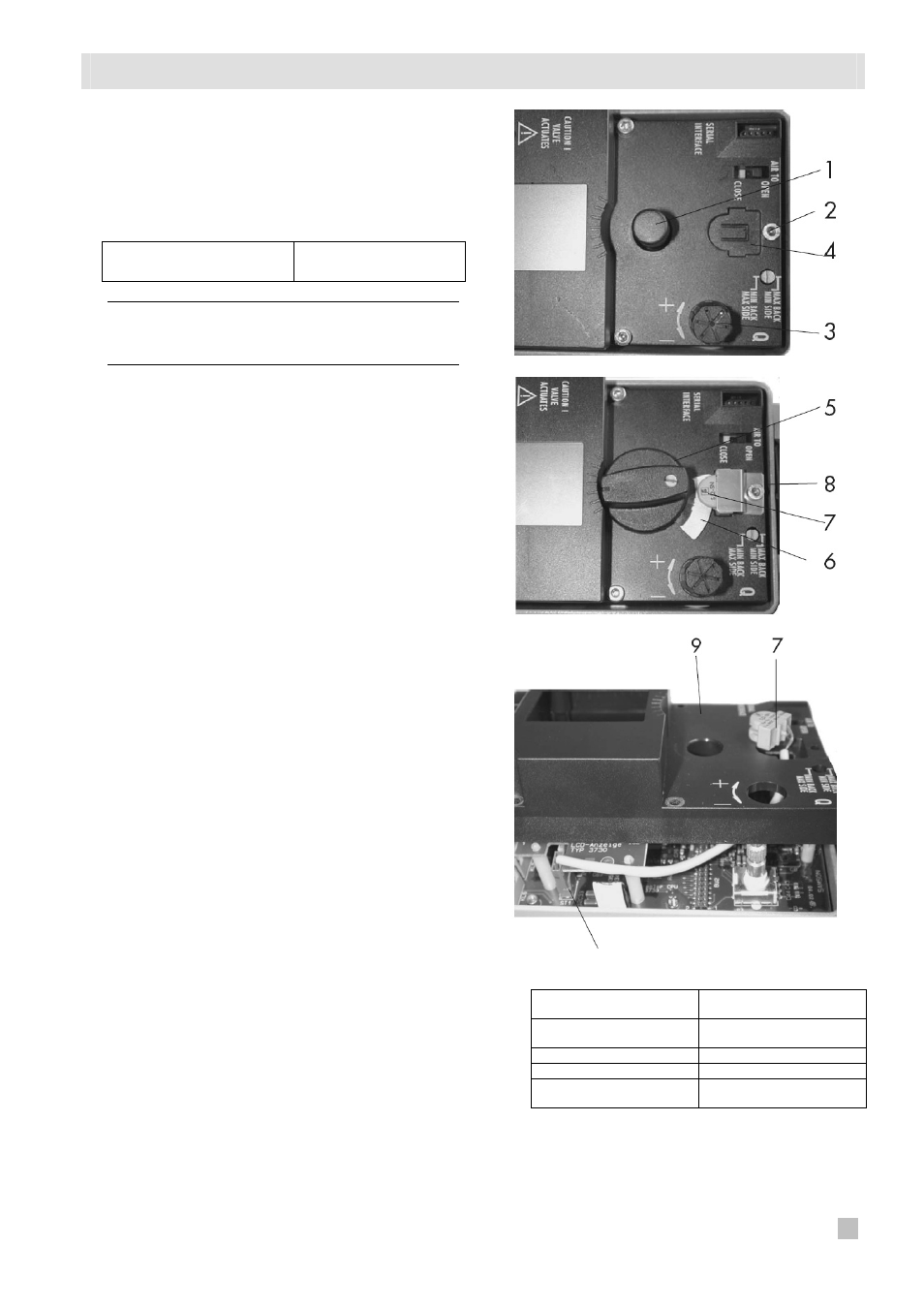

Рис
. 22 •
Настройка
бесконтактного
концевого
выключателя
